Bauteiltester

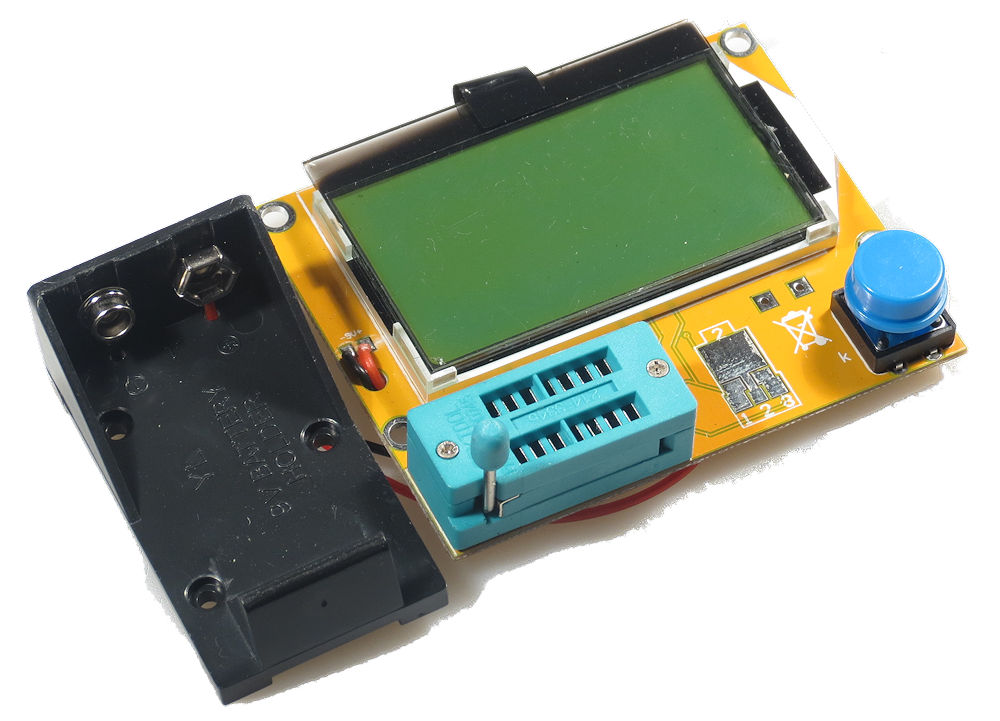

Das Gerät erlaubt das Bestimmen eines Bauteils und dessen Eigenschaften. Unbekannte Bauteile aus der Grabbelkiste können damit einer neuen Verwendung zugeführt werden. Das Ergebnis der Messung wird direkt am LCD angezeigt. Dabei werden die Hauptcharakteristika angegeben und das Schaltsymbol dargestellt. Soweit möglich werden die Anschlüsse beschriftet. Nach etwa 10 Sekunden wird das Display ausgeschaltet und das Gerät geht in den Schlafmodus. Das Gerät wird mit einer Montageplatte, die vor allem als Schutz gegenüber Metallteilen auf der Tischplatte dient, geliefert Die beiliegenden Blechstreifen dienen zum Aufbau von SMD Kontaktflächen. Das erlaubt unterschiedliche Größen von SMD Bauteilen sicher zu kontaktieren indem man das Bauteil entlang der V Förmigen Struktur zu einer passenden Position schiebt. Die Kontaktflächen auf der Platine sind durch die Verzinnung für kleine Bauteile schlecht geeignet weil es Kontaktprobleme gibt.

Eigenschaften

  • Erkennung von Dioden Polarität, Durchlasspannung bis etwa 4V
  • Bestimmung von npn und pnp Transistoren
  • Erkennung von J-FET und MOS-FET mit Bestimmung N/P Kanal
  • Widerstände 0,1Ohm - 50MOhm
  • Kondensatoren 30pF-100000µF
  • Induktivität 10µH - 20H
  • Anzeige der Anschlußpins und der Bauteilsymbole

Lieferung: Bauteiltester, Isolationsplatte, Batteriehalter, Messingstreifen, Montage Schrauben



Component Tester

The device allows to check an unknown component which you found in your crap box. Knowing the components allows to use it again. The LCD displays directly the type and main characteristics of the tested component and the circuit diagram. If required it labels the connection pins. After about 5 seconds the display is turned off and the device goes into sleep mode. Properties´
  • detecting diode polarity and forward voltage
  • recognizing pnp and npn transistors
  • detecting J-FET MOS_GET N and P channel
  • resistor 0,1Ohm - 50MOhm
  • capacity 30pF-100000µF
  • impedance 10µH - 20H
  • display of connected pin alignment and circuit symbol
Kit contains: component tester, insulating board, battery clip, brass strips and mounting material

Bauteile Tester
X

Bauteile Tester

Bauteile Tester

Bauteile Tester


Kondensator
X

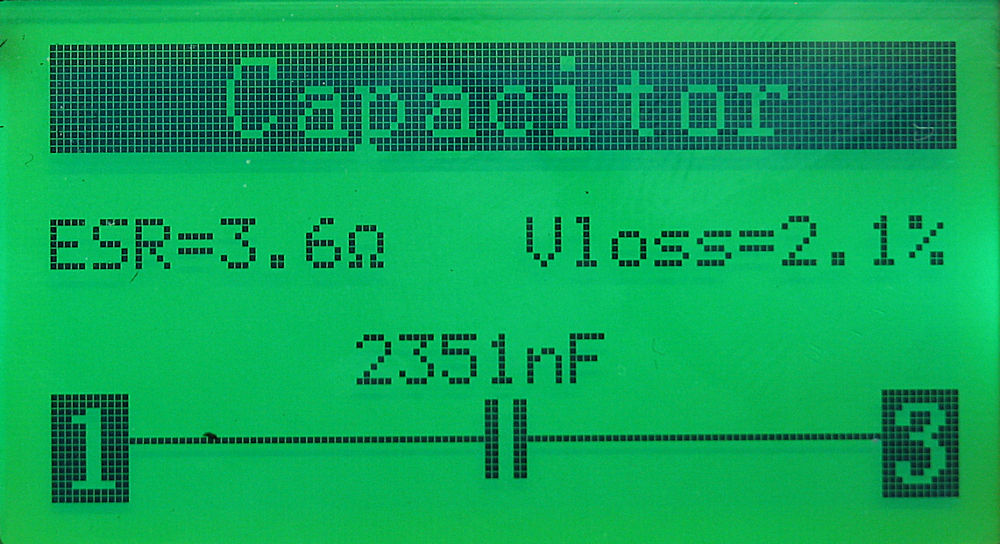

Kondensator 2ΜF

Kondensator

Kondensator 2ΜF


Kondensator
X

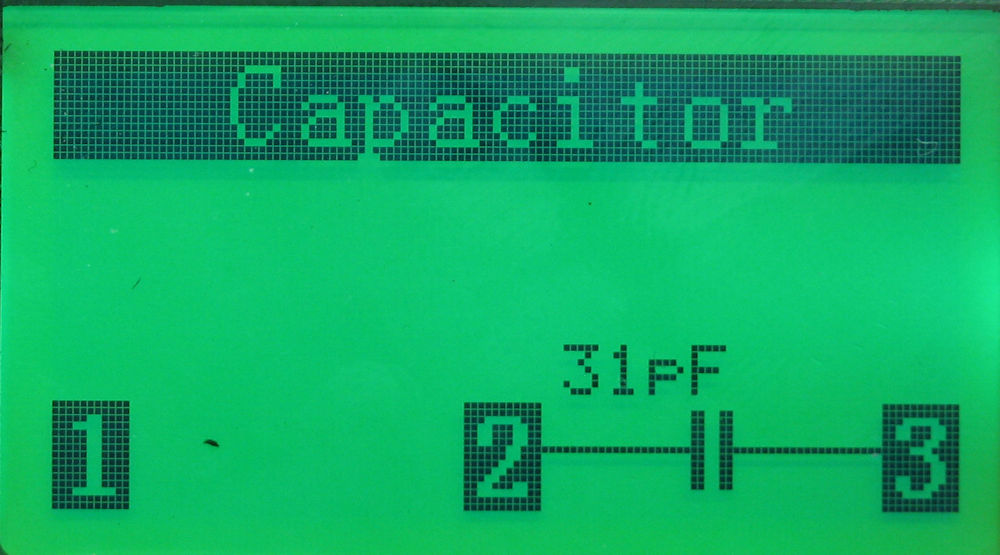

Kondensator 31pF

Kondensator

Kondensator 31pF


MOS FET
X

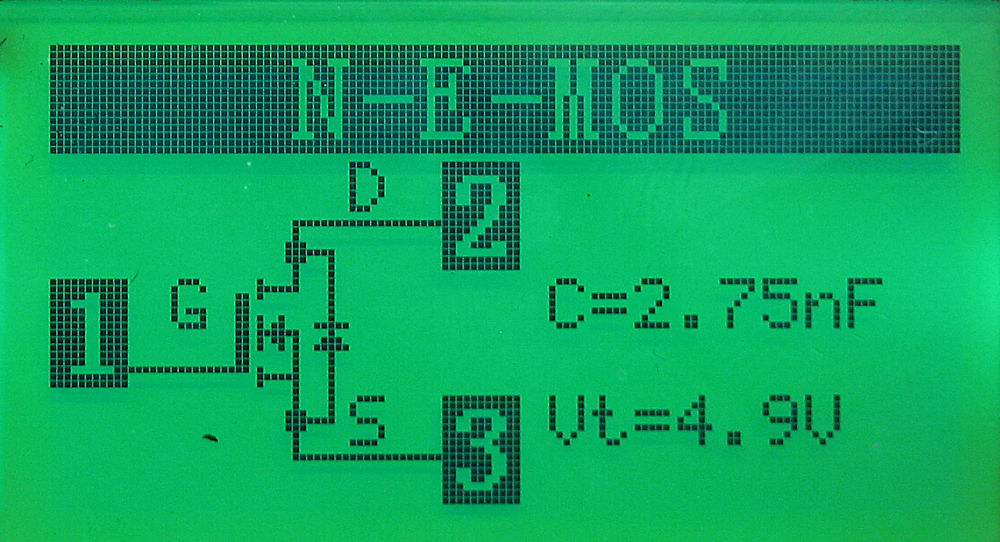

MOS FET

MOS FET

MOS FET


Spule
X

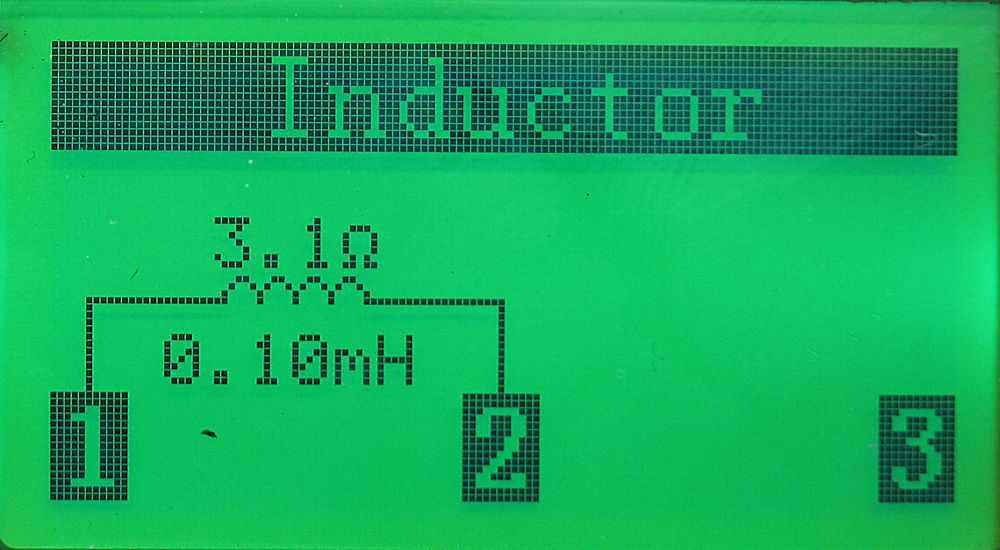

Spule

Spule

Spule


Start
X

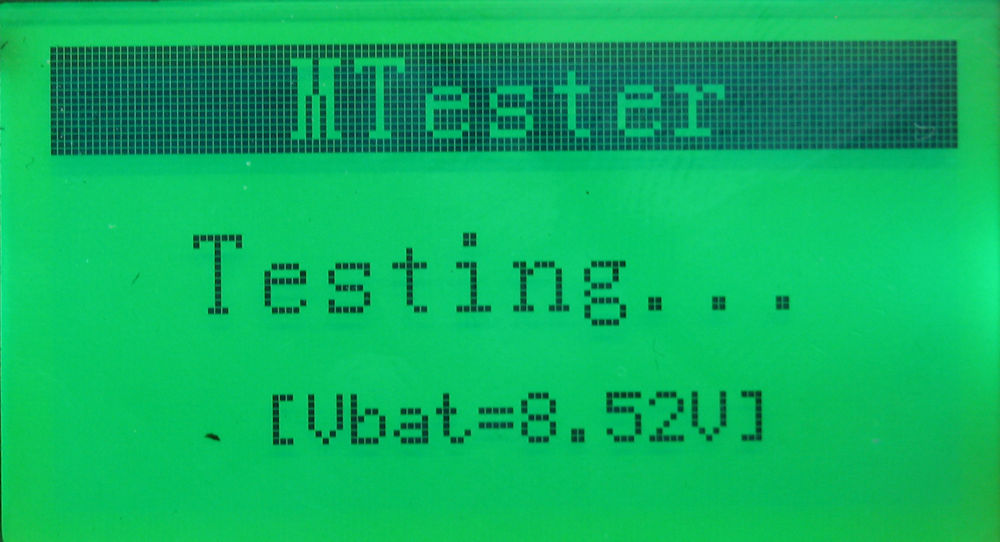

Start

Start

Start

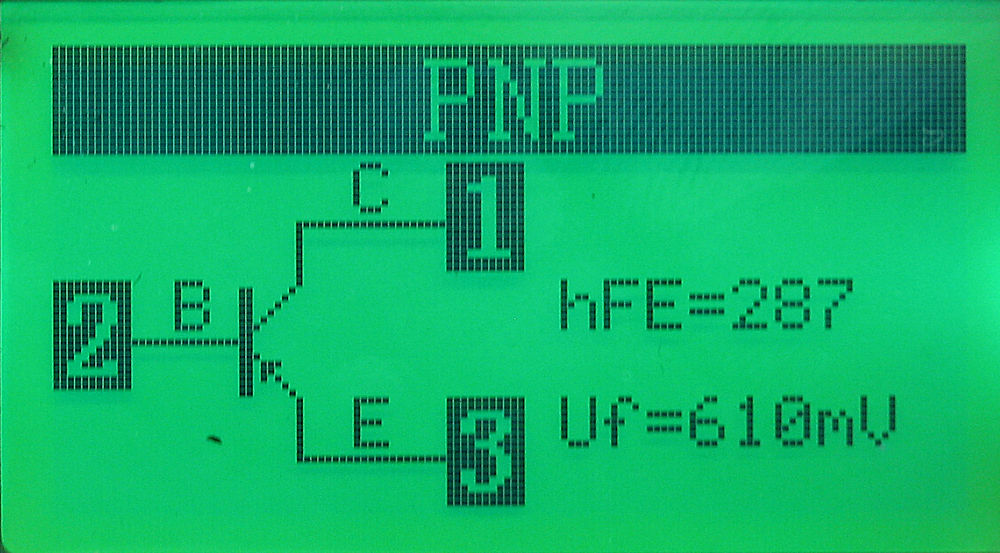

Transistor
X

Transistor

Transistor

Transistor


R
X

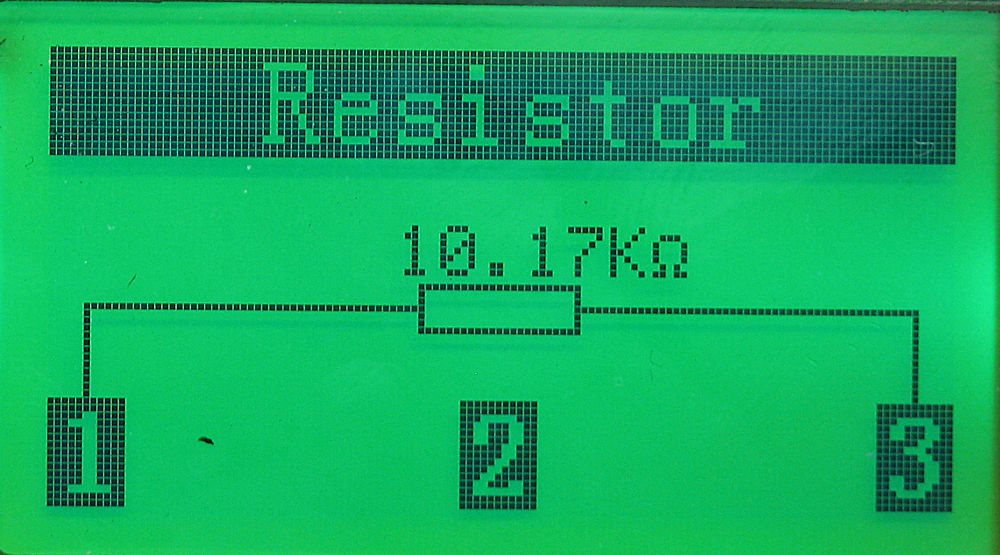

Widerstand 10k
