Antennen Analysator

Gleich zu Beginn meiner Amateurfunk Aktivitäten haben mich große Bedenken zur Frage der Antennen Qualität befallen. Wegen Uninformiertheit und falschen Erwartungen war ich sehr Enttäuscht daß ich faktisch nichts empfangen konnte. Da in weiterer Folge ohnehin verschiedene Wurfantennen und Dipole geplant sind stolperte ich schnell über den Begriff Antennenanalysator.
Mit einem Antennenanalysator kann man die Eigenschaften einer Antenne ausmessen. Während meiner technischen Ausbildung hatte ich Zugang zu solchen Geräten, die waren aber von hp und Rhode&Schwarz der Klasse unbezahlbar. So war ich sehr positiv überrascht so etwas als Teilesatz auf PIC oder Arduinobasis zu finden.

Antenne Analysator

Right at the beginning of my HAM radio amateur career I had big concerns about my antennas. Due to lack of knowledge and no experience I was quite disappointed, because I could not pick up anything. As I plan to play around with dipoles and drop wires I stepped over the antenna analyzer.
An antenna analyzer reads physical parameters of a given antenna. During my basic education about 40 years ago I had access to hp and Rhode&Schwartz equipment, they all belong to the class unaffordable expensive. I was quite surprised that there are now sets available an Arduino/a> basis.


Arduino Projekt

ZZunächst bin ich auf ein Arduino basierendes Projekt gestoßen. Da habe ich begonnen Bauteile zu besorgen um es nachzubauen. Da es das überall referenzierte DSS Board nicht so leicht zu besorgen geht hab' ich mich entschlossen dafür einen Shield zu layouten. MaW irgendwas was wohl nicht so schnell fertig ist.

Arduino Project

First of all I stepped over an Arduino project. I started sourcing the components to build it. Unfortunately the referenced DCC module is hard to get so I decided to draw a new board. This immediately opens a time issue - it will not be done immediately.

FA-VA5

Da die Arduino Geschichte keine schnelle Lösung der Messproblematik verspricht habe ich weiter gesucht und den FA-VA5 gefunden. Das Ding gibt es über die Funkamateur Seite als Bausatz mit Metallgehäuse zu kaufen. Kostet einiges mehr als die Arduino Lösung kann aber auch viel mehr.
Der Zusammenbau war in wenigen Minuten erledigt. Das sollte jeder schaffen wenn man das kühle Ende des Lötkolbens sicher identifizieren kann. Für das Verlöten der BNC Buchse ist gutes Werkzeug nötig oder man stellt Kurzzeitig sehr Temperatur ein um die große Metellbuchse schnell genug erwärmen zu können. Selbst ungeübte sollten das Gerät in einer Stunde zusammen setzen können. Da gibt es eine Reihe von YouTube Videos über den Zusammenbau einfach nach FA-VA5 suchen.

FA-VA5

As the Arduino project does not promise a quick usable solution to get real results I found the FA-VA5. It is offered from Funkamateur as a complete kit including a metal case. It is definitely more expensive than the Arduino solution but offers much more features.
The assembly was done in a few minutes. Everybody who can spot the cooler end of a soldering iron should be able to do it. To mount the BNC connecter you need good equipment or set the soldering temperature to a high value to get a short soldering time. There are several YouTube videos about the assembly available just sear for FA-VA5.


Analysator
X

Teilesatz Analysator

Teilesatz

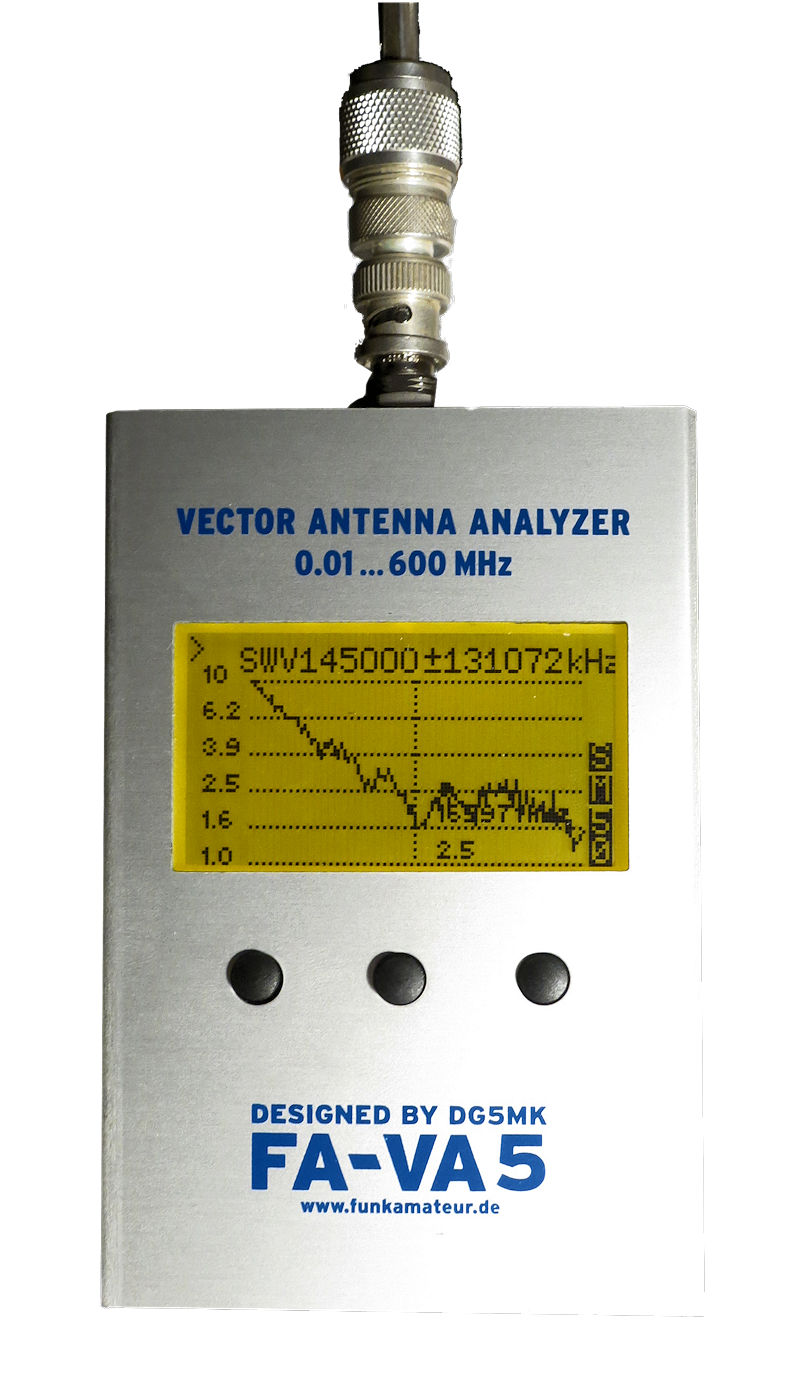

FA-VA5 Antennen Analysator

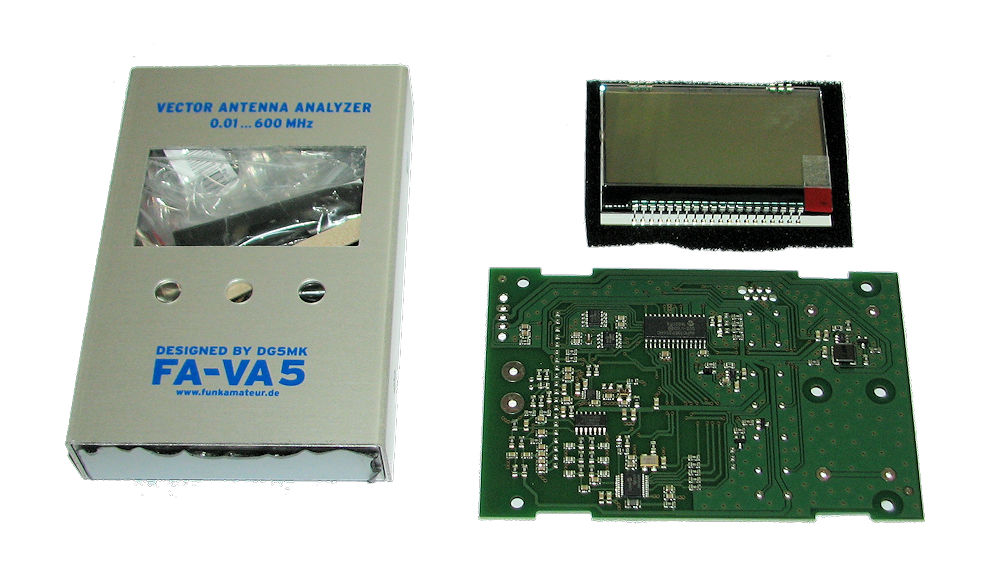

Der Antennenanalysator kommt als Teilesatz Das Gehäuse ist bereits beschriftet und die Löcher vorgebohrt. Der Zusammenbau ist rasch erledigt.
The analyzser is shipped in parts. The case is already done including the holes.

Analysator
X

FA-VA5 Antennen Analysator

Analysator

FA-VA5 Antennen Analysator


Mit dem FA-VA5 konnte ich schnell feststellen, daß die Versprechungen meiner Kurzwellenantenne eher nur solche sind, es aber nur wenige Punkte gibt an denen die Antenne resonant wird. Mit einem Antennen Tuner kann man da ein wenig ausgleichen, der verbessert aber nur die Anpassung am Kabel, die Antennen Eigenschaften ändert der Tuner, egal ob eingebaut im Transceiver oder als Einzelgerät, aber nicht im geringsten.
With the FA-VA5 I could verify that my HF antenna is promising much more that it really does. There are only a few points where it is resonant. With a antenna tuner it is possible to hook up the receiver the antenna is not better through the tuner in any way.

China Analysator MR100

Diesen Analysator findet man auf diversen Plattformen Der Preis liegt etwas bei €40,- bis €50,- Das Gerät macht einfach was es soll arbeitet im gesamten Kurzwellen Bereich.
Die Auswertung erfolgt ausschließlich in Text Form. Man kann ein Band durchscannen lassen um das SWR Minimum zu bestimmen. Es ist auch möglich beliebige Frequenzen einzustellen und hier die Werte bestimmen zu lassen. Es wird das SWR und der Widerstand angezeigt.

China Analyzer MR100

You can find this analyzer in various online shops. They sell for €40,- to €50,-. The device simply does what it should do. It covers the full HF frequency range.
The output is displayed as text only. It is possible to scan a band to find the SWR minimum. It is also possible to enter a specific frequency to ret the SWR and resistance.


Analysator
X

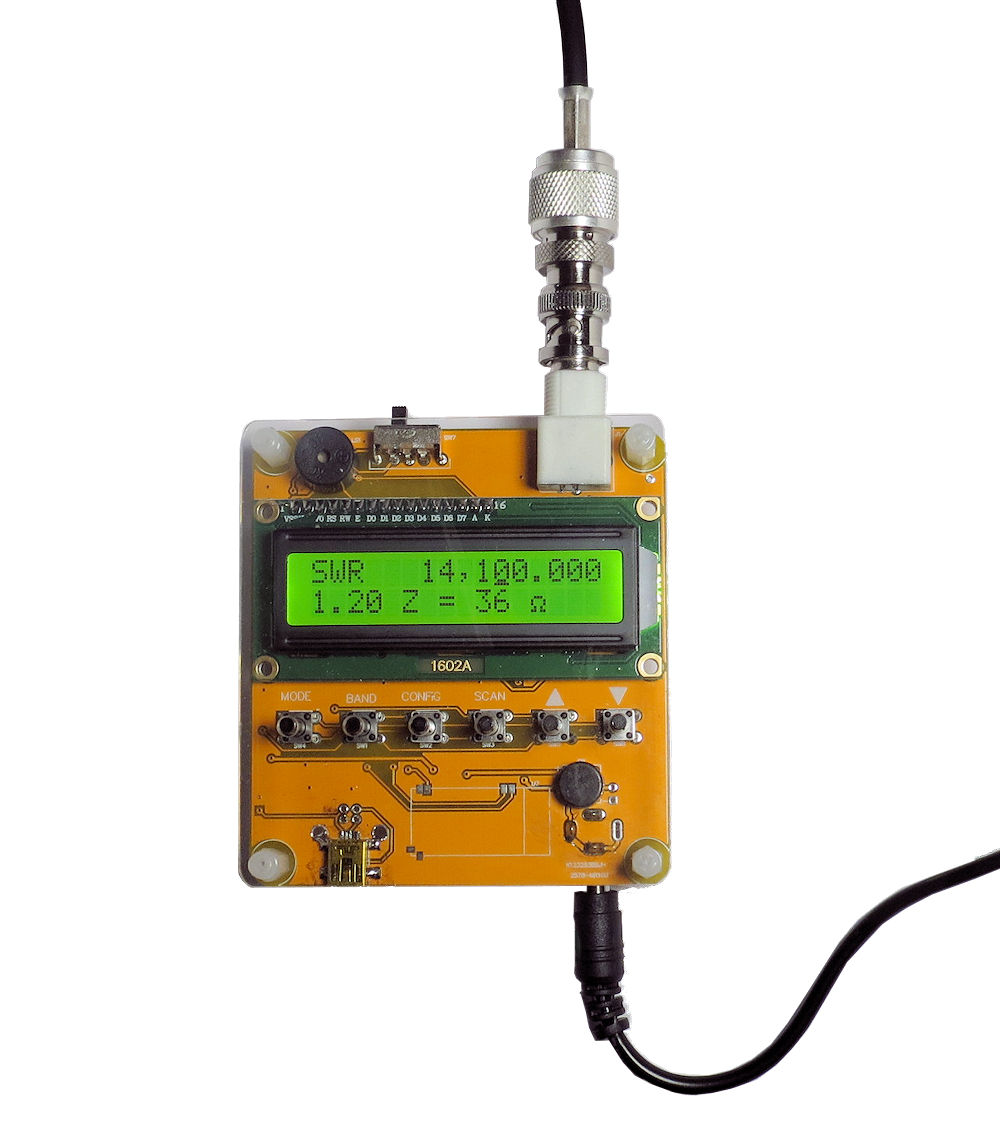

MR100 Antennen Analysator

Analysator

MR100 Antennen Analysator


Die Versorgung erfolgt mit 12V. Im Shak ist das eher kein Problem um Antennen im Feld oder am Hausdach auszumessen hatte ich einige Zeit ein Problem. Die Lösung ist ein Batteriepack mit 2x4 AA Batterien die geradezu ideal für die Versorgung sind.
The device requires 12V power. That is easy in the shak but a problem in the field or on the house roof. I found a battery pack with 2x 4 AA batteries which ist ideal to power it.
