MC 750 Vertikal Antenne

Diese Antenne hat mich gereizt weil das Packmaß moderat begrenzt ist und das Gewicht mit beworbenen 1,8kg interessant niedrig angegeben ist.

MC 750 Vertikal Antenna

This antenna fount my attention as it claims a moderate small size and the weight of advertised 1.8kg is interesting low.

Konzept
X

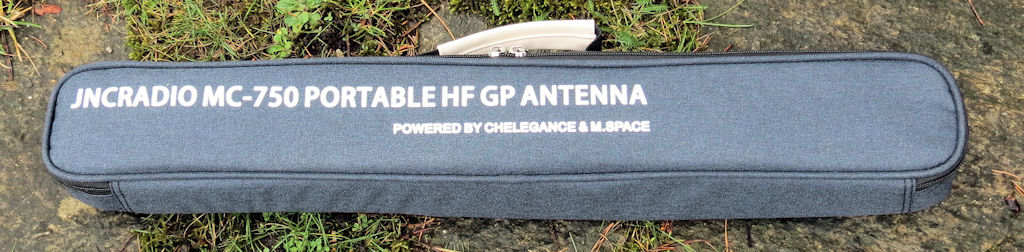

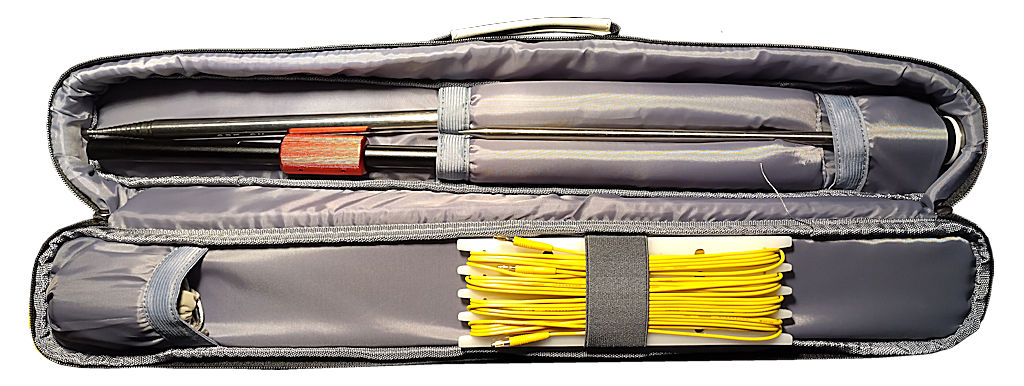

Antenne verstaut in der Transporttasche


Konzept

Transport Tasche


Mein Anliegen ist eine rasch einsetzbare Kurzwellen Antenne für diverse portabel Anwendungen wie Fielddays aber weit mehr für SOTA Aktivitäten zu haben. Die Bauform verspricht viele Bänder als resonante Antenne, das erspart einen Tuner.

Der Teleskopstab ist wohl dei größte Schwachstelle der Antenne. Von der MP1 her habe ich die Erfahrung daß ein Umfallen des ausgezogenen Teleskopstabs sehr oft zu irreparablen Schäden führt.

Der Hersteller Chelegance scheint aus Fernost zu agieren stellt auch die bekannte JPC-12 her. Genauere Angaben gibts auf der Hersteller Seite nicht zu finden. Viele bekannte Händler führen die Antenne in Europa.
My goal is an antenne which is quick and easy to install. Primarily for mobile sites like fielddays bit more SOTA sites. The antenna concept promisses many HF bands as a resonant antenne avoiding the need of a tuner.

The telescop radiator is a severe thread for the antenna. Based on my experience on the MP1 the telescope part breaks on parts when the errected telescope falls down.

The producer Chelegance seems to produce in far east. They calim to produce the JP-12 as well. There is no detailed information available on their WEB site. Many European HAM distributors offer the antennea.


Technische Daten

  • Gewicht: 1,5kg
  • längstes Packteil (Teleskopstab): 53cm
  • länge der Tasche: 64cm
  • Höhe der Antenne maximal: 5,2m
  • Belastbarkeit: 100W
  • Bänder: 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m, (6m)
  • Charakteristik: flacher Rundstrahler
  • Anschluß: PL / SO239
  • Impedanz: 50Ω
Da wir in Europa im 6m Band horizontal polarisiert senden sollen ist dieses Band für diese Antenne bei uns nicht von Bedeutung.

technical Data

  • weight: 1,5kg
  • longest component (telescope rod): 53cm
  • length of the bag: 64cm
  • maximal eight: 5.2m
  • max power: 100W
  • bands: 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m, (6m)
  • type: flat omnidirectional antenna
  • connector: PL / SO239
  • impedanze: 50Ω
As we need to use horizontal polarization the 6m band is of no use for us in Europe with this antenna.


Messwerte

Die Messwerte der Antenne, aufgebaut im Garten der Boden war frühlingshaft feucht bei der Vermessung.

Measurements

The measurement results in my garden. The ground was a bit wet typical spring conditions.

Testaufbau
X

Tasche


Testaufbau

Tasche


Testaufbau
X

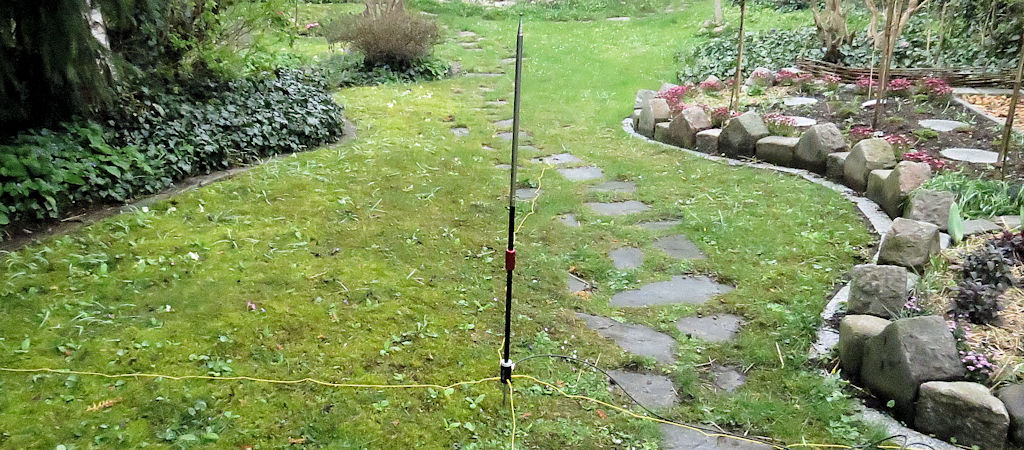

Testaufbau im Garten Strahler ist komplett eingefahren


Testaufbau

Testaufbau


Für die Messungen habe ich die Antenne auf die Bandmarkirung gestellt und dann gemessen. Mein Eindruck ist die Markierungen sind zumindest am unteren Ende des Bandes wenn nicht sogar drunter. Bissl reinschieben und der niedrigste SWR Punkt wandert frequenzmäßig rauf.
Wegen der ungünstigen Lichtverhältnisse werde ich die Vermessung und das Bildermachen bald widerholen.

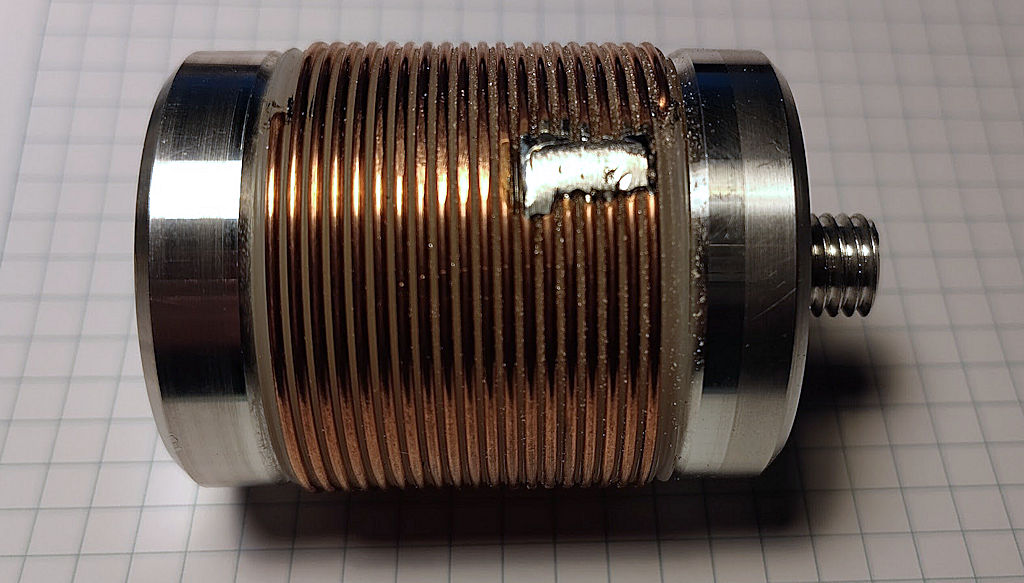

I was not able to check the 40m band with the additional coil installed. I simply got no resonace working. I have no idea what is going on there. Due to beginning rain I had to abort measuring the 40m band.
As the weather was lousy and the light conditions difficult I will repeat the measurements ASAP.

SWR
X

SWR 15m


SWR

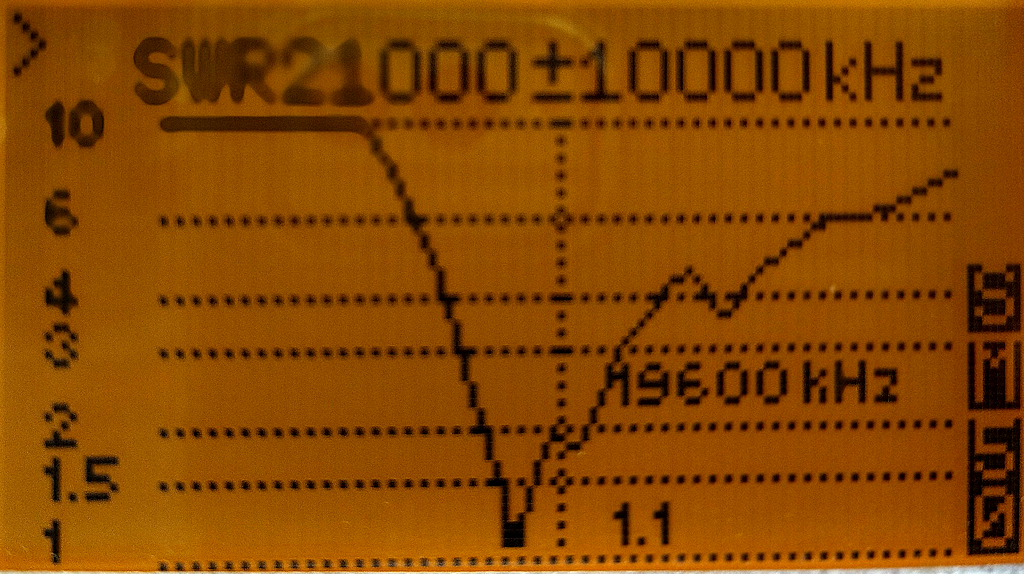

SWR 15m


SWR
X

SWR 17m


SWR

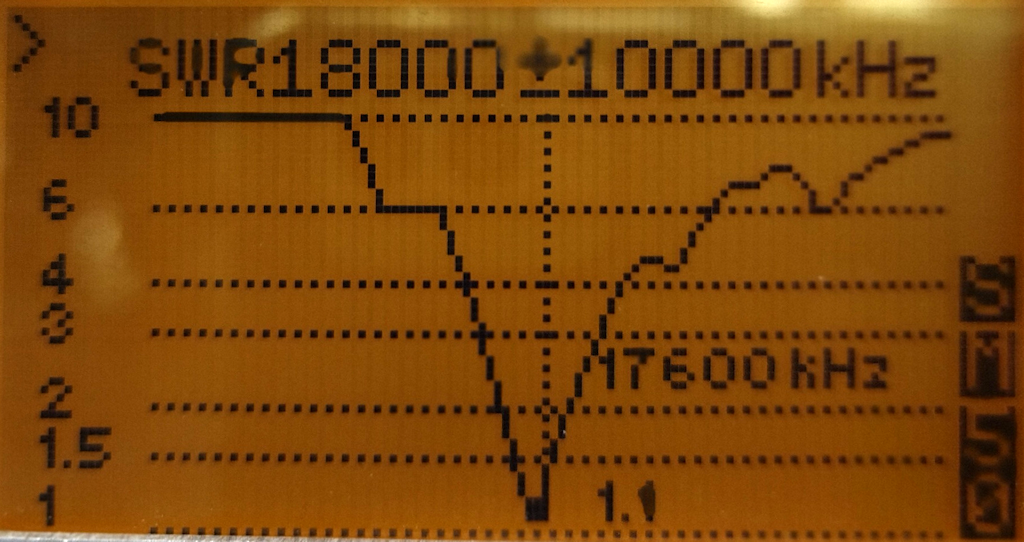

SWR 17m


SWR
X

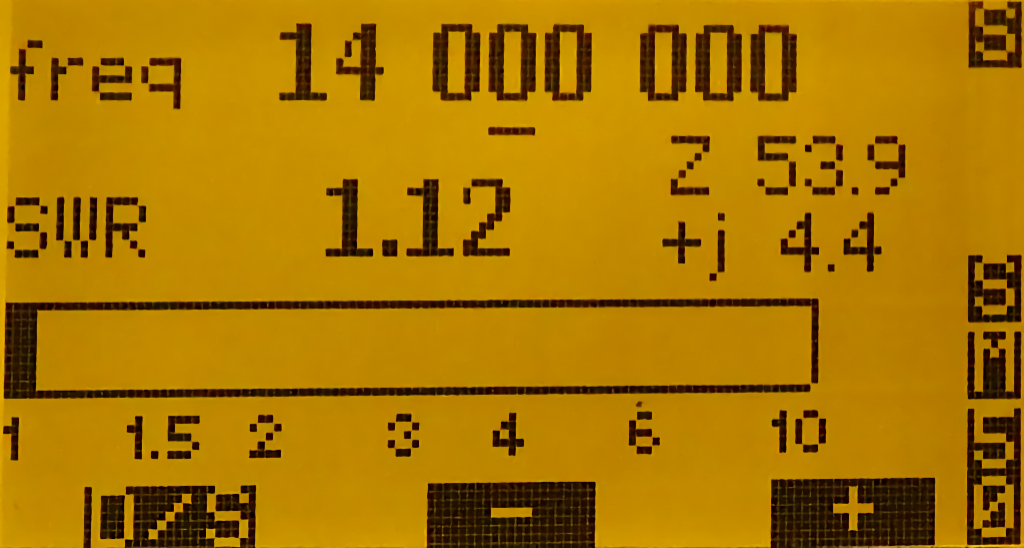

SWR 20m


SWR

SWR 20m

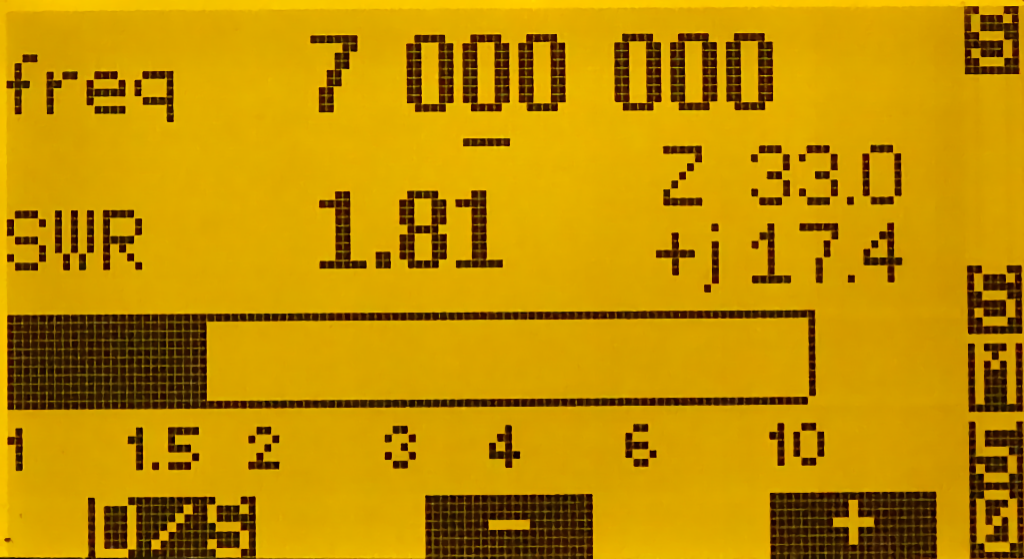

Die Messung auf 40m mit der Verlängerungsspule hat überhaupt nicht funktioniert. Ich konnte keine Resonanzen einstellen. Habe keine Erklärung dafür muß mir das nochmals ansehen. Die Messungen musste ich wegen einsetzendem Regen abbrechen.

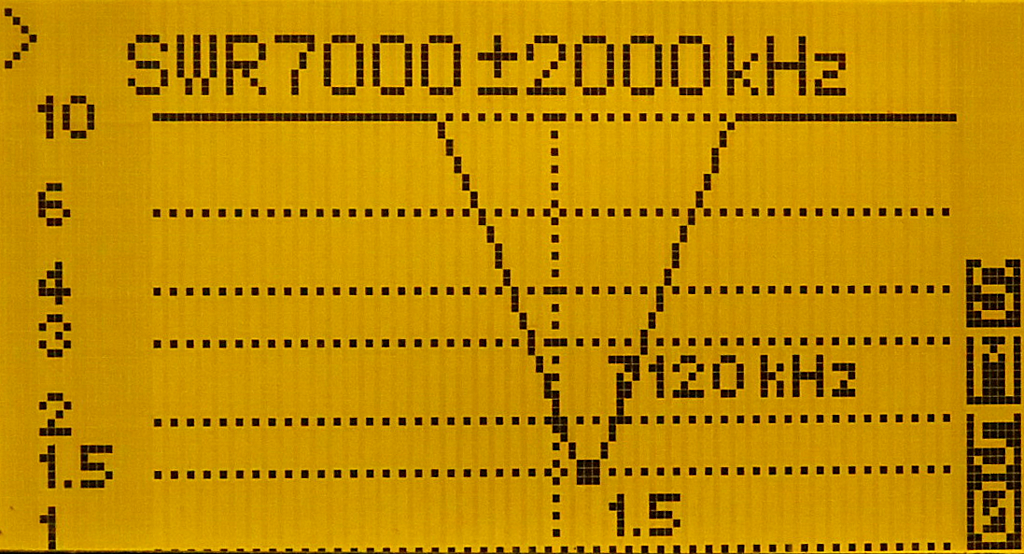

Wie sich herausstellen sollte war das Kabel gebrochen. Daher habe ich einige Tage später die Messungen wiederholt. Die Bilder habe ich am Abend gemacht daher gibts da keine störenden Reflexionen.

I was not able to check the 40m band with the additional coil installed. I simply got no resonace working. I have no idea what is going on there. Due to beginning rain I had to abort measuring the 40m band.

I fouind out that the cable was broken. So I repeated the measurements a few days later. I did it in the evening when it was dark so there are no reflections in the pictures.


SWR
X

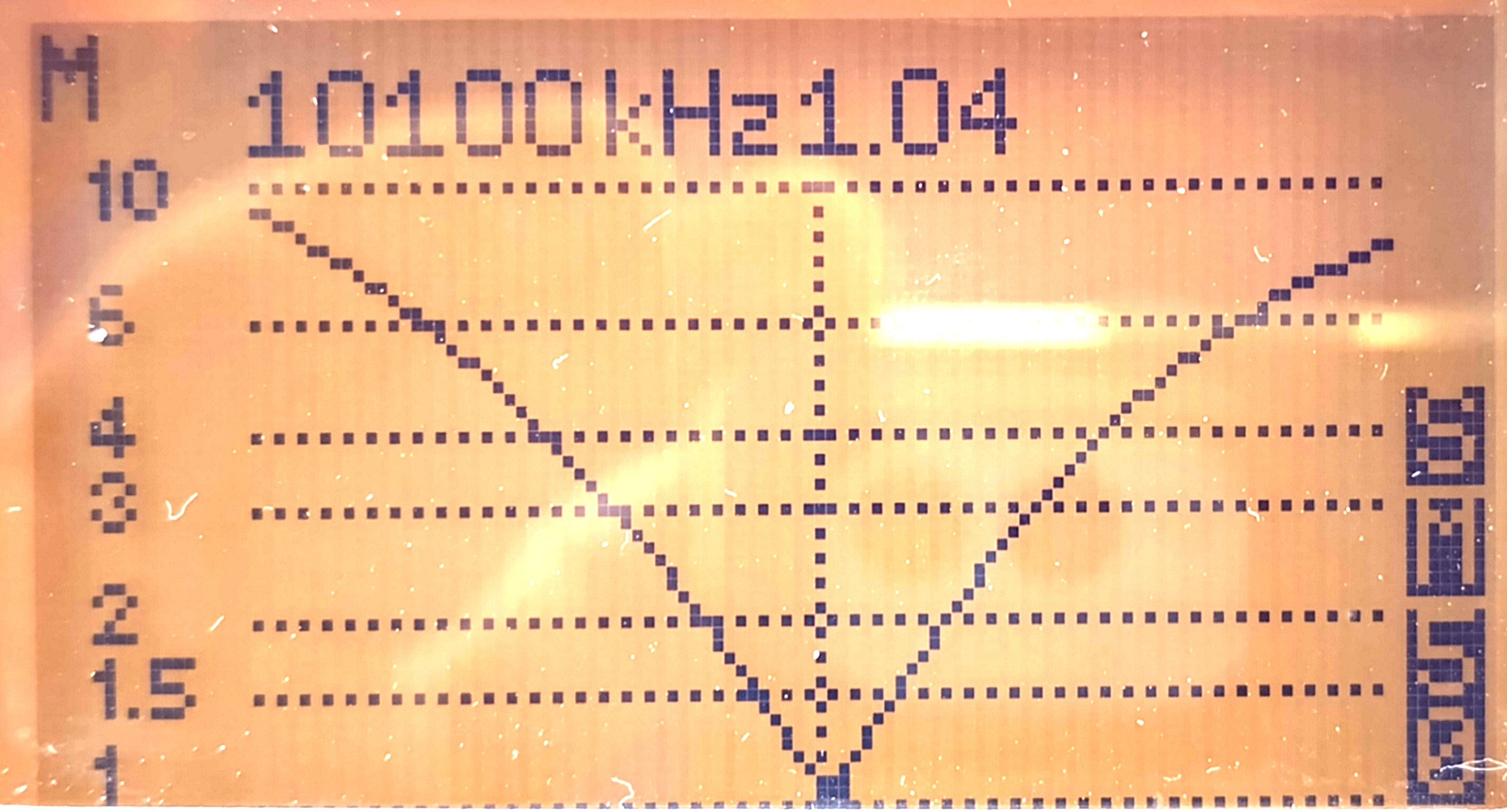

Messwerte 20m


SWR

Messwerte 20m


SWR
X

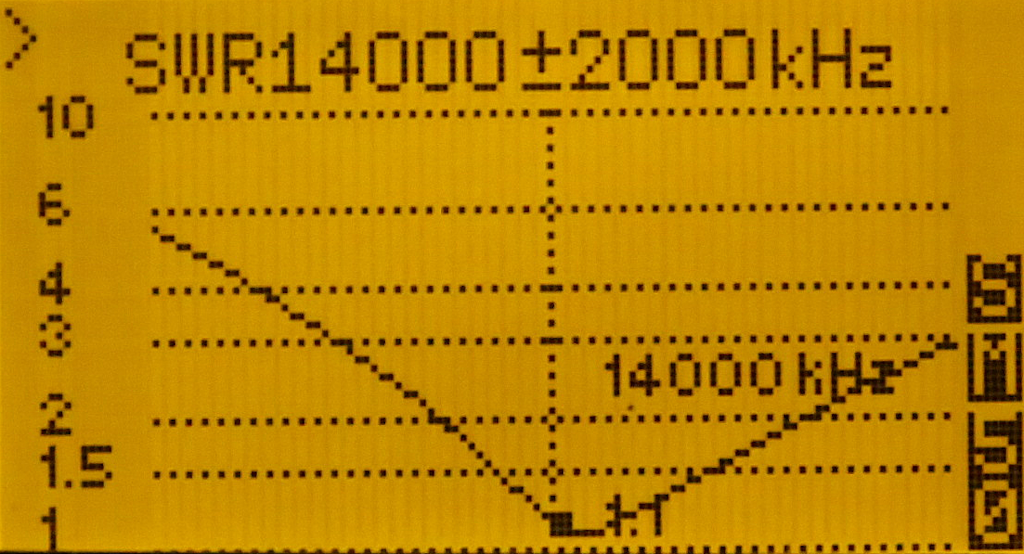

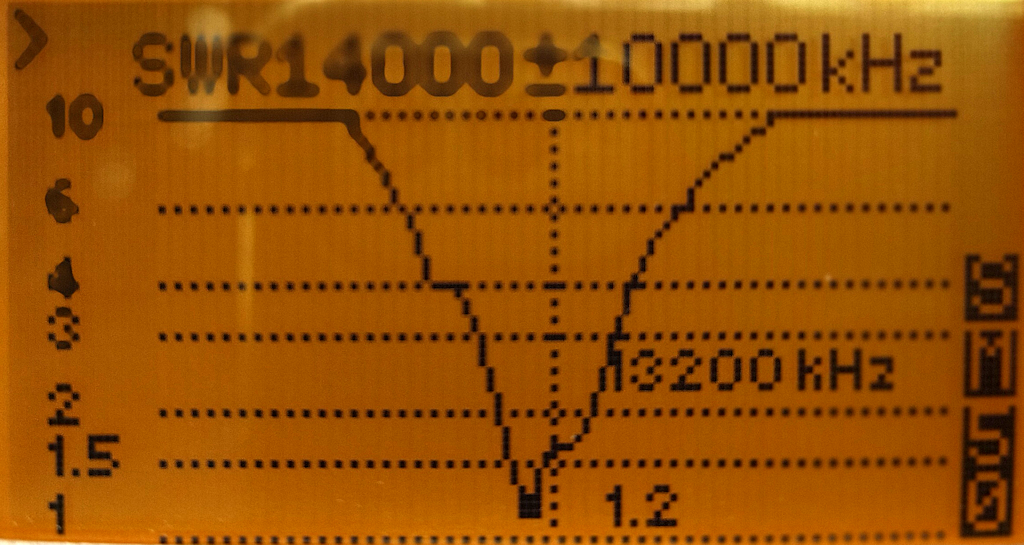

SWR Kurve 20m


SWR

Messwerte 20m


SWR
X

Messwerte 20m


SWR

Messwerte 20m


SWR
X

SWR Kurve 20m


SWR

Messwerte 20m

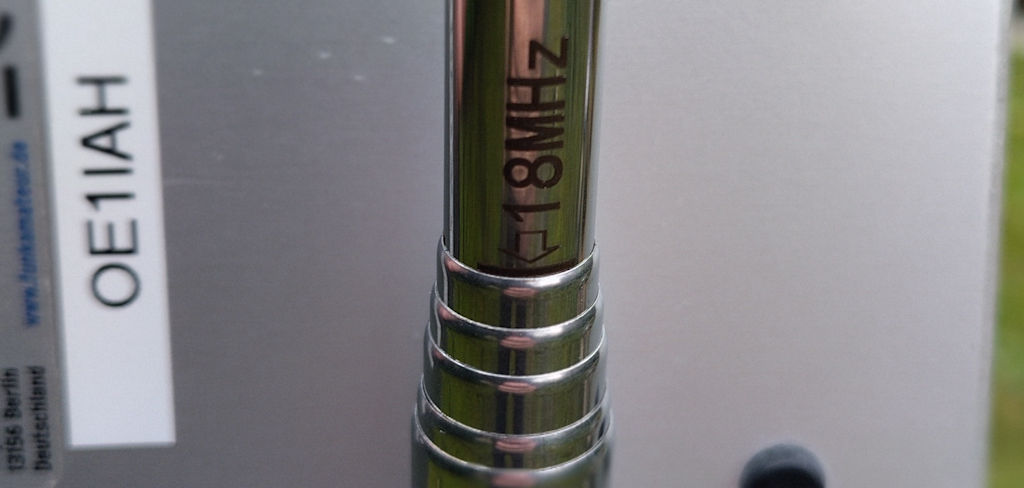

Die unteren Bandgrenzen sind auf dem Teleskopstab mehrfach am Umfang gerum eingelasert markiert.

The lower band margin has a laser marking to the rod.


Bandmarkierung
X

Bandmarkierung


Bandmarkierung

Bandmarkierung
