Morserino ist ein Gerät das das Erlernen von Morsezeichen unterstützen soll. Das Gerät wurde in der
QSP 9/2019 QSP ist die Zeitung des österreichischen Versuchssenderverbabdes
vorgestellt. Es wurde on OE1WKL entwickelt der es über ein Kickstarter Projekt ins Leben gerufen hat. Nun kann es über die WEB Seite per PayPal bestellt werden. 2019 kostet der Teilesatz inkl. weltweitem Shipping €85,- Das Gerät kommt als Teilesatz, im Wesentlichen sind nur die großen bedrahteten Bauteile aufzulöten und dann das Gehäuse zu verschrauben.

Morserino is a device to support learning Morse code. I found an article in my local HAM club magacine QSP 9/2019 on page 30. The device was designed by OE1WKL and financed via a kick starter project. It is offered for €85,- inkuding world wide shipping. It is offered as kit. The board is already SMD assembled only the bigger parts need to be installed and the optional case needs to get mounted.



Morserino Beispielvideo

Kit
X

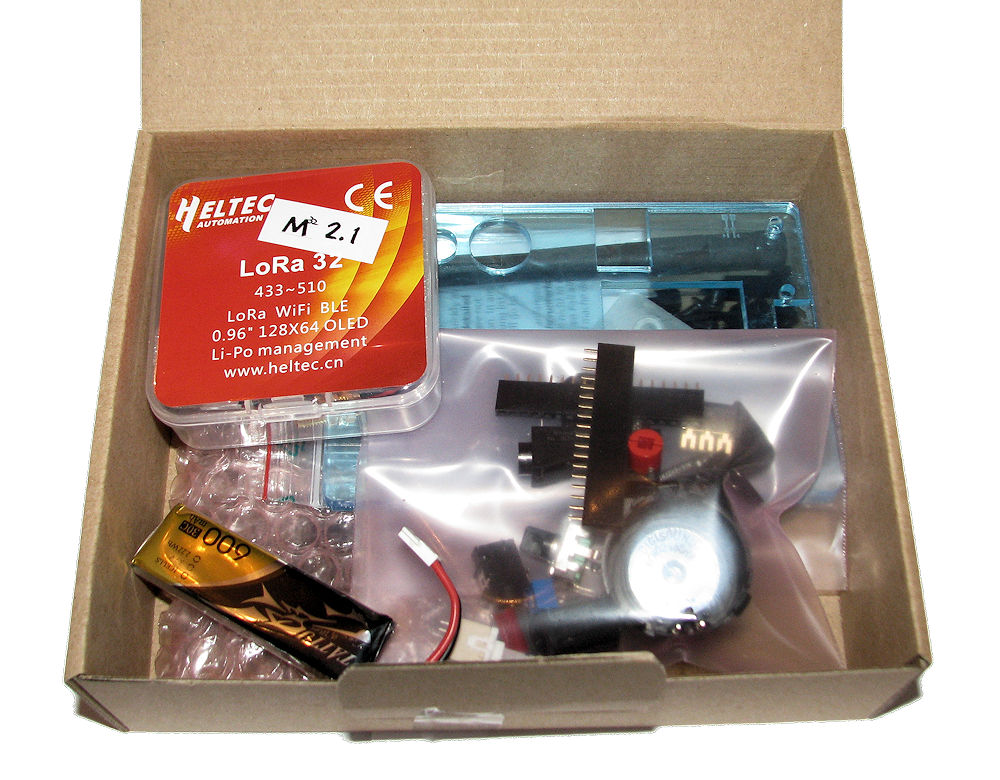

Morserino Bausatz

Morserino Kit

Bausatz


Aufbau

Der Aufbau geht einfach und rasch vor sich. Die Anleitung ist überaus detailliert und lässt keinerlei Fragen offen. Das Lesen der Anleitung dauert fast schon länger als das zusammenlöten. Inklusive Gehäusemontage brauchte ich keine 20 Minuten.
Für ein paar Bauteile benötigt man etwas Wärme um schöne Lötstellen herzustellen. Dazu ist ein guter Lötkolben und geeignetes Lot nötig. Ich benutze einen geregelten JCB Lötkolben mit schnell auch im heißen Zustand tauschbaren Spitzen, das erleichtert die Sache gewaltig.
Beim Montieren der Buchsen empfehle ich einen Pin zu verlöten, dann das Bauteil anpressen und diesen einen Pin neuerlich auflöten damit das Bauteil schön satt auf der Platine aufliegt. Insbesondere beim Encoder und dem Taster ist es wichtig, daß diese nicht schief stehen, sonst passen diese nicht durch die Ausnehmung im Deckel. Dann die restliche Kontakte verlöten.
Das Antennenkabel war schwer einzustecken. Gewalt sollte nicht angewendet werden, etwas hin und herdrehen beim Anstecken hilft hier weiter.
Mein erster Betriebs Test erfolgte über die Mini USB Buchse am ESP32 - klappte auf Anhieb.

Assembly

Assembly was quick and easy. The instructions are extreemly detailed, I had no open questions. I would say reading it takes longer than the actual assembling itself. Including the case it took me less than 20 minutes.
For some components a good soldering tool is a big advantage. I have a JCB soldering tool with replacable soldering tips. A good tool helps a lot!
Mounting the sockets I recommend to solder one pin the press the component to the PCB and resolder that pin. Now the component is flat on the PCB and the other pins can be soldered as well. Especially the encoder and the key button should be mounted straight as the need to fit through the holes of the top case layer.
The antenna cable caused some troubles. Excess force would damage it. It hels to swing it around while inserting it into the socket.
My initial power up over a USB cable to the ESP worked immediately.

Morserino
X

Morserino zusammengebaut

Morserino

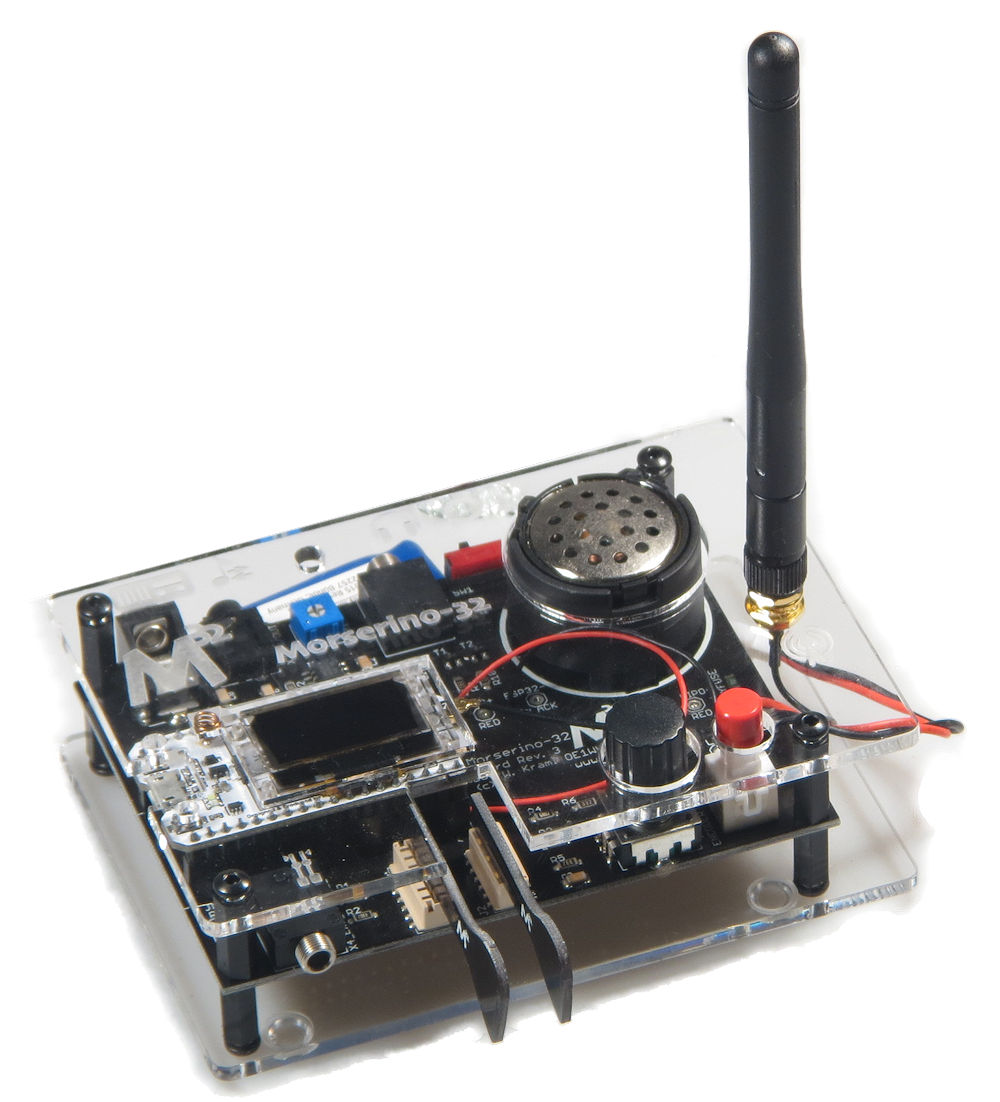

erster fertig zusammengebauter Morserino


Morserino
X

Morserino zusammengebaut

Morserino

zweiter zusammengebauter Morserino

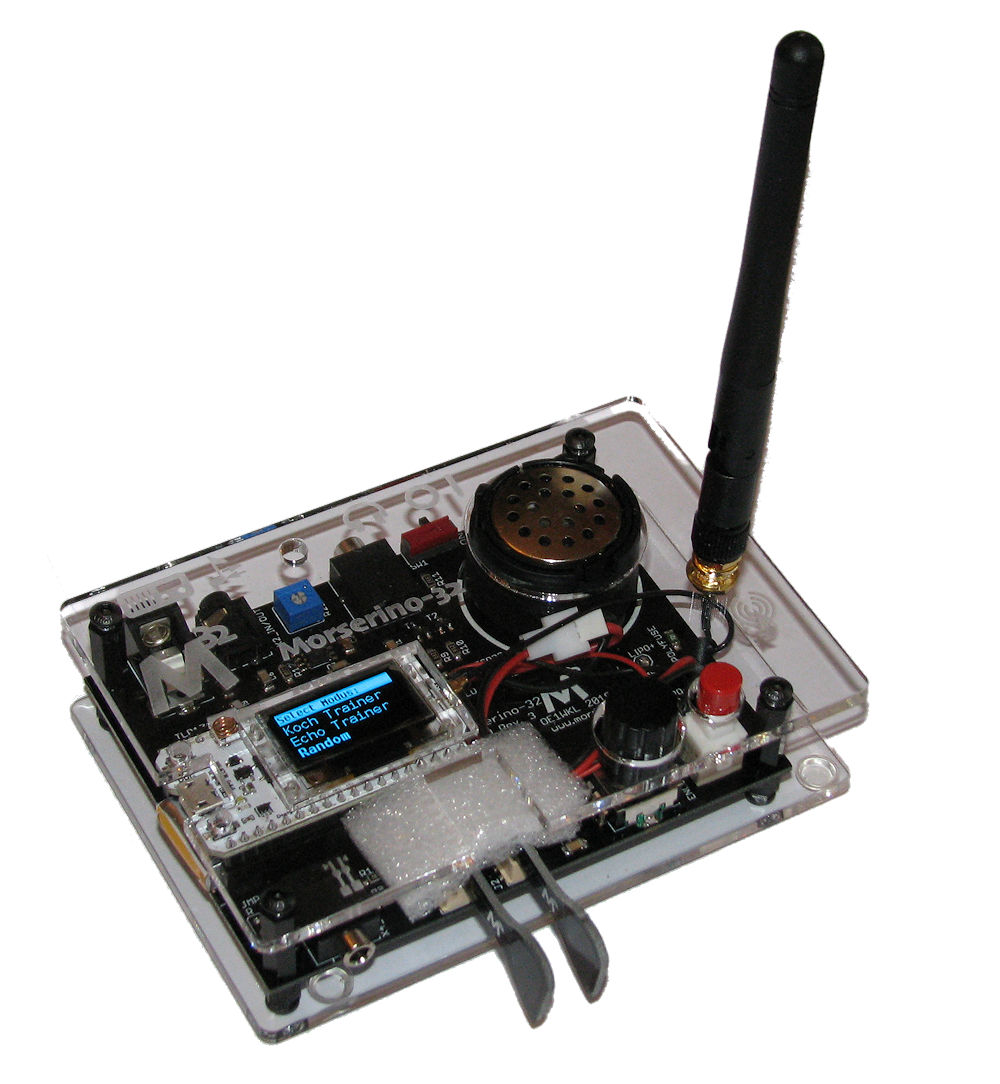

Der zweiter Morserino hat einen kleineren LiPo daher sind die unteren Distanzbolzen kürzer. Die Batterie ist hier unter dem Heltec Modul eingeschoben. Wesentlicher ist aber das Stück Schaumstoff aus dem Verpackungsmaterial oberhalb der Paddles. Das verhindert das Herausrutschen wenn man stärker übt. Den Tipp habe ich aus der groups.io liste.
The second Morserino got a smaller LiPo which fits under the Heltec module. So I mounted the lower spacers at the bottom. Important on the picture is the white foam material out of the Morserino material. It keeps the paddles securely in place even if you heavily use them. I found the Tip in the groups.io list.

Betrieb

Stromversorgung ran und schon geht's los.
Bin sehr überrascht wie zuverlässig die Paddels funktionieren. Laut Schaltplan funktionieren die kapazitiv indem jedes direkt auf einen Eingang des ESP32 geschaltet ist. Mit echten Paddels geht es aber wesentlich besser. Die Kapazitive Erkennung über die Paddels am Morserino funktioniert nicht immer verlässlich. Etwas feuchtere Hände sind da von Vorteil.


Operation

Power to the board and let's go!
I'm quite surprised how good the paddles work. According to the drawing the paddles work capacitive and go directly to a ESP32 pin. With HW paddles it is much better. The capacitive detection works better if you have wet hands.



SW Update

Seit dem Kauf des Morserino wurde neue Firmware freigegeben. Der Upgrade erfolgt über die W-LAN Verbindung. Dazu verbindet man zunächst irgend ein Gerät mit dem M32 um im Speicher die Zugangsdaten zum eigenen W-LAN abzulegen. Die älteren Firmware Versionen verhalten sich da etwas anders als die neuere, also dieses Detail noch in der alten Anleitung nachlesen. Nach dem Reboot sollte sich der Morserino im Heimnetz einbuchen. Im Display kann man sich die abgerufene IP Adresse anzeigen lassen und mit dieser vom Heim-PC aus zugreifen. Je nach Browser kann es nötig sein die Adresse in der Form http://192.168.x.y einzugeben. Diese Form funktioniert am verlässlichsten.
Es gibt zahlreiche Berichte über W-LAN Probleme wegen der kleinen Antenne auf der Platine neben dem Display. Bei mir ist etwa 2,5m Entfernung zum W-LAN Accesspoint. Da muß man offensichtlich etwas experimentieren nicht zu fern und nicht zu nah, zu viel Feldstärke kann das Ding offensichtlich auch nicht verkraften.

SW Update

After I bought the Morserino new firmware was published. The update mechanism uses the W-LAN capability. First you need to connect a device to the LAN which the Morserino can span up. Here you enter the access Info for your local home LAN. After reboot the Morserino logs in and waits for new firmware. It is best to look up the actual IP address and use the command http://192.168.x.y to access the M32. Some browsers cause real pain with other methods. The configuration of the Morserino has changed so you might need to look this up in the old version of the documentation.
There are several reports about connection problems into the home LAN. I have about 2,5m distance between my M32 and the access point. It seems there are some experiments necesssary. Too much field might also be a problem for the M32.

Transport Gehäuse

Via Amazon habe ich ein Transport Gehäuse besorgt um für Reisen das Gerät geschützt transportieren zu können. Die Bezeichnung des Gehäuses lautet: "Xcase wasserdichte Box: Staub- und wasserdichter Mini-Koffer, 215 x 133 x 52 mm, IP67 (Aufbewahrungsbox)"

Transportation Case

I got a case on Amazon for the Morserino to protect it while I'm traveling.
I bought it at the german Site. The case was labeled: "Xcase wasserdichte Box: Staub- und wasserdichter Mini-Koffer, 215 x 133 x 52 mm, IP67 (Aufbewahrungsbox)"

Morserino
X

Transport Gehäuse

Morserino

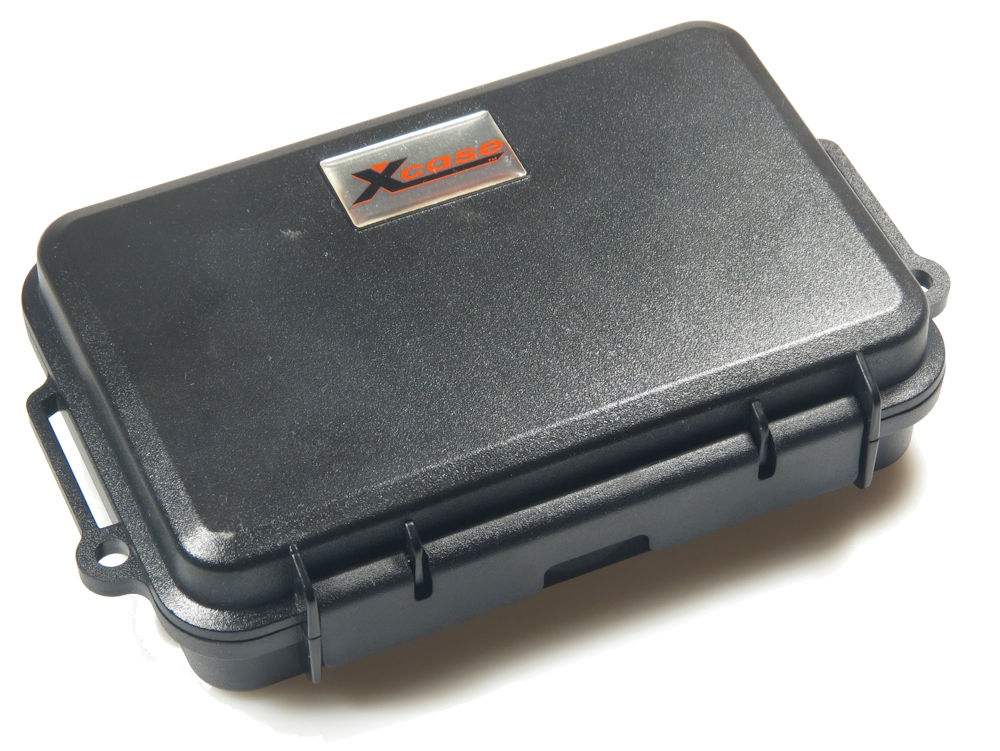

Transport Gehäuse


Morserino
X

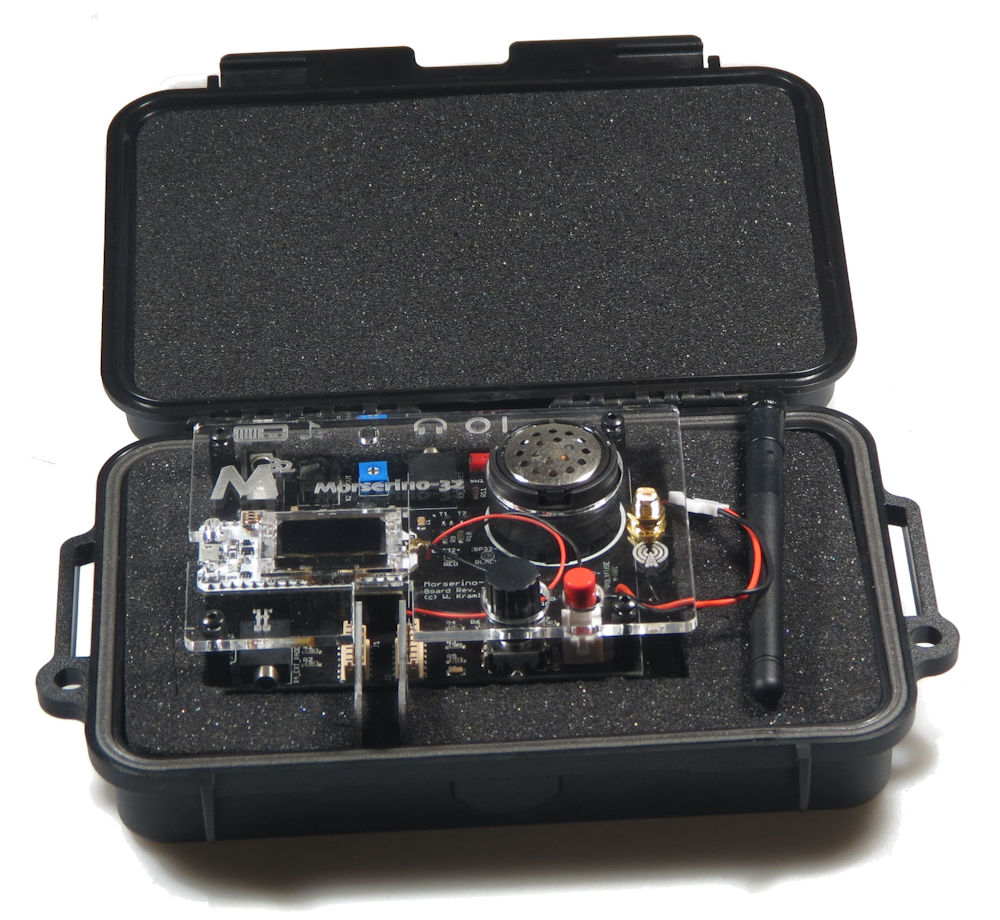

Transport Gehäuse mit Morserino

Morserino

Transport Gehäuse mit Morserino


Weitere Fundstücke im WEB

Das Nuts & Volts Magazin hat einen langen Bericht über den Morserino.

Arthur Konze DL2ART hat ein gute Aufbauvideo veröffentlicht:

Some WEB items

The Nuts & Volts magazine got a long article on the morserino.


Arthur Konze DL2ART dis a good assembly video on YT turn on translation of you can't follow the german audio:


Morserino Aufbau Video
