Anschluss Platte für Akkus

Diese Anschluss Platte soll einen Blei-Gel-Akku für Funkgeräte verfügbar machen. Dazu gibt es möglichst viele Anschluss Möglichkeiten, um nach Möglichkeit jedes Funkgeräte Kabel irgendwo anschließen zu können.
Die Platte wird mit einem Klettverschluss an dem Akku befestigt. Das erlaubt ein einfaches und schnelles Übersiedeln.

Weiters soll damit das Trennen der Platte vom Akku erfolgen wenn die hochstehende Platte wo anstößt. Einen Absturz aus dem Auto hat die erste Platte nicht überlebt man sieht auf den Bildern daß der Akku in der linken oberen Ecke beschädigt ist.


Connector Board for Batteries

This connection board should provide access to a sealed lead acid battery. My goal was to have as many connectors as possible. This should allow to hook up any radio power cable which I have.
The board is mounted with a Velcro fastener. this allows easy and fast transfer to another battery.

Additionally the board should separate if it collides with another object. I dropped the battery out of my car there it broke. You cen see the white damage spot on the upper corder of the battery.

Anschlussplatte
X

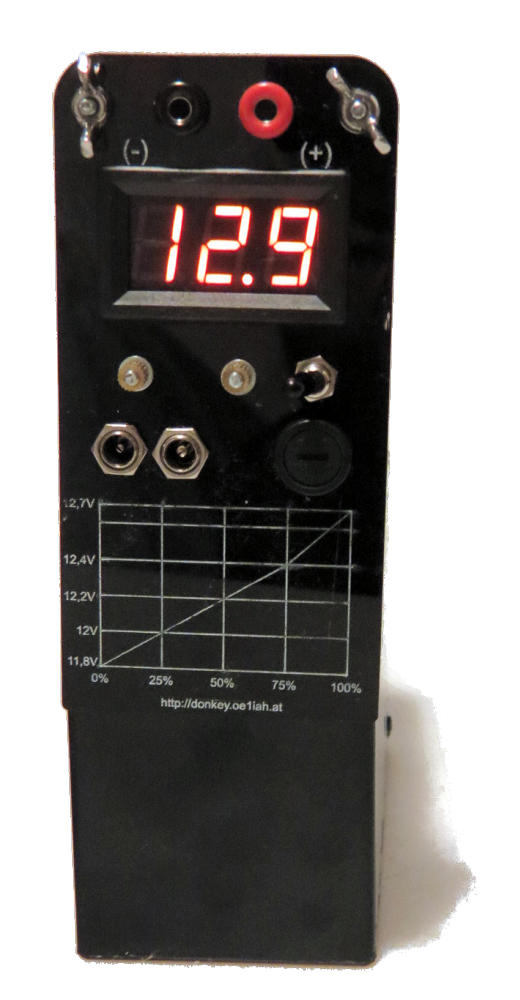

Anschlussplatte mit Spannungsanzeige

Anschlussplatte

Anschlussplatte mit Spannungsanzeige



Die Blei Akkus sind recht häufig anzutreffen. Viele werden verfügbar durch Wartungstausch bei Alarmanlagen. Aber auch neue Akkus mit etwa 10Ah Kapazität kosten rund €50,-. Für mobile Feldaktivitäten wie SOTA kann man auch LiPoFe Akkus verwenden. diese sind bei gleicher Kapazität wesentlich leichter. Bei gleicher Baugröße wie die Bleivarianten haben sie bei leichterem Gewicht eine wesentlich größere Kapazität.
The batteries are quite popular. They get available via maintenance swap on alarm systems. But even brand new batteries with about 10Ah are available for around €50,-. If the batteries are used in a semi mobile situation the weight is not a problem. For outdoor activities like SOTA LiPoFe variants might me of interest as the weight is much lower on same capacity. Using the same size they have much more capacity than lead batteries.

Anschlussplatte
X

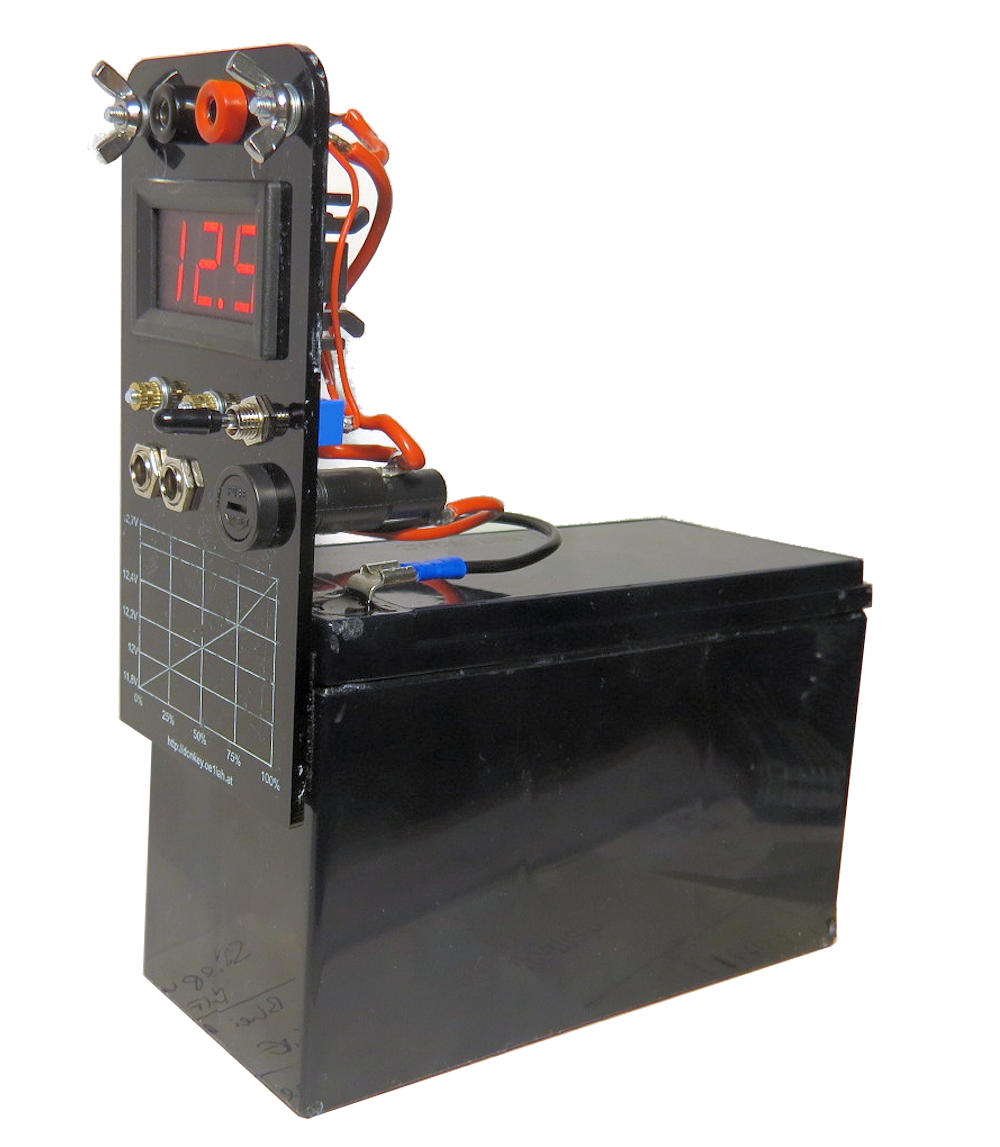

Anschlussplatte am Akku

Anschlussplatte

Anschlussplatte am Akku



Die Anschluss Platte besteht aus 3mm gelasertem PMMA Material. Die Löcher für die Anschlüsse sind gleich mitgelasert worden. Für die 4 Klemm Kontakte gibt es M3 Gewinde. Da sind Schrauben von hinten mit Lötfahnen montiert.
Das Messgerät wird über einen Schalter zugeschaltet um unnötigen Stromverbrauch zu vermeiden. Das Display hat ein großes Format um leicht abgelesen zu werden. Bei meinem Gerät habe ich einen 3 Positionen Schalter verwendet der in einer Richtung eine Tastfunktion hat. Kurz draufdrücken ablesen fertig. In der Gegenrichtung rastet der Schalter ein, die Anzeige ist dann ständig an. Da kann beim Laden hilfreiche Information liefern.
Die runden 12V Stecker gibt es mit 2 Durchmessern der Innenpins. Um Ärger zu vermeiden, man hat dann immer einen Stecker mit dem jeweils anderen Durchmesser, habe ich beide Typen montiert.
Freie Drähte kann man an den Flügelmuttern anklemmen. Unter dem Display gibt's zusätzlich für dünne Drähte nochmals die Möglichkeit an den Rändelmuttern zu kontaktieren.
The connection board is made of 3mm PMMA material. The holes for the connectors are also done during the laser cut. For the 4 wire terminals there are M3 threads in the board. They get contacted via soldering tags.
The meter in the middle is powered over a switch, to avoid unnecessary power drain. I use a big display to simplify readability. I use a 3 position switch one direction has a push button functionality the other one is fixed, middle position is off. The fixed position might be handy to monitor charging.
There are 2 round 12V sockets. They are available with 2 pin sizes, normally aou always have the wrong cable size, therefore both variants.
Free wires may be contacted on the wing nuts. There is a second set with curled nuts underneath the display for smaller sized wires.

Anschlussplatte
X

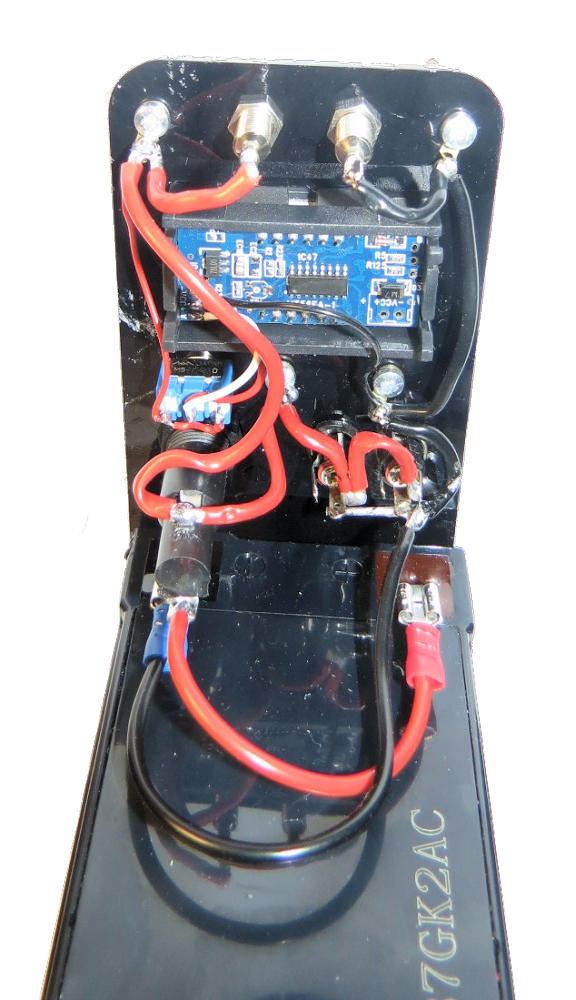

Rückseite der Anschlussplatte

Anschlussplatte

Rückseite der Anschlussplatte

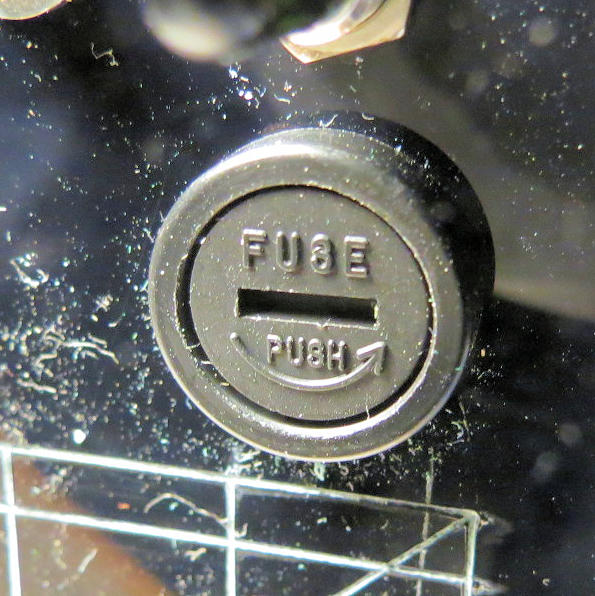

Zur Sicherheit habe ich auch eine Sicherung vorgesehen. Der Sicherungshalter "kann" 25A derzeit habe ich eine 15A Sicherung installiert das sollte ausreichen. Auf der Rückseite der Platte sind Befestigungshalter für 2 Ersatzsicherungen aufgeklebt.
For savety reasons I have installed a fuse. The socked is rated with 25A. Currently I have a 15A fuse installed. On the backside of the board I have 2 spare fused in a holder.

Anschlussplatte
X

Sicherung

Anschlussplatte

Sicherung



Die Verbindungen haben im Leistungsteil alle 1,5mm Querschnitt. Das entspricht etwa AWG 15/16 Drahtstärke. Die meisten Kabelhersteller spezifizieren den Querschnitt für 20-25A. Für die kurzen Stücke und wegen der offenen Bauart ist der Querschnitt also mehr als ausreichend.

The connections on the backside of the board are all wired with a 1,5 diameter wire. This is roughly a AWG 15/16 size. Most cable vendors rate the wire size with 20-25A. As I have short wires and they are free on air I charge the wiring more as enough in size.

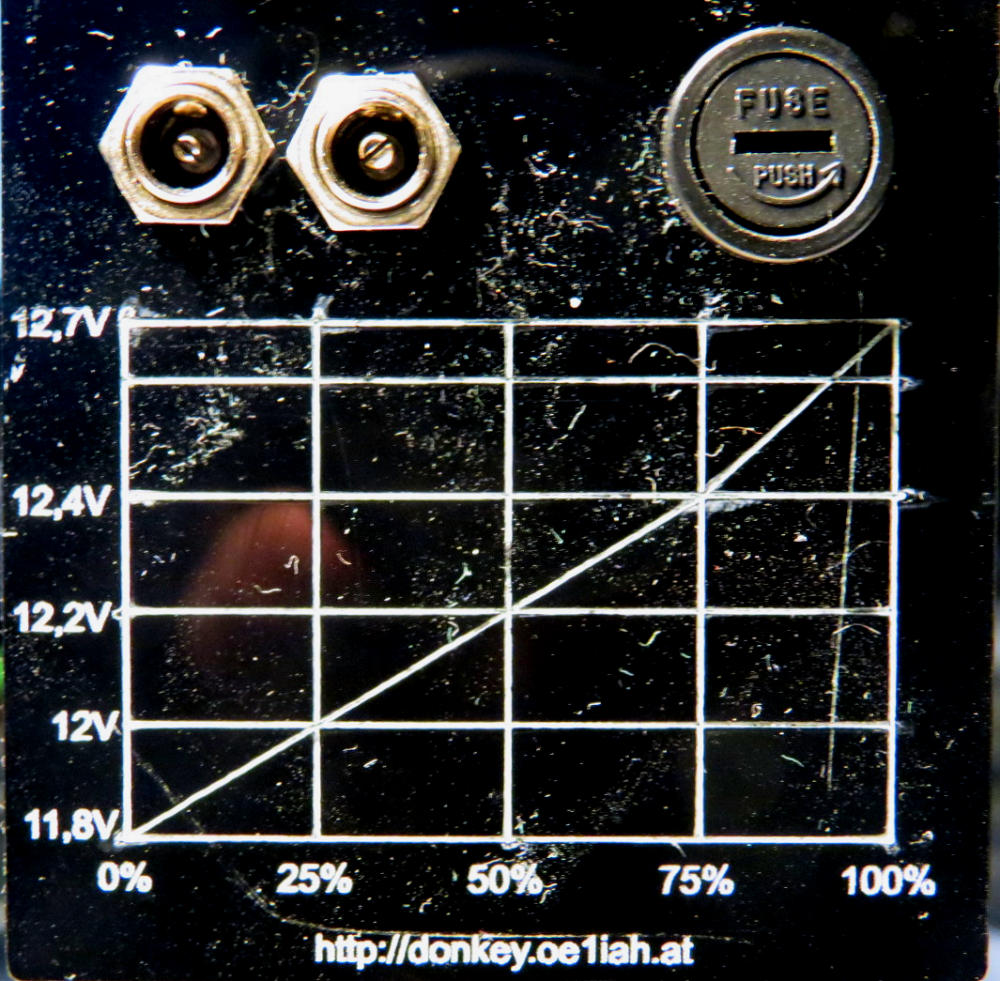

Zur Abschätzung des Ladezustands habe ich im Unteren Teil der Platte eine Grafik aufgraviert die es ermöglicht aufgrund der Akkuspannung den Ladezustand abzuschätzen
The lower part of the board shows a graphic which relates the measured voltage against the charging state of the battery.

Anschlussplatte
X

Ladekurve

Anschlussplatte

Ladekurve
