1:9 UNUN Endgespeiste Antenne

Mit einem 1:9 UNUN wird die Impedanz der Antenne mit einem Übersetzungsverhältnis vim 1:9 auf 50 Ohm transformiert. Mit einem Langdraht der nicht auf einer der AFU Bänder resonant ist kann man eine Impedanz rund 500 Ohm rechnen.

1:9 UNUN EndFed Antenna

With a 1:9 UNUN the impedance of an antenna is transformed to the required 50Ohms. A long wire which has not a resonat length in one of the AFU bands the impedance is about 500Ohms

UNUN
X

1:9 UNUN QRP


UNUN

1:9 UNUN


Im Internet habe ich einige Beiträge gefunden die von Wunderantenne bis Dummyload je nach vorgefasster Meinung alles bedienen.

Meine Überlegung die, auch durch den Aufbau großteils bestätigt wurde war, daß ein nicht resonanter Antennendraht mit UNUN und Tuner eine passable leichte Antenne für Mobilbetrieb sein müsste. Etwas locker formuliert: wenn man der Antenne nichts von den berechtigten Einwänden zur Funktion erzählt, funktioniert sie weil sie nichts von den Problemem weiß 😀.
There are a lot of reports about this antenna design. They range from faboulus reports down to a dummy load.

My hope on this antenna where confirmed. A non resonant wire on any of the HAM bands combined with an antenne tuner should be a fine mobile design. As long as you don't tell the antenna abouth the concerns it simply works 😀.

Vor längerer Zeit habe ich irgendwoher diese schwarze Box, gekauft. Aufgrund der miesen Qualität des Kunststoffs und der mangelhaften Bananenbuchse nehme ich an daß es sich im ein ChinaDing handelt. Für den Zweck ist das ohne Belang, es arbeitet gut.
I can't remember where I got this box. Based on the poor quality of the case and the banana socket I guess it was built in china. It does not matter it simply wokrs fine!

UNUN
X

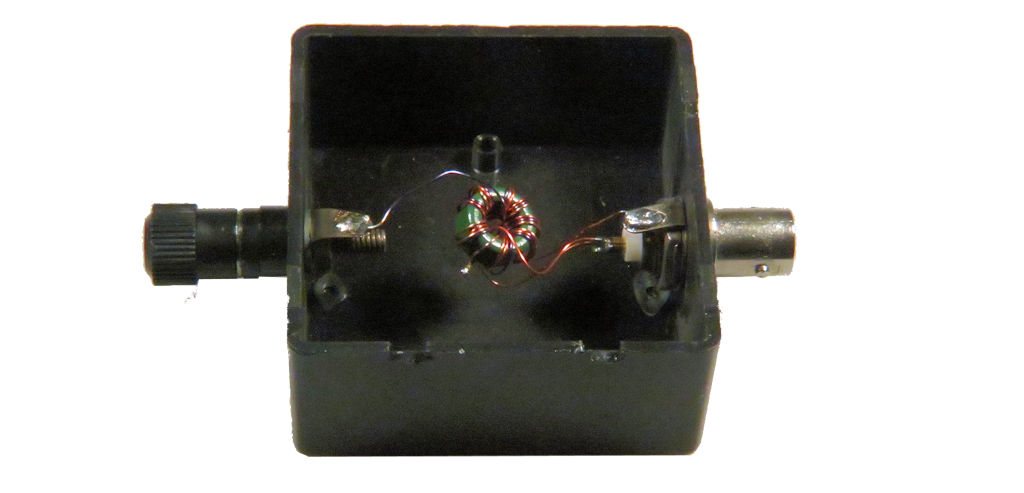

1:9 UNUN im Gehäuse


UNUN

1:9 UNUN

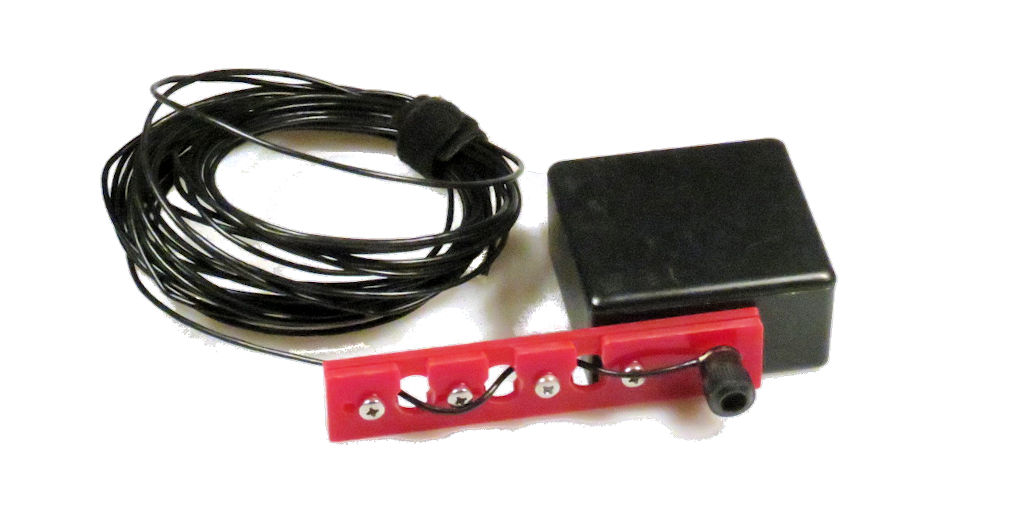

Dem UNUN habe ich noch eine Zugentlastung und einen 6,5m Draht spendirt. Dann ging es auf den Monte Skeletto und los gings.

Für das Konzept der RandomWire Antennen sucht man eine Drahtlänghe die kein Resonanz Maximum oder Minimum in einem der zu benutzenden Bänder hat. also irgendwo rund um 500 Ω. Folgende Drahtlängen haben sich als sinnvoll unter dieser Anforderung herausgestellt: 6,9m - 13,9m - 20,8m - 27,7m - 34,7m - 41,6m - 48,5m - 55,5m
I added a stress releave and a 6,5m wire and out in the field to the local " monte skeletto" to test the antenna.

To use the ramdom wire conecept we are looking for a wire length where none of the desired bands which we want to use has a resonance maximum or minimun. The impetance should be around 500Ω. The following wire length are wellknown to work fine for all HAM bands: 6.9m - 13.9m - 20.8m - 27.7m - 34.7m - 41.6m - 48.5m - 55.5m

UNUN
X

UNUN Zugentlastung und Draht


UNUN

Antenne


Der erste Test im Freien auf einem erhöhten Parkplatz war sehr befriedigend. Der Antennendraht war an einem Ast festgebunden.
I quick and dirty test on a parking space nearby was quite promissing. I used a IC705 and a MAT Tuner to connect the UNUN. The antenna wire was bent to a branch.

UNUN
X

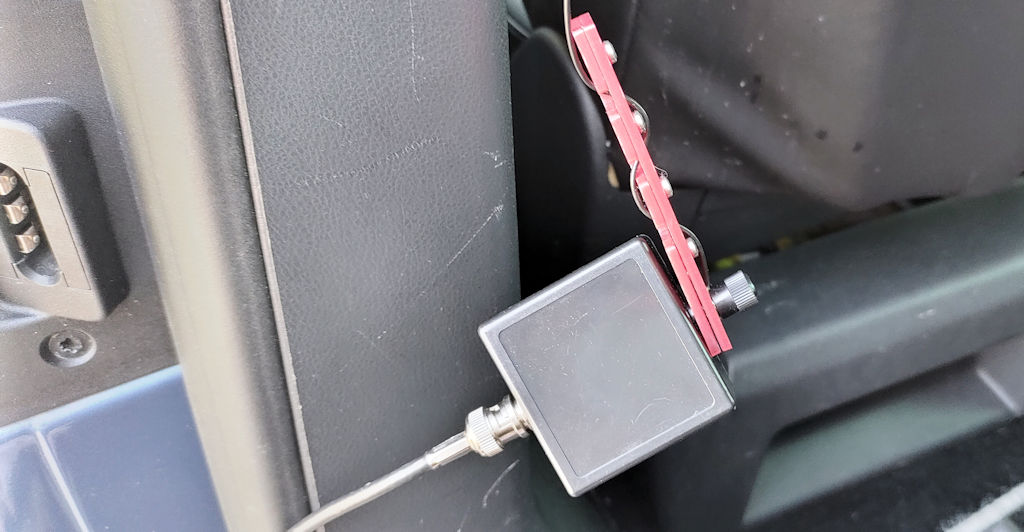

Schneller Test im Auto am Parkplatz


UNUN

Test im Auto

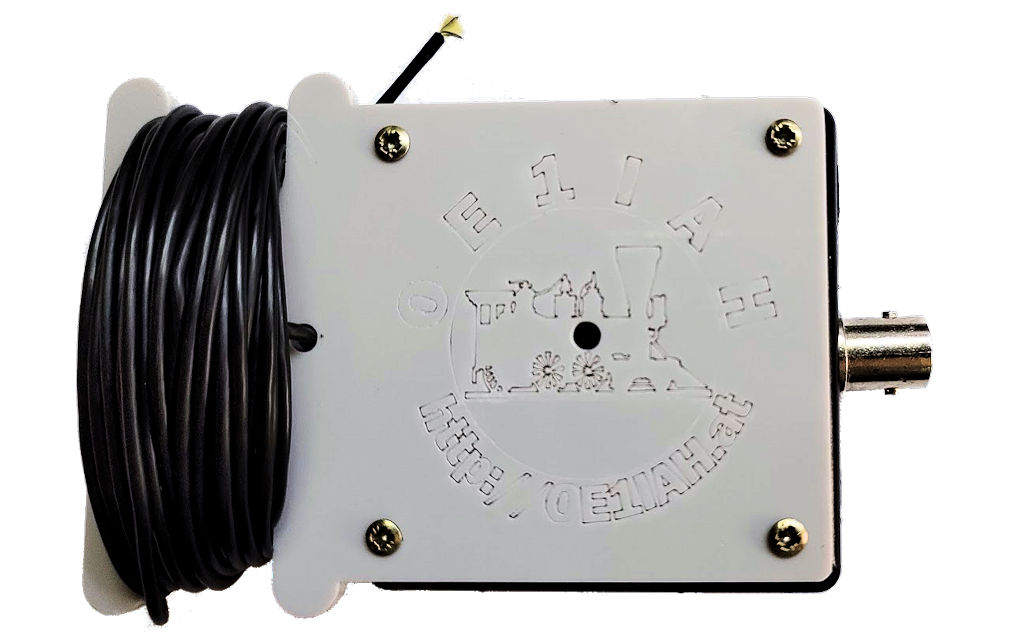

Um den Antennendraht besser zu bändigen habe ich eine Haspel gelasert und hinten auf den UNUN geschraubt. Das ist recht kompakt und wird bei nächster Gelegenheit getestet.
To keep the wire tity I lasered a coiler to the side which has a stress releave included. This is quite saving saving. I hope to test it in the near future

UNUN
X

Haspel und Zugentlastung neue Variantre


UNUN

Haspel


Die Messwerte auf verschiedenen Bändern, natürlich ohne Tuner!
The SWR data on various bands, of course without a tuner!

UNUN
X

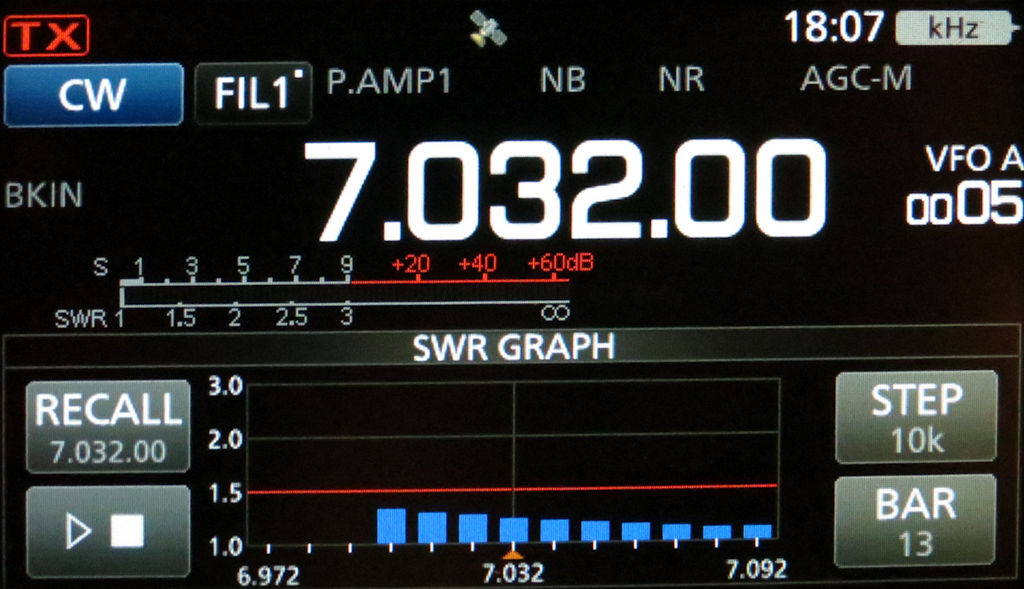

SWR 40m


UNUN

40m


UNUN
X

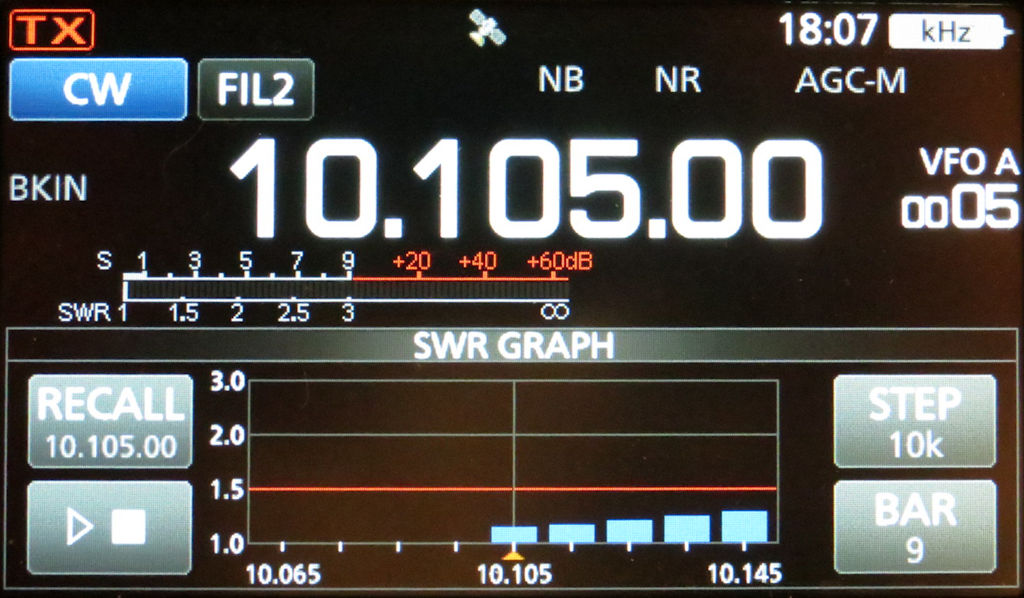

SWR 30m


UNUN

30m


UNUN
X

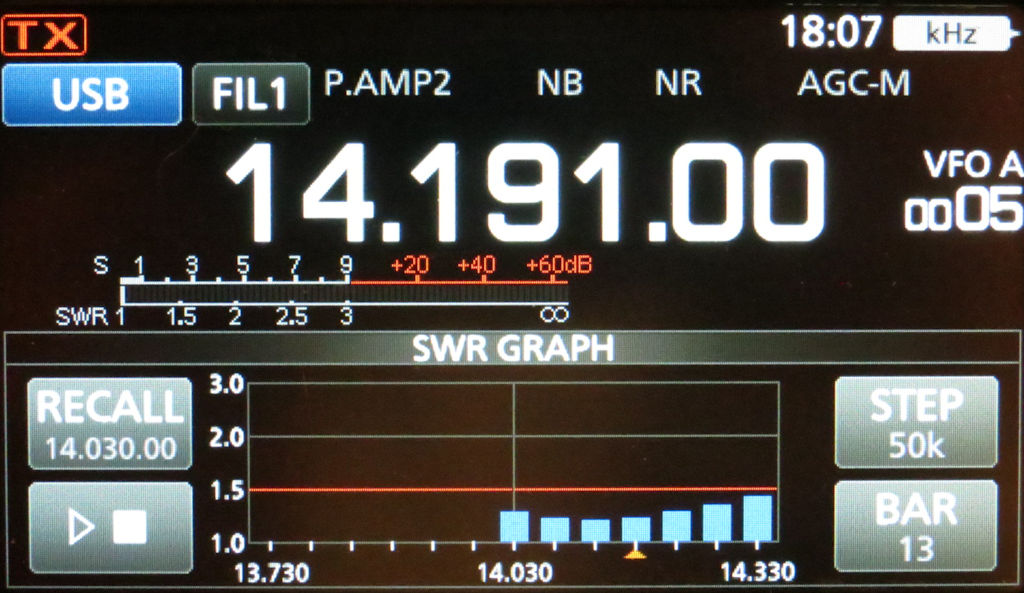

SWR 20m


UNUN

20m


UNUN
X

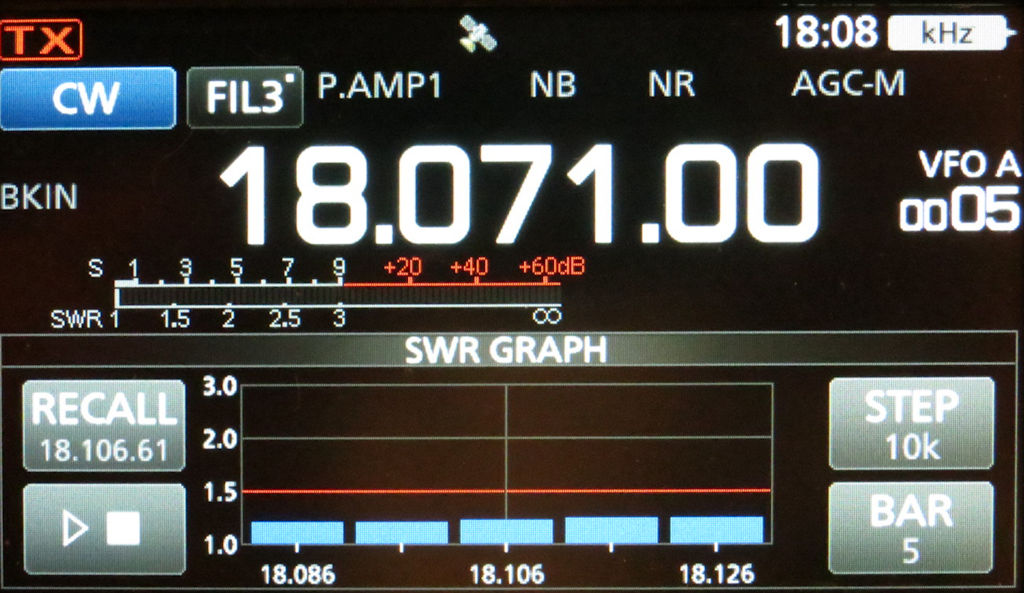

SWR 17m


UNUN

17m


UNUN
X

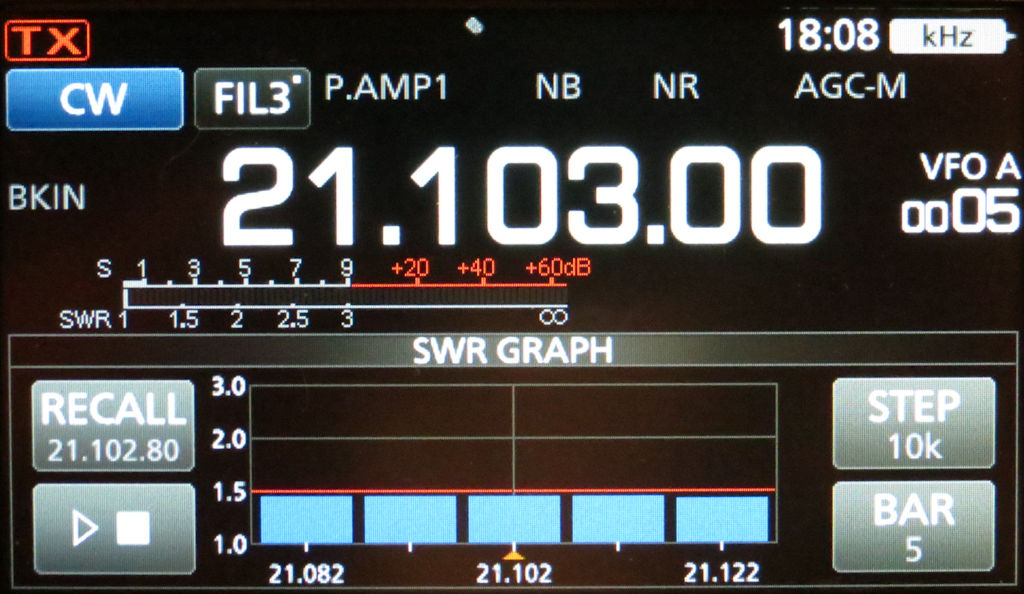

SWR 15m


UNUN

15m



Aufbau

Die Antenne selbst ist leicht zu bauen ein für das Band nicht resonanter Draht - fertig. Diese Antennen haben etwa 300-600Ω Impedanz. Der 1:9 UNUN transformiert das in etwa auf die üblichen 33-67Ω. Die Forderung auf möglichst vielen Bändern betrieb machen zu können ergibt Brauchbare Antennen Längen von etwa 6m, 8m, 13m, 26m. Mit dren Drahtlängen kann man durchaus etwa experimentieren +/-10%.

construction

The antenne itself is easy to build. Some wire which has not a resonant length - done! The antennas have a impedance of around 300-600Ω. The 1:9 UNUN transforms it to about 33-67Ω. The requirement to cover as many bands as possible leads to wire length of 6m, 8m, 13m, 26m. I recommend to try various wire length near the values +/-10%

Länge
X

Der Spannungsverlauf die Nähe von Nullstellen ist zu vermeioden


Länge

welche Länge ist optimal?


Der Bau des UNUNs ist Simpel, je nach erforderlicher Leistung muß man geeignetes Kernmaterial wählen und die Energie "durchbringen" zu können. Im QRP Bereich reichen dazu bereits die kleinen etwa 1-2cm großen Kerne. Ferritmaterial ist empfohlen insbesondere bei hohen Leistungen. Das Wickelmateriel ist ebenfalls der Leistung anzupassen. Das Nachfolgende Bild Zeigt die Schaltung. Es sind 3 Spulen in Serie geschaltet, die einen gemeinsamen Kern benutzen.
Building the UNUN ist quite simple. Depending on the requires power rating the core size is selected. It needs to handle the power. In QRP ranges the core can be a very small one 1-2cm diameter is good enough. Ferrit material is recomemnded. Especially for high power applications. The wire also needs the correct power rating. The next picture shows the basic circuit design. There are three coils in series on one core material.

Schaltung
X

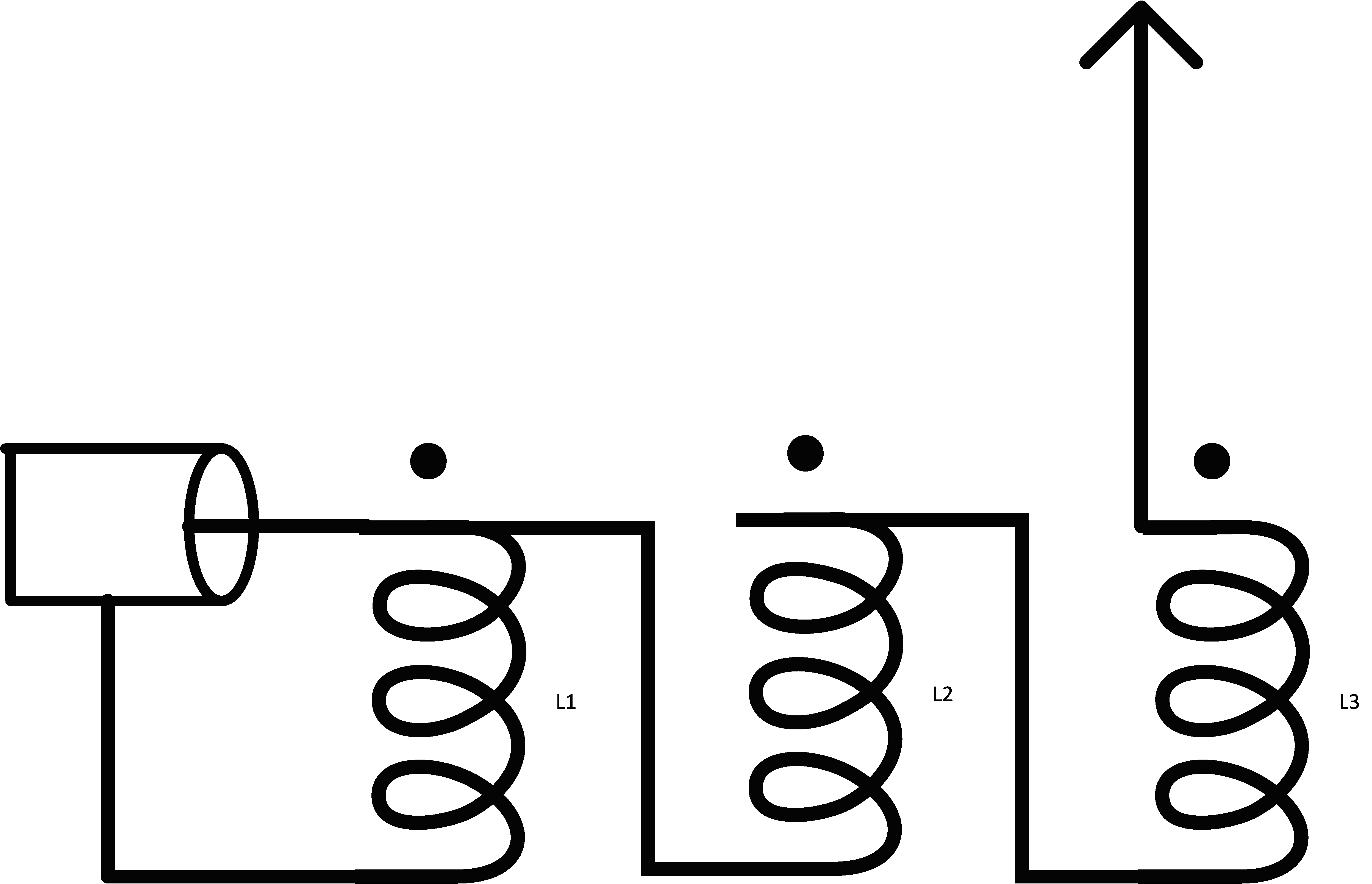

Schaltung des 1:9 UNUNs


Schaltung

Schaltung

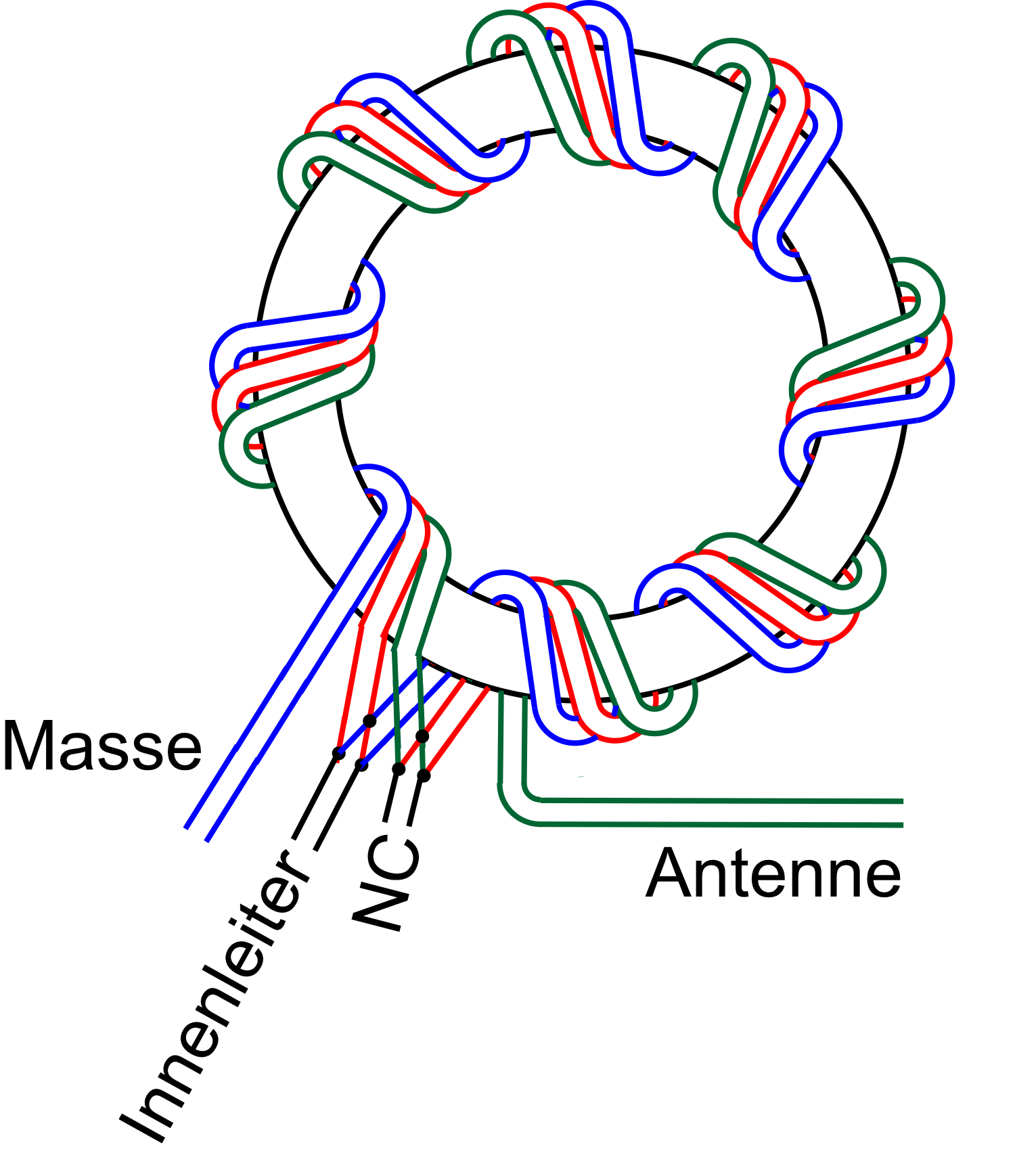

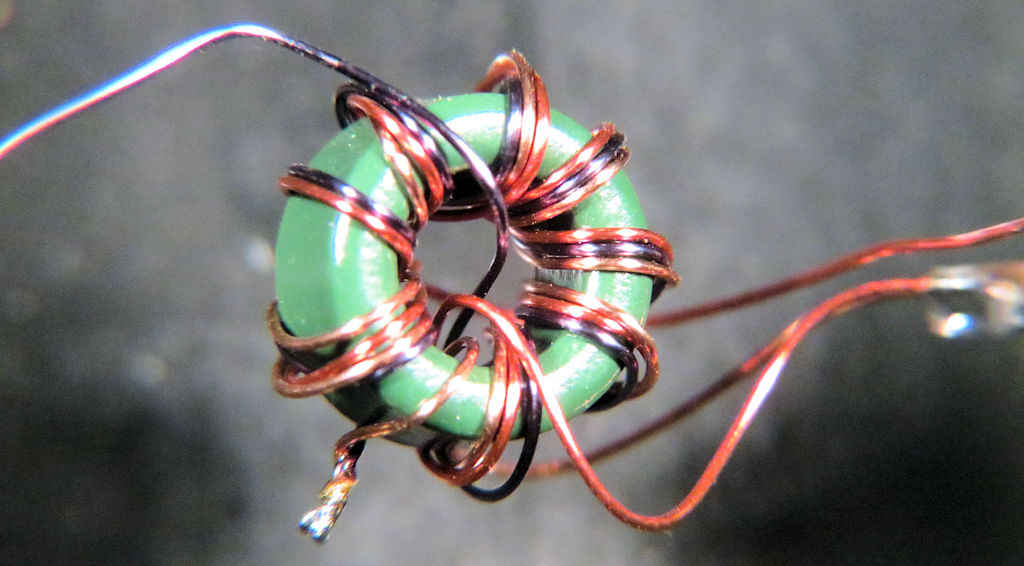

Zum Wickeln benutzt man einfach 3 Drähte die man nebeneinander auf den Kern aufbringt. 8x durch das innere. Die Wirklungen werden in Serie verbunden.
Whe wireing uses 3 wires side by side. Runn the wire packet 8 times through the inside. The windings get connected in series.

Wickelschema
X

Wickelschema 1-2 2-3


Wickelschema

Wickelschema
