Netzgerät MDP-XP

Dieses Gerät triggert bei vielen den "haben wollen Reflex" , abgesehen davon ist es ein wirklich nettes Spielzeug.


Power Supply MDP-XP

This device triggers the "I want this" reflex. Apart of that it is a really nice toy!


Technisches Daten:
  • Eingangs Spannung 4,2-30V
  • Eingangs Strom Maxi 6A
  • Ausgangsspannung 0-30V
  • Ausgangsstrom 5A
  • maximale Gesamtleistung 90W

Technical specs:

  • Input Voltage 4,2-30V
  • Input up to 6A
  • Output 0-30V
  • Imax 5A
  • max power 90W

Schachtel
X

Schachtel Netzteil

Schachtel

Schachtel Netzteil


Das Interessante an dem Gerät ist es kann sowohl als Stepdown oder Stepup Konverter eingesetzt werden. Die Spannung und maximal Strom wird am Netzteil konfiguriert und dann soweit es geht konstant gehalten. Auf dem Netzteil kann man ein optionales Bedienteil aufsetzen das einerseits die Konfiguration einfacher macht, und das Verhalten der Spannung und Strom in einem Zeitverlauf ansehen. Die Bedieneinheit kann bis zu 6 Netzteile steuern. Die Kommunikation zwischen dem Bedienteil und den bis zu 6 Netzteilen erfolgt über eine 2,4GHz Funkverbindung. Die Bedieneinheit wird mit 5V betrieben, das kann mit einem kurzen Schwanzerl-Kabel aus dem Netzteil entnommen werden. Es kann aber auch über andere Quellen auf über einen mikro USB Stecker versorgt werden. Damit kann man die Bedieneinheit einige Meter abseits der Netzteile benutzen.
The most interesting feature on this device is it acts as step down / setep up converter. The voltage and max current can be configured on the power supply. It holds the output within those limits. There is an optional display which can be placed on top. It offers more easy configuration and has a large display to monitor voltage and current on the output. The optional display unit allows to monitor con configure up to 6 power supplies. Communication between the power supply and the display is done via a 2,4GHz radio connection. The display unit is powered by a 5V supply on a mini USB connector. There is a short cable to drain that 5V from one of the power supplies. It is also possible to use any external source. Via the radio connection the display and the actual power supply may be installed with some distance.

Netzgerät
X

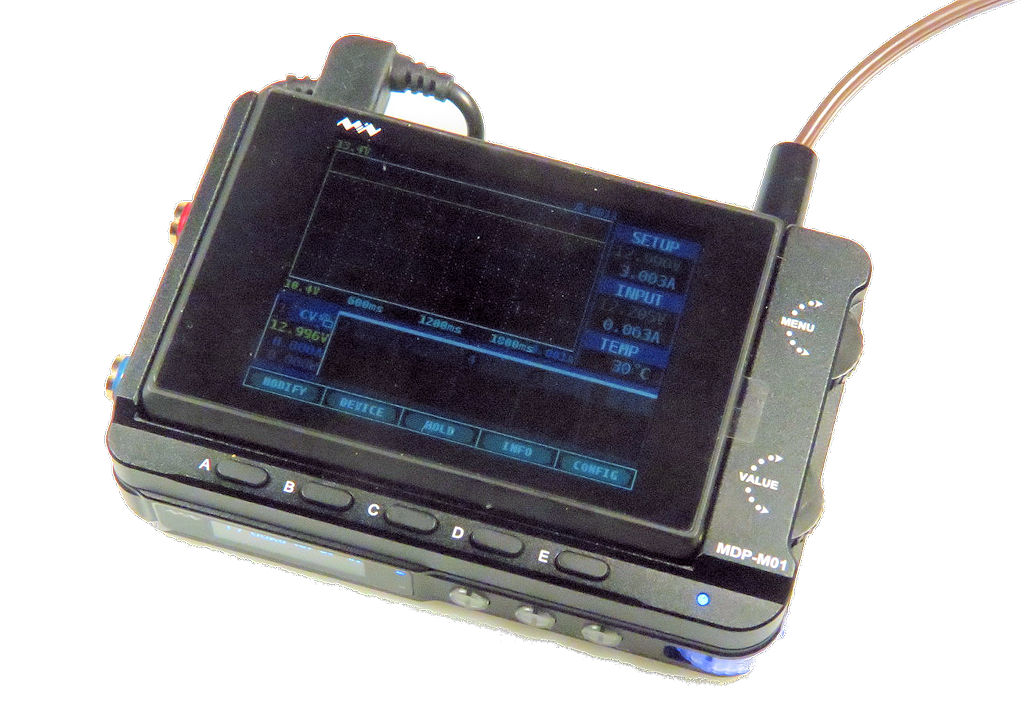

Bedienteil mit Netzgerät darunter

Netzgerät

Netzgerät Kombination


Netzgerät
X

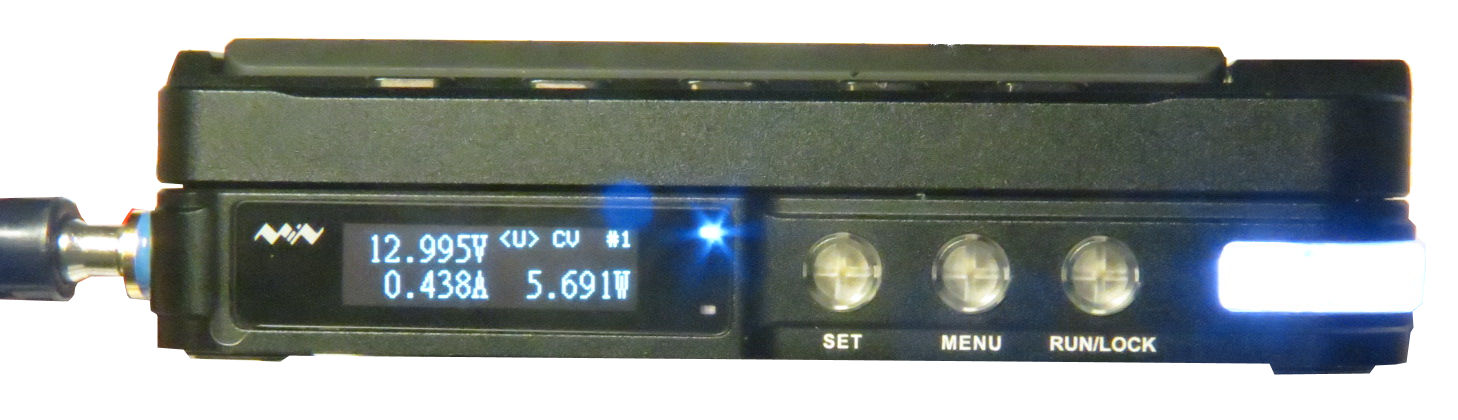

Netzgerät von vorne

Netzgerät

Netzgerät


Die Netzgeräte selbst haben 3 Tasten mit denen man die Sollwerte einstellen kann sollte man nicht das "Komfort Bedienteil MDP-M01" nicht haben. Das Dreh-Rad an der Ecke der Netzteile verstellt recht leicht unabsichtlich die Werte. Der Hersteller hat das erkannt, man kann die Bedientasten sperren, damit keine "Unfälle" passieren.
The power supplies have 3 buttons to configure the limits. Of course it is much easier to use the larger display unit MDP-M01. The incremental wheel on the side to modify the values sometimes causes unintended changes. Therefore the power Supply offers a lock function on the 3rd button, to avoid accidents.

Netzgerät
X

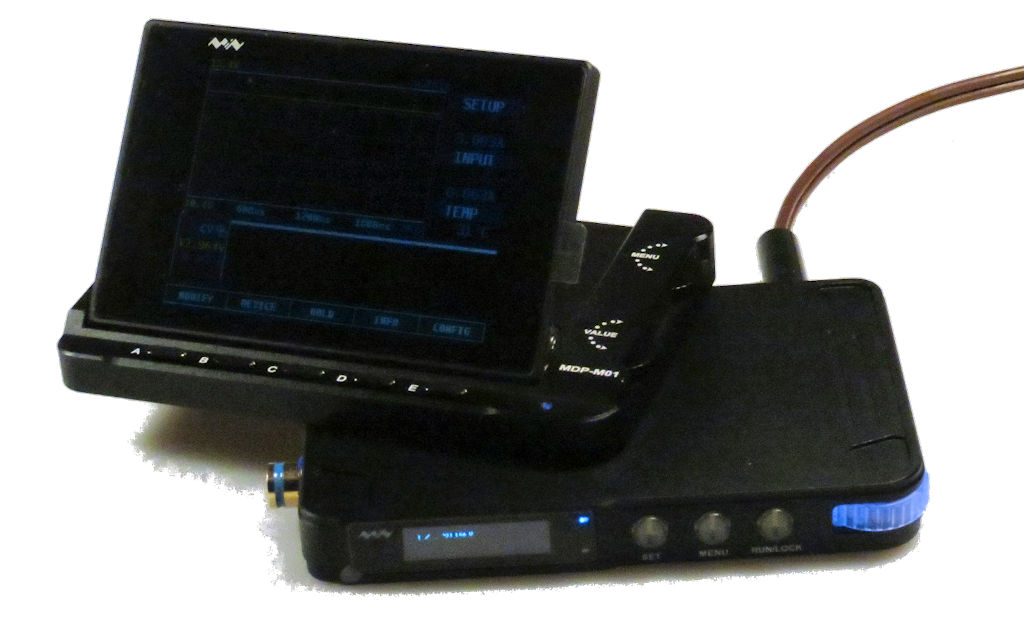

Die 2 Teile getrennt

Netzgerät

2 Teile


Spannungsversorgung erfolgt über einen typischen 5,5mm Rundstecker mit 2,5mm Innen-Pin oder über eine USB-C Schnittstelle. Man darf gleichzeitig aber nur einen der Stecker benutzen. USB-C erlaubt auch höhere Spannungen als die typischen USB 5V. Das habe ich aber noch nicht verifiziert, wäre natürlich von großem Vorteil wenn man höhere Leistungen entnehmen will.
The power connection on each individual power supply is made via a 5.5mm round connector wit a 2,5mm pin inside or via a USB-C connector. It is only allowed to use one of them. USB-C offers even higher voltages that 5V, I haven't checked that for now. Of course it is a big advantage to keep current down on higher power ratings.

Buchsen
X

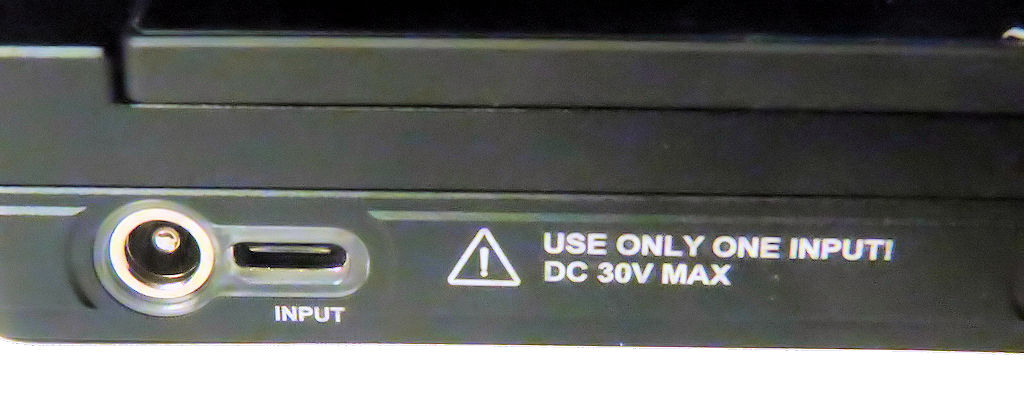

Eingang

Buchsen

Eingang


Ausgang des Netzteiles sind 2 4mm Bananenstecker. Es liegen dem Netzteil 2 Kabel mit Krokoklemme bei. Die Buchsen sind rot und blau beleuchtet, wenn der Ausgang eingeschaltet ist werden diese färbig ausgeleuchtet.
Output terminal of the power supply are 2 4mm banana sockets. the power supply box ships 2 cables with crocodile connectors. The terminals have a light indicator as soon as power is attached. / switched on.

Buchsen
X

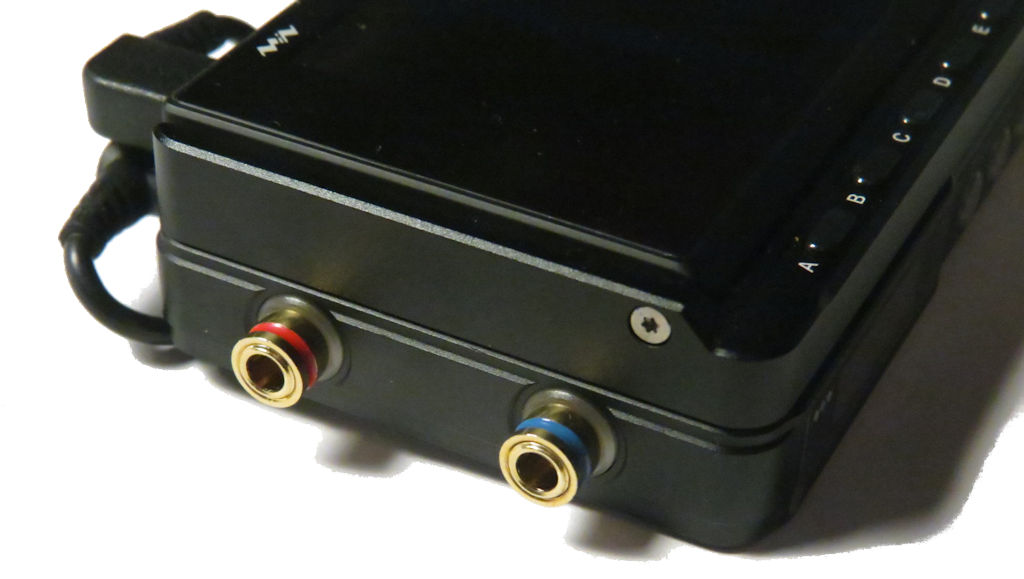

Bananen Buchsen

Buchsen

Buchsen


Das Netzteil ist alleine benutzbar die Bedienung über das Display ist bequemer
The power supply may be used standalone, it is easier using the bid display unit.

Buchsen
X

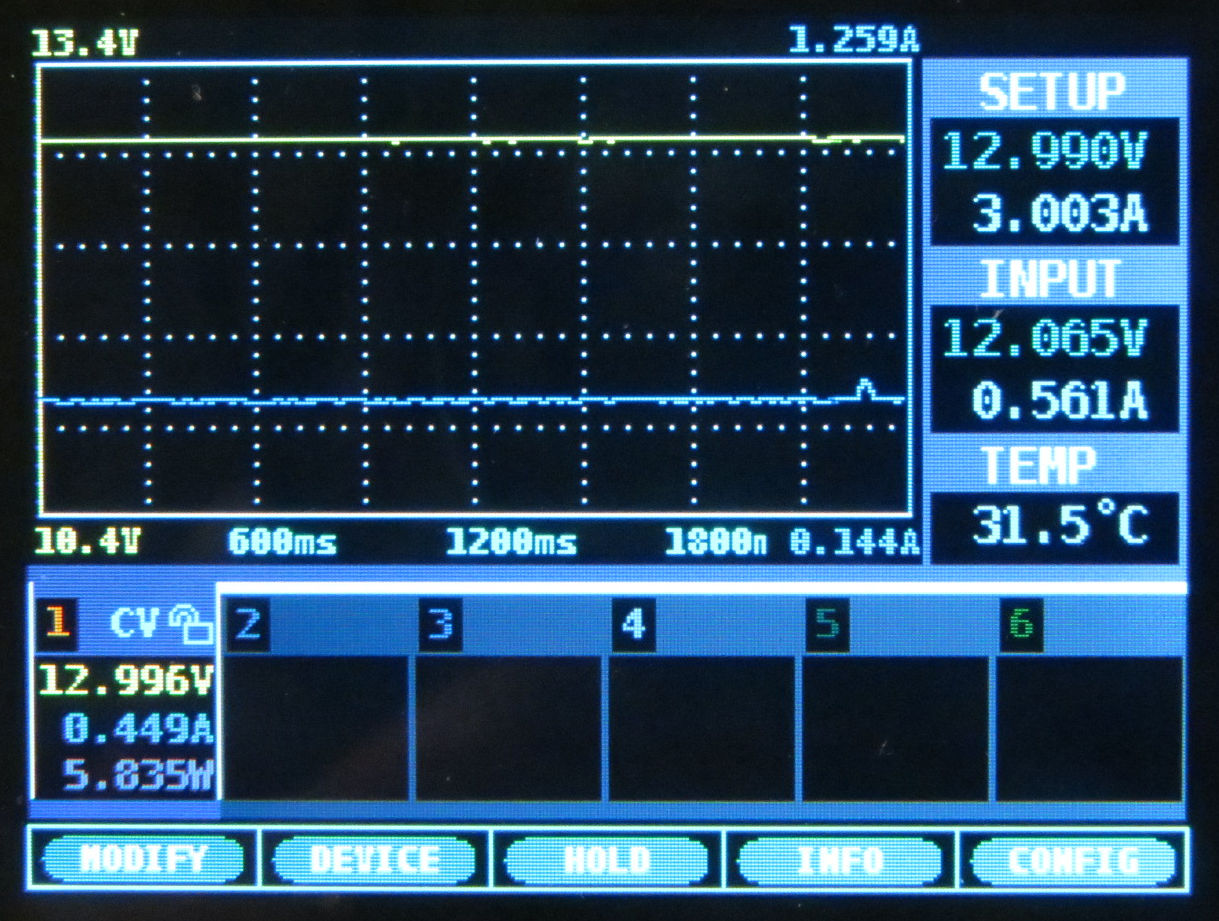

Display mit Beobachtung von Spannung und Strom

Buchsen

Display Graohik


Buchsen
X

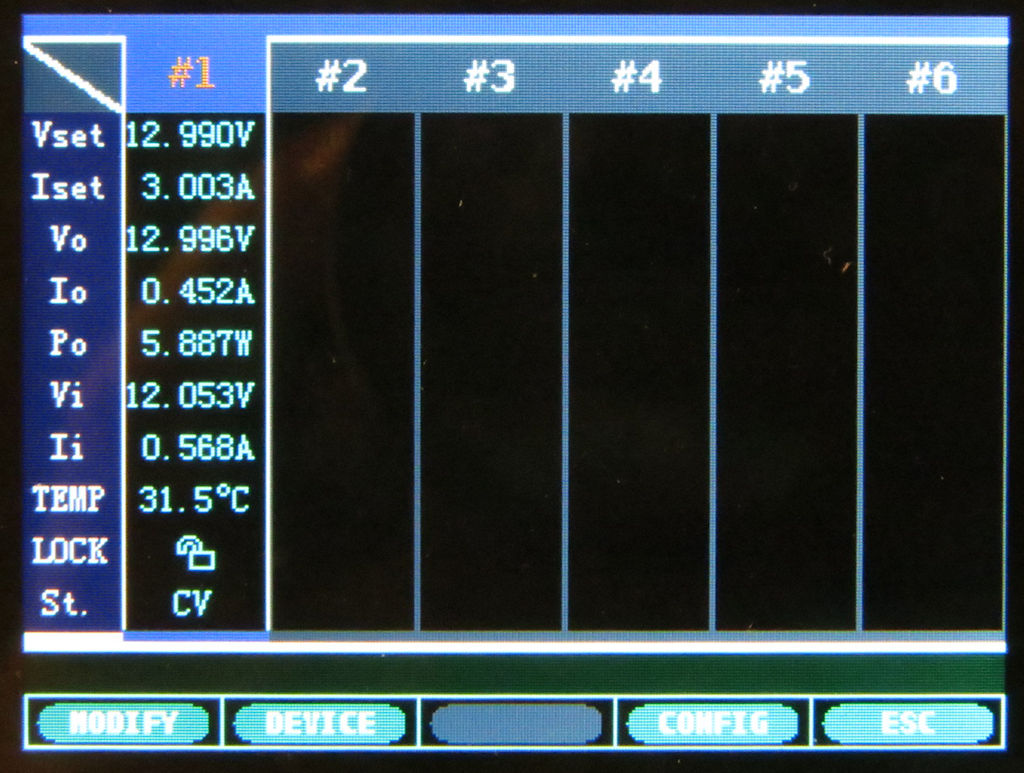

Detail Parameter für bis zu 6 Netzteile

Buchsen

Detail Anzeige
