Zugentlastung an UNUNs und BALUNs

Häufig hat man das Problem Kabel oder Drähte aufzuspannen. Der mechanische Zug darauf führt aber oft zu einer Beschädigung der Stecker Verbindung. Man kann darüber diskutieren ob man Kabel oder Drähte mechanischer Belastung aussetzt, bei Antennen ist das oft aber nicht so leicht möglich elektrisches und mechanisches zu trennen.


Strain-relief on UNUNs and BALUNs

Quite often there is a problem to mount wires and cables. The mechanical force on them damages the connector or pulls it out. Of course it may be discussed if it is a good idea to have strain on a wire. On antennas it is often difficult to avoid it.

Zugentlastung
X

Acryl Teil

Zugentlastung

Acryl Teil

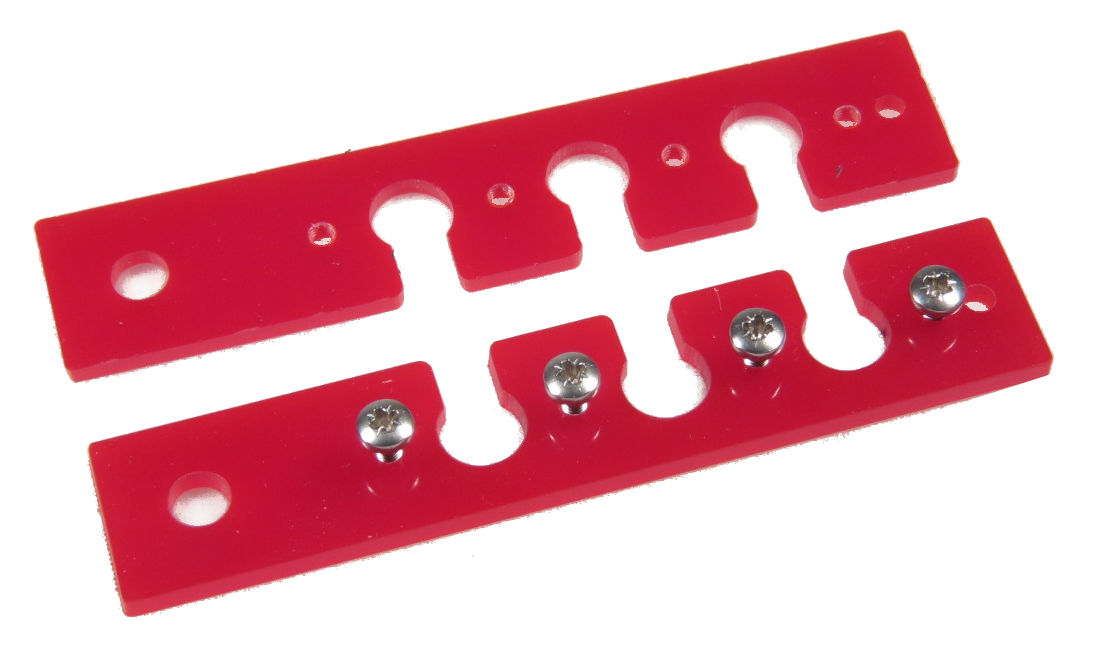

Hier nun ein simpler Vorschlag wie man das leicht ableiten kann. Aus nicht leitendem Material wird eine Vorrichtung gebaut bei der das Kabel "S" förmig durchgeführt wird.
I want to present a simple solution for that problem. A device made oiut of non conductive material where the wire is run through in a "S" shape.

Zugentlastung
X

Acryl Teil

Zugentlastung

Acryl Teil

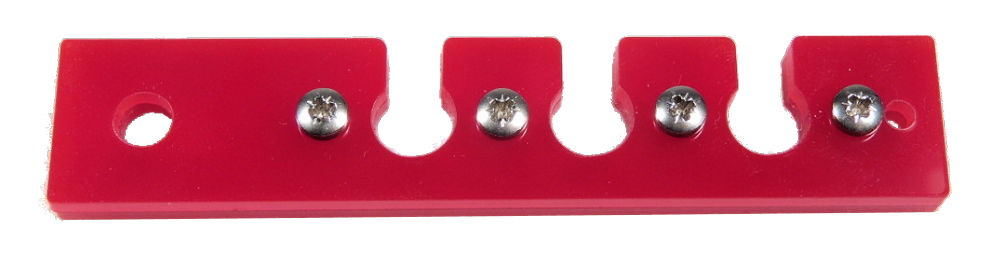

Es werden 2 Teile verschränkt montiert. Das verhindert ein Herausgleiten des Kabels und verstärkt das Material
There are 2 parts interlanced. This hinders the cable to jump out and it adds more strength to the device.

Zugentlastung
X

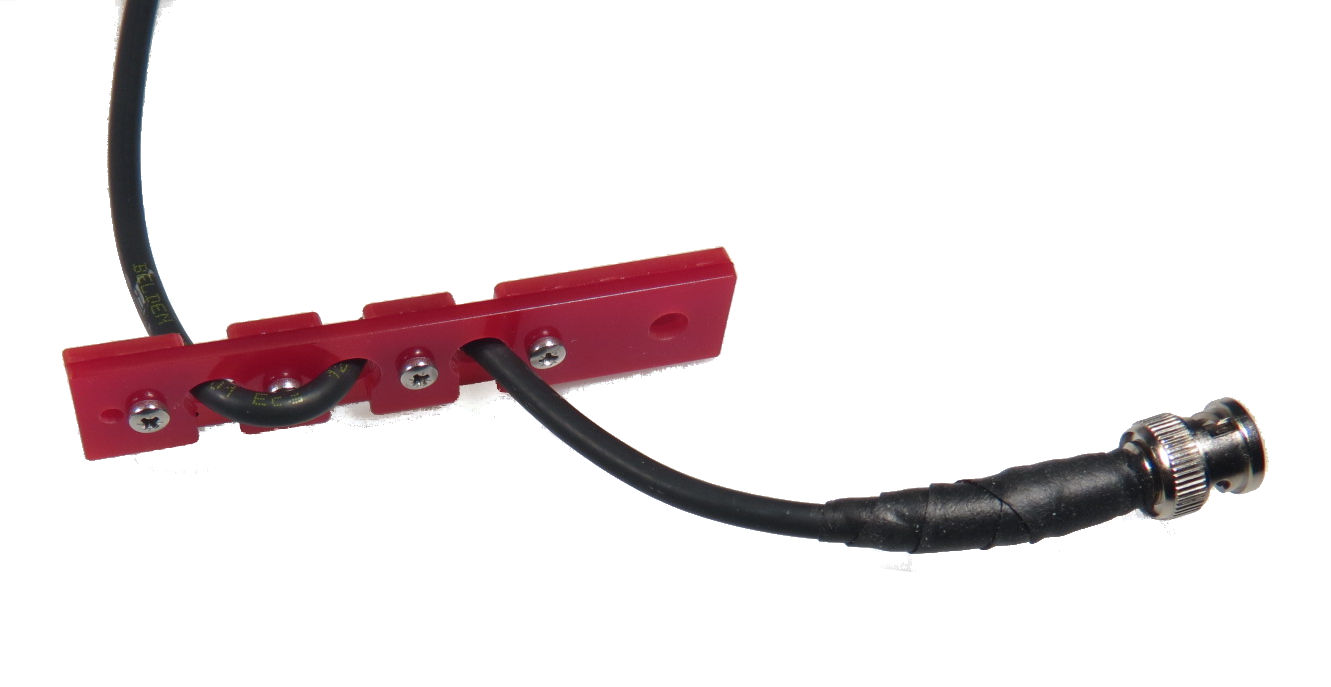

Demo mit Kabel

Zugentlastung

Demo mit Kabel



Die Zugentlastung baue ich normalerweise aus transparentem Material, für die Fotos hier auf der Seite habe ich zur besseren Erkennbarbeit un Rot gemacht, Es handelt sich um PMMA auch unter dem Handelsnamen Acrylglas bekannt. Der Vorteil deises Kuststoffs ist er ist UV fest.
Usually I use tranparent material for the devices. For better photos I used red material here. I used PMMA which as the advantage it is UV proof.
<
