Einsteiger Taste

Im Zuge verschiedener Nachfragen von Kursteilnehmern entstand die Idee einen Teilesatz zu entwerfen mit dem man zu geringen Kosten eine Straight Key aufbauen kann. Ende 2022 war's dann soweit OE3VBU und ich begannen in mehreren Durchgängen die Ziele festzulegen.
  • Einfacher Aufbau ohne Spezialwerkzeug, keine Spezialkleber, Farben Lacke
  • robuste Bauart, kein Billig 3D Druck
  • angenehme Benutzung
  • sicherer Betrieb
  • Attraktives ansprechendes Aussehen
  • Veröffentlichung der Zeichnungen als editierbare Datei
  • Angabe der Bezugsquellen der benötigten Teile
Das ganz grobe Preislimit ist deutlich unter €50,- zu bleiben, es wurde weniger als €25,- für das benötigte Material. Betrachtet man die Laserteile alleine ohne Fertigung sind's vermutlich nur €5,- bis €10,- Restliches Material könnte sich bereits in der wohl überall anzutreffenden Grabbelkiste verstecken.

Der Weg zur Taste und der Aufbau der Taste wird auf einer eigenen Seite beschrieben.


Starter Key

Based on several questions from students of the local morse class the idea was born to design a cheap starter key. By the end of 2022 OE3VBU and I started discussions about the goals of the project.
  • simple assembly, no special tools required, no special glue or paint
  • robust design, no cheap 3D print
  • pleasant use
  • save operation
  • attractive appealing appearance
  • publication of all drawings in an editable data format
  • definition of all sources for the necessary parts
A rough price limit is definitely less than €50,- it turned out to be less than €25,- for material. If you only count the laser parts it can get down to €5,- to ë10,-. Rest of the required part might be available in the omni present scrap box.

The way to the key and assembling the key has another page here...

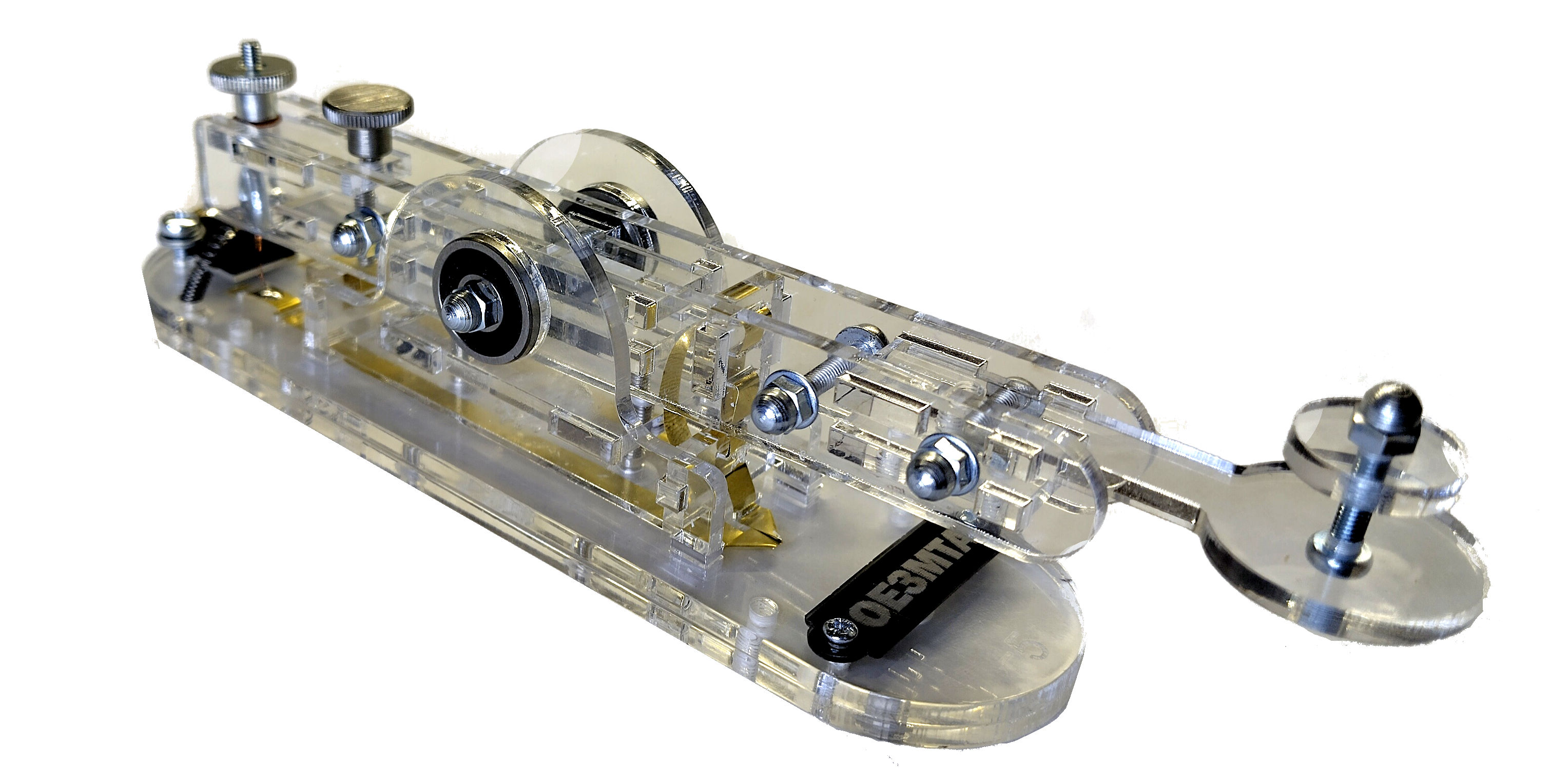

Der Erste Prototyp hat sofort funktioniert. Das Material ist 3mm Acryl das mit einem kleinen Lasercutter einfach zu bearbeiten ist. Man kann aber auch anderes Plattenmaterial benutzen.
The first prototype worked immediately. The material is 3mm acrylic glass. Any other 3mm sheet material can be uses as well.



Version 1

 Nach mehreren Iterationen der Konstruktion war die Taste nach einigen Wochen fertig und wurde der Community vorgestellt.

Version 1

 After several iterations of the design the key was finised after several weeks of work. Now the key is presented to the community to get some feedback..

Taste
X

Material kann auch durchgefärbt sein


Taste

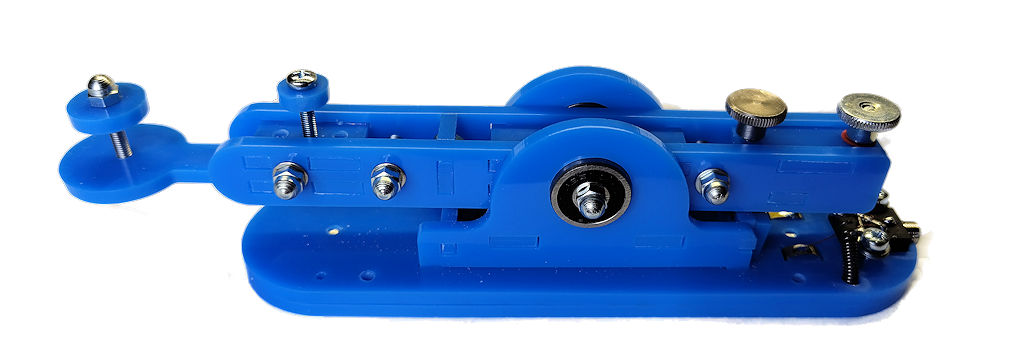

blaue Variante

 Taste
X

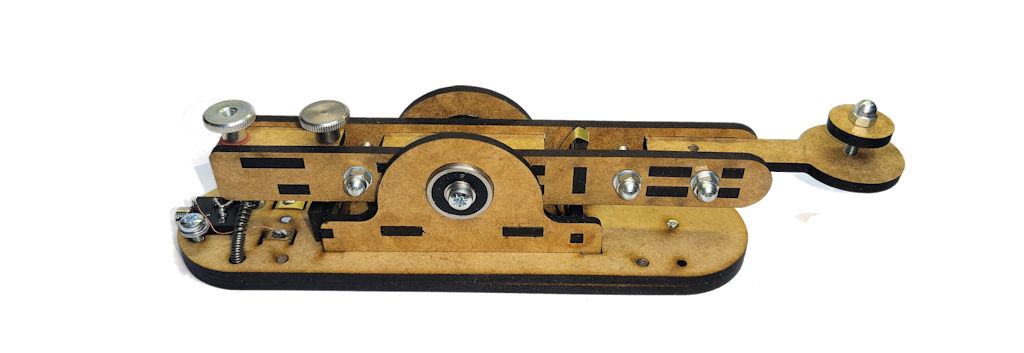

HDF Platten als Baumaterial


Taste

Holz

 Taste
X

Beschriftung und Seriennummer


Taste

CALL



Version 1 Modifikation 1

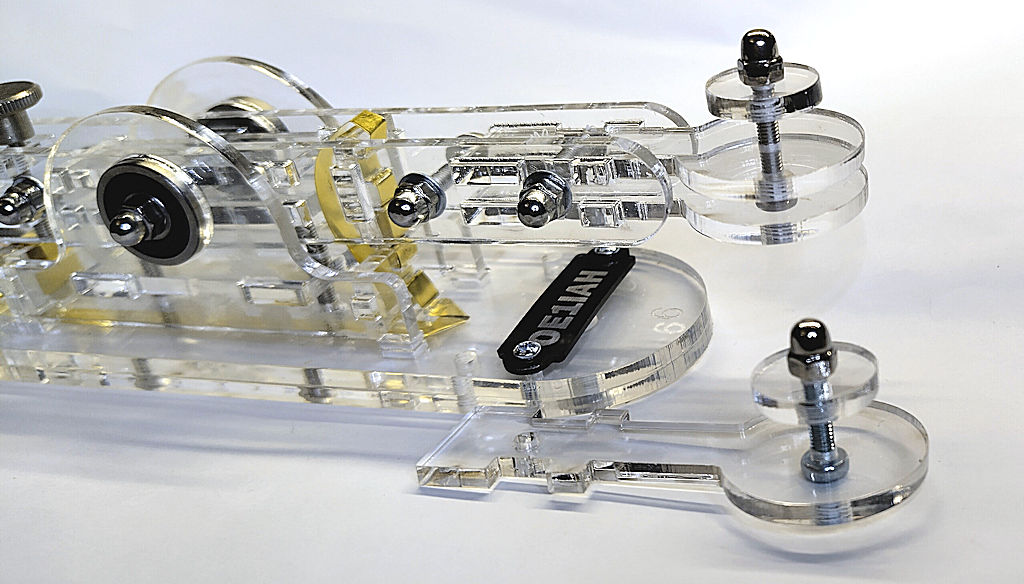

 Anlässlich eines Treffens im Clublokals des LV1 der OE-CW-G habe ich die Taste vorgestellt. Ein öfter geäußerter Wunsch war die Taste häter zu machen. Die Konstruktion der Taste hatte das Ziel besonders "weich" zu sein. Die Modifikation 1 hat einen kürzeren Löffel der doppelt ausgeführt ist und als Fachwerkträger funktioniert.

Version 1 Modification

 During a meetong of teh Austrian CW Group OE-CW-G I have presented the key. I received several requests to offer a variant with a mich harder feedback. The initial design has the goal to offer a soft key feedback. The modification has a double spoon which works as a truss construction.

TasteM1
X

erste Modifikation - Variante bringt eine härteres Tastgefühl


TasteM1

Variante



Modifikation 2

 Zur weiteren Festigung, so überhaupt nötig, habe ich eine Schraube im Fuß der Lagerwangen ergänzt.

Modification2

 To strengthen the assembly I have introduced another screw at the bottom of the bearing chicks.
