Frequenzweiche 2m 70cm

Während meines QO-100 Bauprojektes bin ich in das Problem gelaufen daß der IC705 nur einen Antennenanschluß hat. Das DX Patrol Konzept hat getrennte Kästchen somit 2 Eingänge für Up- und Downconverter. Um eine möglichst einfach Verkabelung zu der HF Kiste zu erreichen habe ich mich entschlossen eine Frequenzweiche zu bauen.

Kurze Recherche im Internet brachte einen Schaltplan mit 2 Filtern höherer Ordnung, der Tiefpass ist ein Tschebyscheff Filter zum Vorschein. Wage sehr wage erinnerte ich mich an meine Ausbildung, Tieze Schenk bestätigten die Vermutung daß die Schaltplanvorschläge zielführend sein müssten.


Frequency Splitter 2m 70cm

During my QO-100 project I stepped over the problem that the IC705 has only one antenna socket. The DX patrol stuff has 2 separate boxes for up- and downconverter. This means 2 connectors required. To offer a simple external cabling I decided to design a frequency splitter.

After a short research on the net I found a circuit based on a Chebyshef filter. I remembered some lessons in my education about it. Tieze Schenk proved this design correct. I own two copies,

Splitter
X

2m 70cm Splitter

Splitter

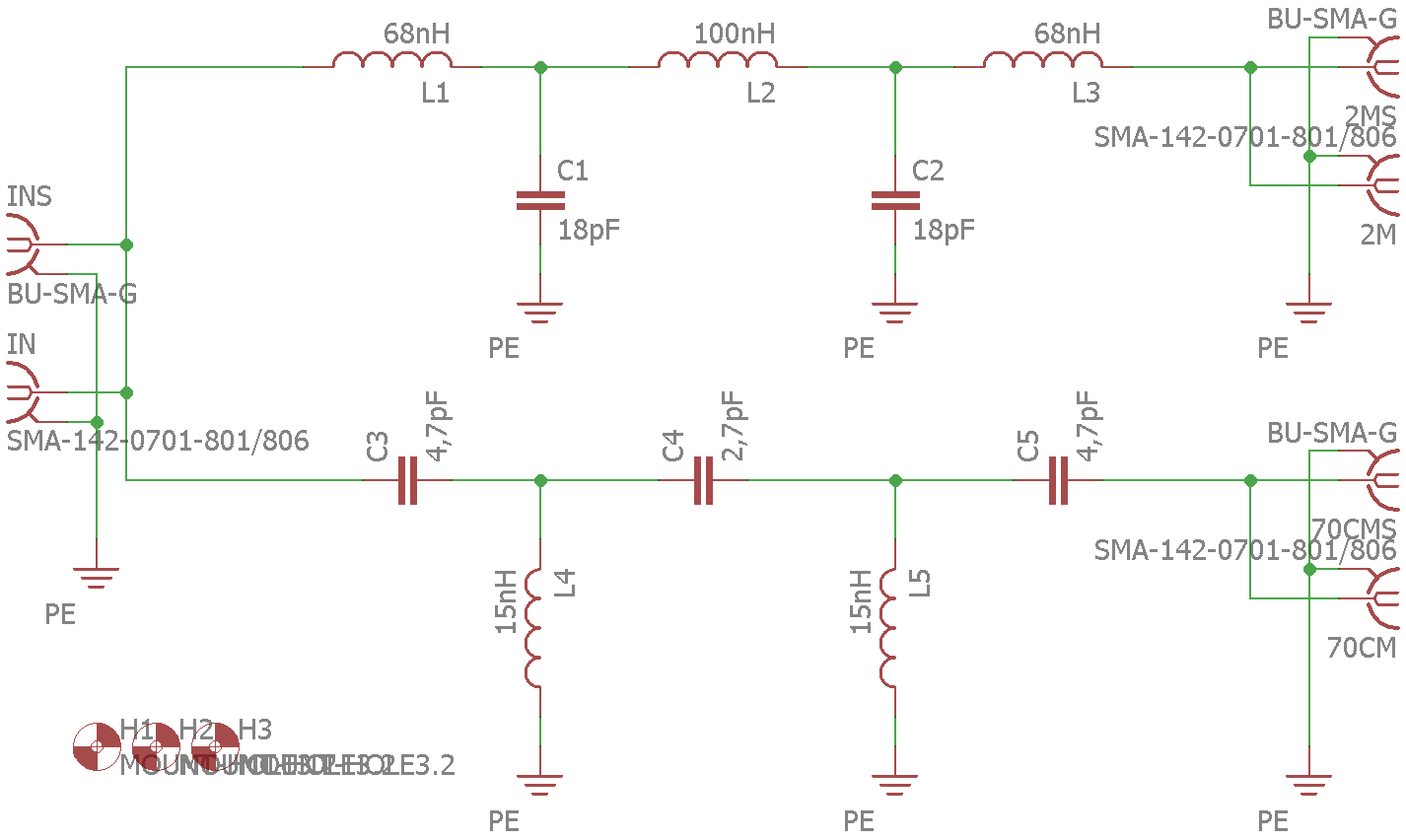

Schaltung der Frequenzweiche

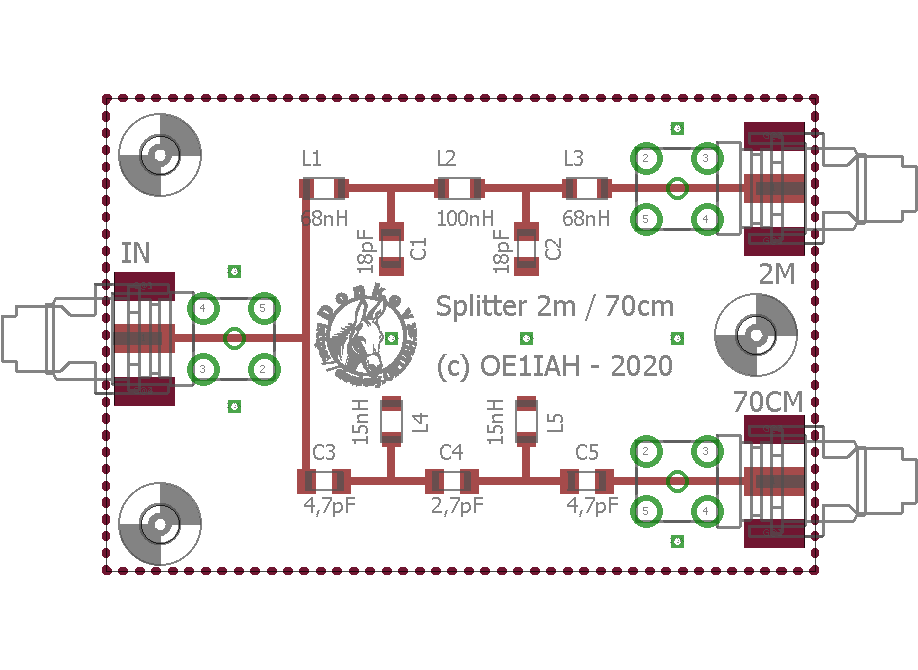

Obiger Schaltplan in Eagle gezeichnet führte zu der nachfolgend abgebildeten Platine

The circuit above was converted into a board drawing.

Splitter
X

Platine des Splitters

Splitter

Platinenzeichnung

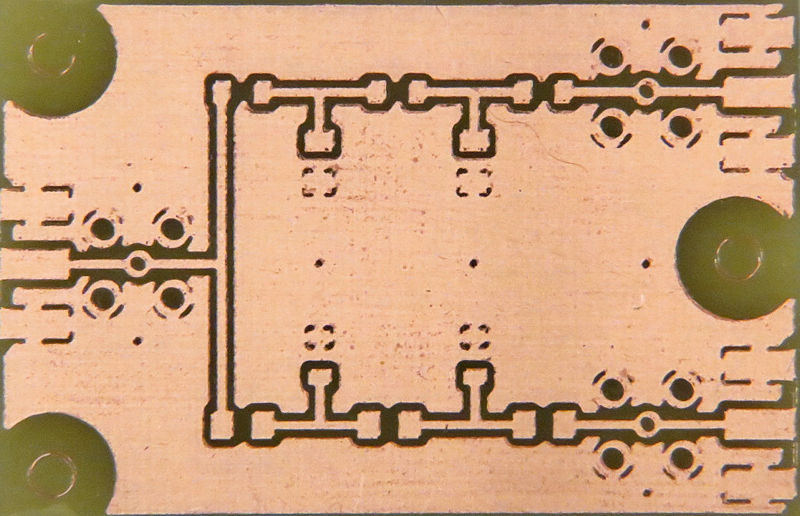

Prototyp
X

Prototyp Platine

Prototyp

Prototyp Platine




Bei den ersten Tests mit Bauteilen habe ich festgestellt, die SMA Buchsen haben eine kleinere Bauform. Da muß die Platine noch umgezeichnet werden. Genau deshalb macht man Prototypen.

This prototype board showed that I used the wrong foot print for the SMA connectors. It is easy to fix it. That's the reason why prototypes are made.

Prototyp
X

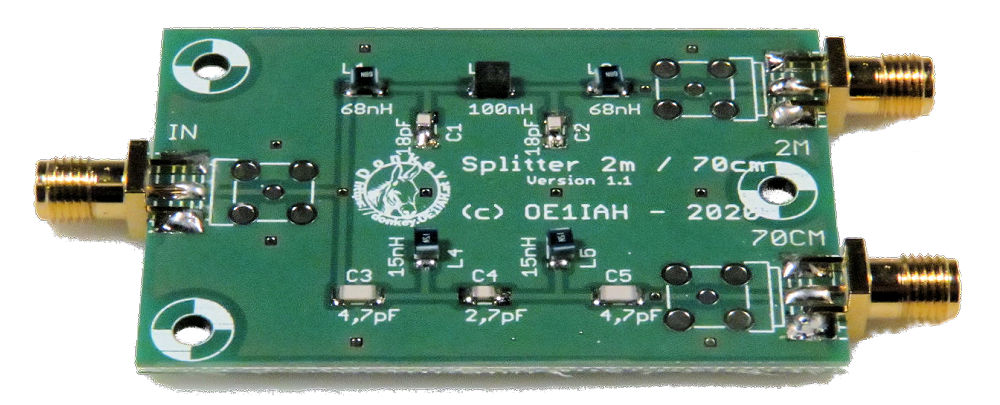

fertig bestückte 2m 70cm Platine

Prototyp

fertig bestückte 2m 70cm Platine



Die Platine ist 4x6cm groß da ragen dann noch die SMA Buchsen raus. Geschätzt sollte der Splitter etwa 20W Leistung vertragen. Mein primäres Ziel ist der Einsatz für einen QO-100 Konverter, da ist Leistung ohnehin nicht gefordert. Mit dem Splitter kann man über ein Kabel Up und Downstream machen. Selbstverständlich ist dann nur entweder Senden oder Hören möglich.
The board is 4x6cm in size. The SMA connectors are outside of that size, I guess the maximum power will be about 20W. My primary goal is to use it in a QO-100 converter. There is no power needed at all. So I can use just one cable between the transceiver and the up/down converter box. Of course it offers only sending or receiving at at time.




Die Platine werde ich auch für OMs fertig aufgebaut, ohne Gehäuse, anbieten.

I plan to offer the board as fully assembled board without a case.
