Antennen für Mobil Geräte

Hier sollen mehrere Antennen für den Mobilen Einsatz vorgestellt werden. Es handelt sich um verschiedene Typen die man auf Handsprecher aufschrauben kann. Typischerweise sind das die "Gummiwurstel" Antennen. Alle haben mit in einer oder anderen Art sehr überrascht. Verallgemeinernd keine der Antennen ist wirklich gut kaum ein SWR unter 2.


Antennas for mobile Radios

I want to present several antennas for mobile hand held radios. Usually they get screwed on the radio. All of the antennas surprised me on one or the other way. Generally speaking the performance of the antennas is not surprising good SWR is hardly below 2.


Anytone High Gain

Diese Antenne war dem Anytone 878 beigepackt. An sich habe ich nicht überraschend viel erwartet von der Antenne sie ist aber im Vergleichsfeld recht gut. Überraschenderweise kann sie auch auf 2m durchaus vernünftige Messwerte liefern, völlig unerwartet für's 2m Band bei der kurzen Bauform

Anytone High Gain

This antenna was included in the Anytone 878 box. I did not expect much from this antenna but was really surprised by the measurement results compared to the other antennas. Especially the performance on the 2m band is quite good if you consider the short length.

N2 Antenne
X

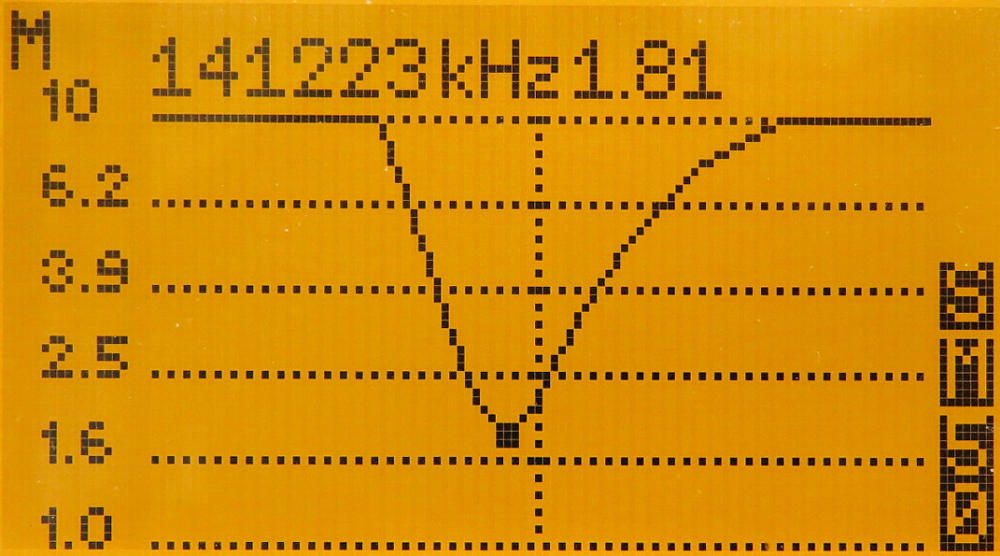

AT HighGain 2m

N2 Antenne

AT HighGain 2m


N2 Antenne
X

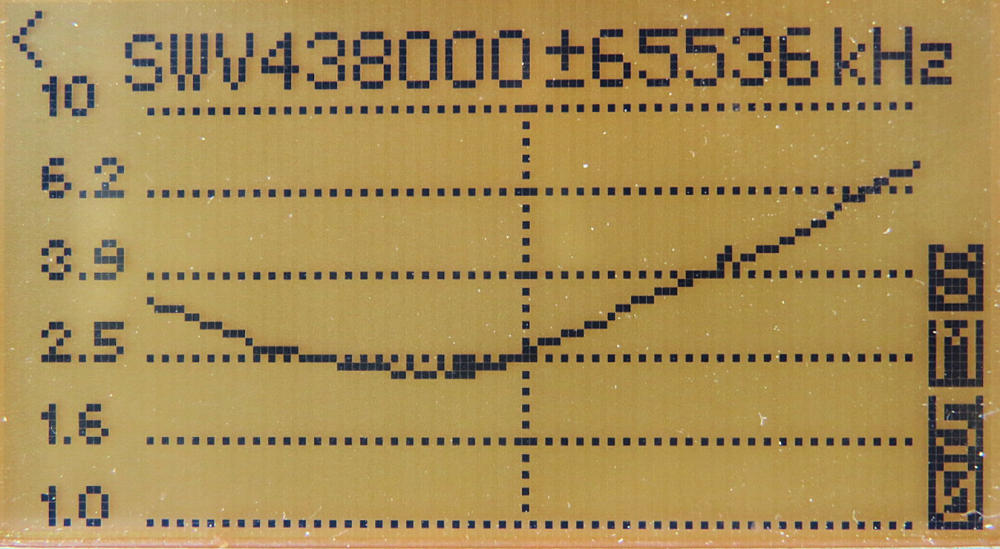

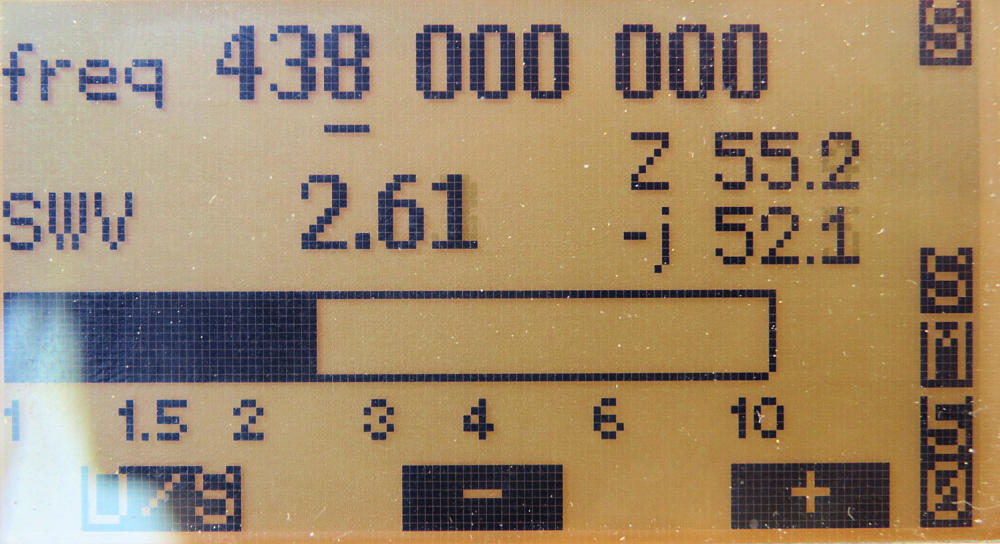

AT HighGain 70cm

N2 Antenne

AT HighGain 70cm


N2 Antenne
X

AT HighGain

N2 Antenne

AT HighGain



TengKo AL-800 Dual Band

Das Besondere an der Antenne ist die Teleskop Bauform. Im 2m Band ermöglicht das kompakte Ausmaße beim Transport. Für den 2m Betrieb wird die Antenne auseinander gezogen und passt so eher zu dem Längeren Band. Im oberen Teil gibt es noch eine Verlängerungsspule und nochmals einen Teleskop Teil.
Für 70cm kann man die Antenne zusammen schieben. Es gibt zusätzlich einen kurzen austauschteil für das 70cm Band.

TengKo AL-800 Dual Band

The specialty of this antenna is the telescopic part. On 2m this allows compact size during transportation. On 2m the antenna is pulled out and fits much nicer to the longer 2m band. The upper part of the antenna has a coil and a second telescopic part.
On 70cm the shrined antenna works as well but there is also a replicable part especially for 70cm.

N2 Antenne
X

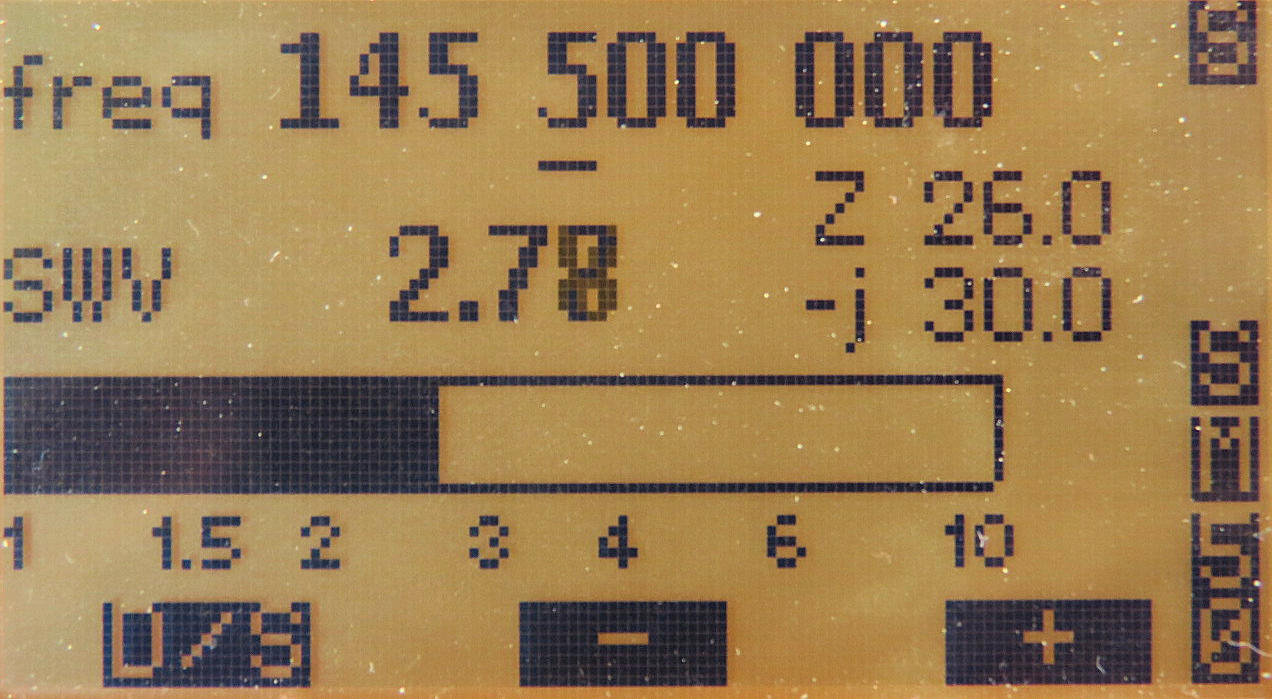

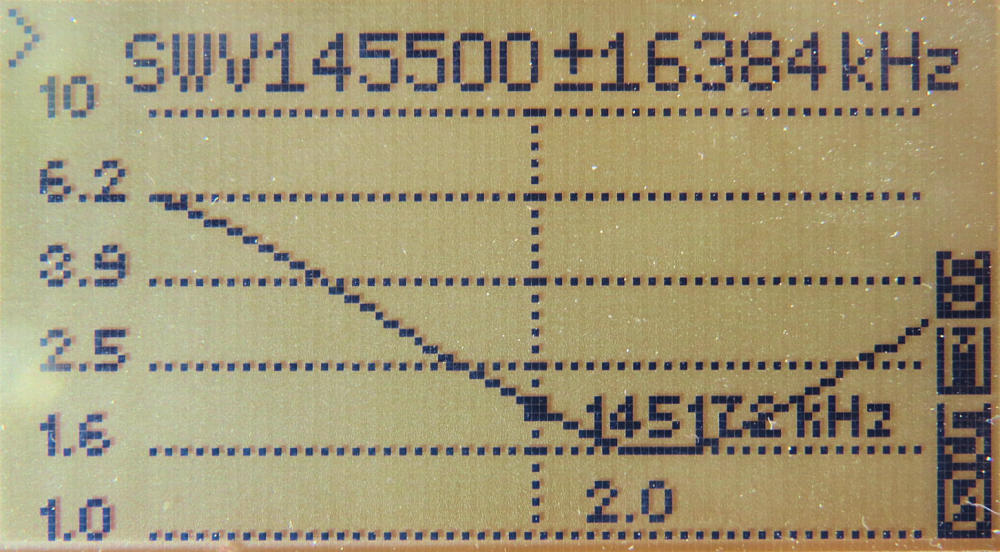

TengKo AL-800

N2 Antenne

TengKo AL-800


N2 Antenne
X

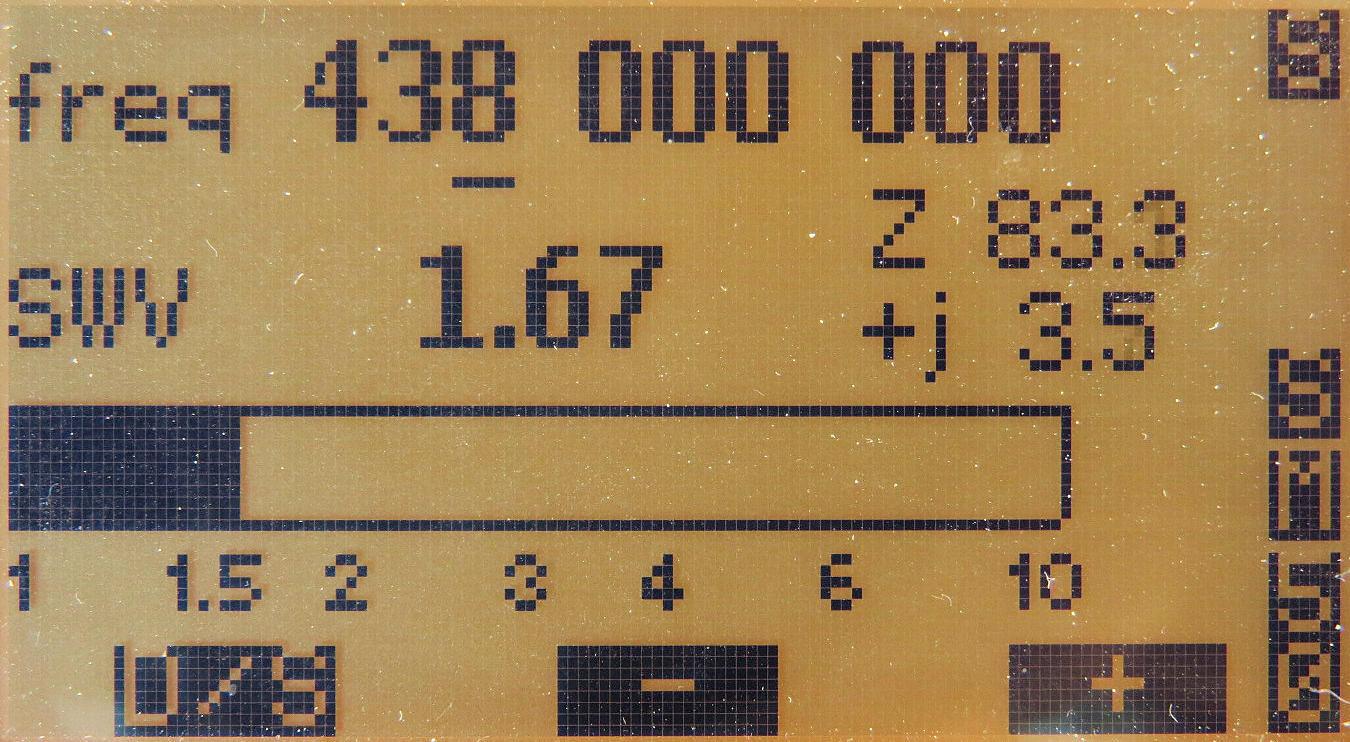

TengKo AL-800

N2 Antenne

TengKo AL-800


N2 Antenne
X

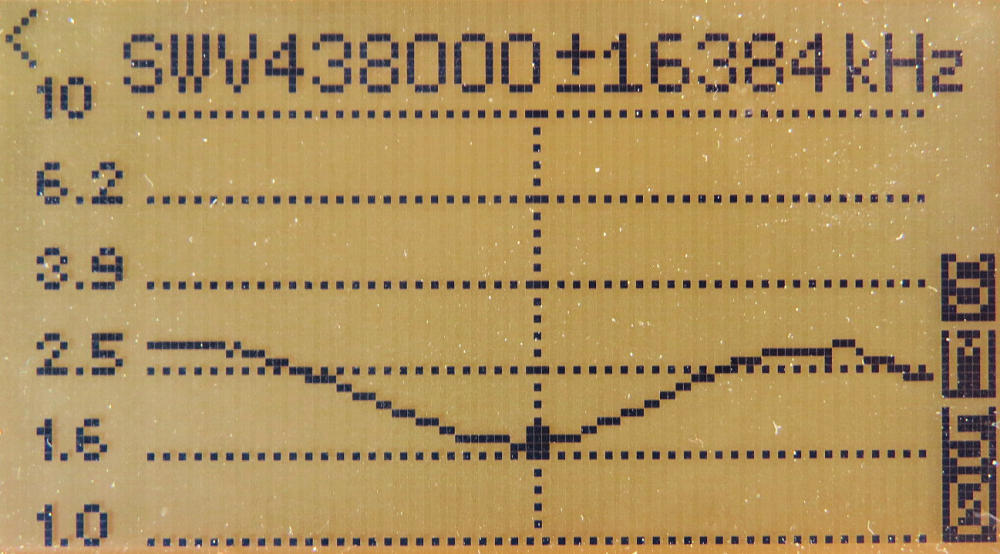

TengKo AL-800

N2 Antenne

TengKo AL-800


N2 Antenne
X

TengKo AL-800

N2 Antenne

TengKo AL-800



RADIODDITY RD771

Diese Antenne ist ein eher längerer Typ. Man erkennt keine speziellen Verlängerungsspulen, die Antenne arbeitet gut auf beiden Bändern.

RADIODDITY RD771

This antenna is a bit longer one. There is no special coil visible. The antenna works well on both bands.

N2 Antenne
X

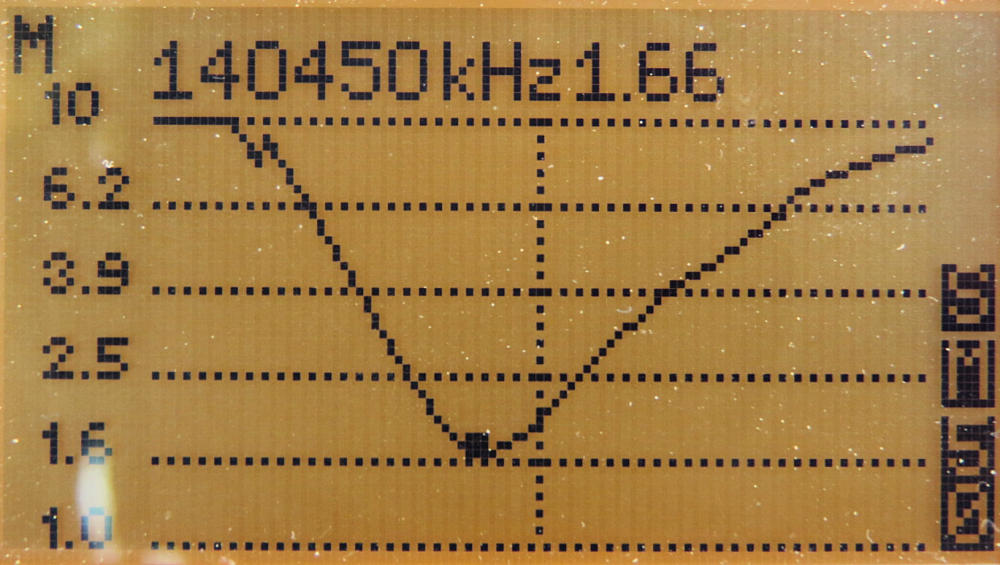

RADIODDITY RD771 2m

N2 Antenne

RADIODDITY RD771 2m


N2 Antenne
X

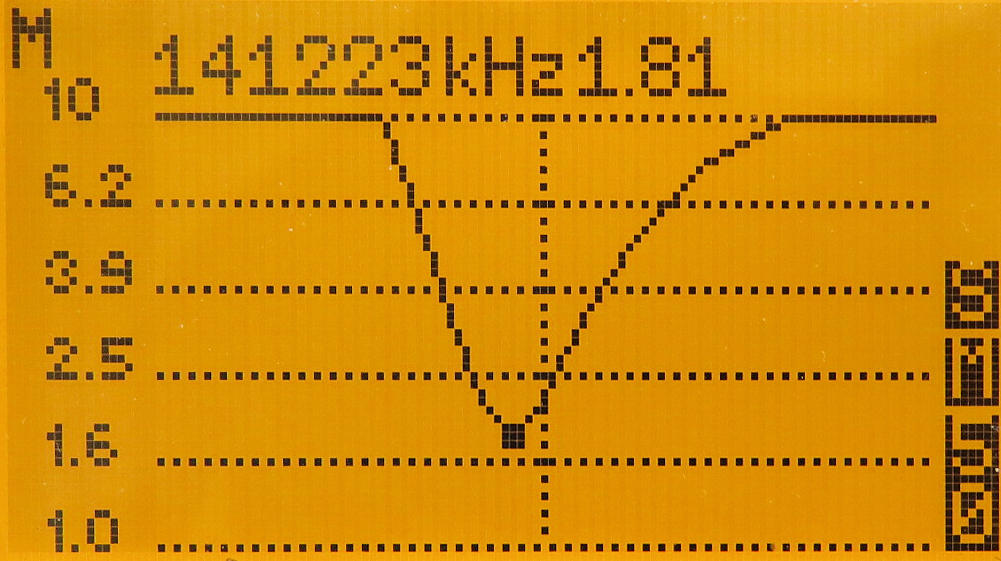

RADIODDITY RD771 2m

N2 Antenne

RADIODDITY RD771 2m


N2 Antenne
X

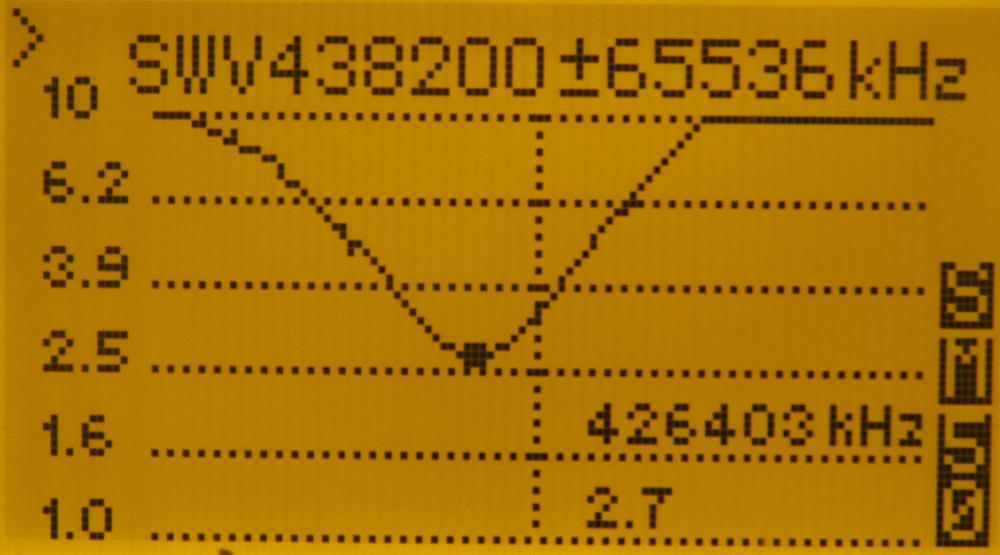

RADIODDITY RD771 70cm

N2 Antenne

RADIODDITY RD771 70cm
