Kabel Anschluss Box

Meine Funkgeräte stehen in meinem Büro im Keller. Um von außen in das Haus zu kommen habe ich ein großes Loch 20mm für die Kabel in die Wand gebohrt. Außen soll dann eine Buchsen Leiste den Anschluss diverser Kabel ermöglichen. Meine erste Idee war eine kleine unauffällige Box für 2 PL Buchsen. Leider habe ich völlig übersehen wie viel Platz die Stecker am Kabel benötigen.

Cable Connector Box

My shack is in my house's basement. To run the cables from outside in my office I drilled a 20mm hole. On the outsode I mounded a box to give shelter for connectors. I use PL connectors here but my first box was simply too small. It was not possible to close the case. The cable connectors are simply too lonmg.

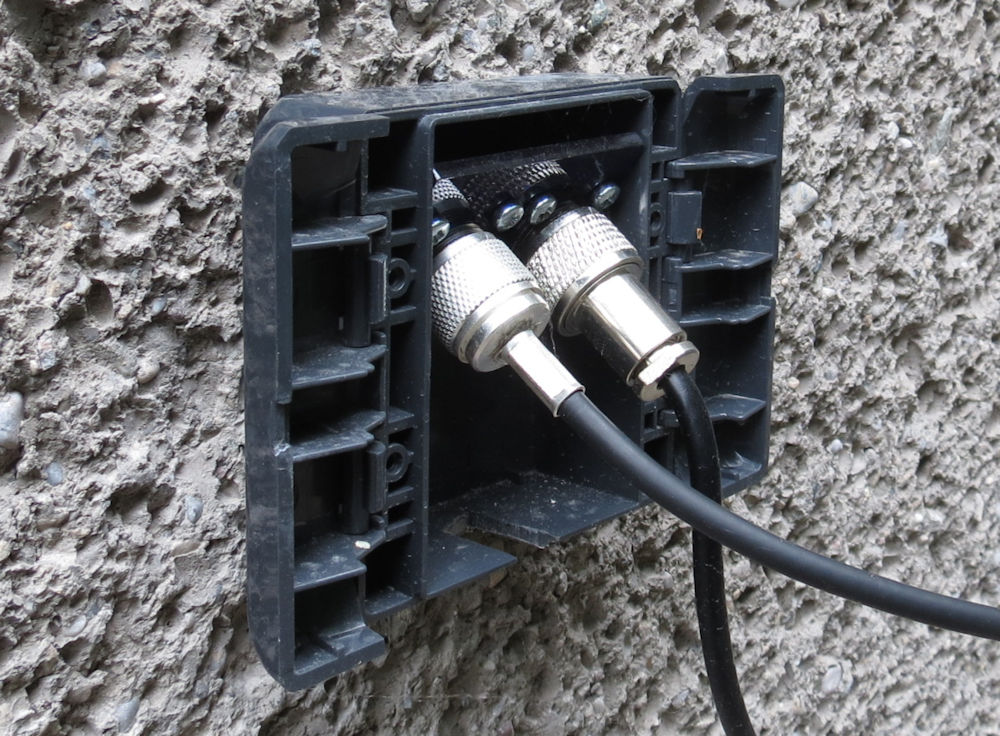

kleine Box
X

zu kleine Box

kleine Box

zu kleine Kabel Box



Das obige Bild zeigt den ersten gescheiterten Versuch. Das Grundkonzept habe ich dann auch bei der größeren Box wiederholt. Richtung Wand gibt es ein Loch für die Kabel, unten in der Box ist ein Schlitz um die zulaufenden Kabel unter zu bringen. Das soll offen bleiben damit eingedrungene Feuchtigkeit wider heraus kann.
Die PL Buchsen sind in Acryl Streifen montiert die in der Box befestigt werden. In der Version 2 gibt es insgesamt 6 Montageplätze, weil man nie genug Rangiermöglichkeiten haben kann. In Zukunft will ich für die höheren Frequenzbereiche auch N Stecker vorsehen.
Die Montagehalterung in der Box ist aus 3mm Acryl gefertigt. die Teile sind mit einem Lasercutter geschnitten, so war die Anfertigung schnell und präzise möglich. Die Verklebungen mache ich mit Acrifix das ist ein Spezialkleber für Acryl der auch UV Fest ist.
Die Buchsen sind mit 4 M3 Schrauben befestigt im Acryl sind M3 Gewinde geschnitten, damit man bei der Montage nicht auch noch mit kleinen Muttern hantieren muß. Für den Kabelschirm sind jeweils 2 Lötfahnen mitgeschraubt.
The picture above shows the first attempt. The basic concept was repeated with the second box. There is a hole on the box to run the cables into the wall. The cables coming in have space in the bottom box wall. This allows ventilation to get rid of humidity which is in the box.
The PL connectors are mounted on a acryl shed. Three are up to 6 mounting paces. You can never have enough connectors around.
The mounting rack was cut with a laser plotter out of 3mm acryl material. This is easy and fast to produce. I mounted the stuff with a glue named "Acrifix" especially for PMMA. It is UV save important on outside installations.
The connectors are mounted with M3 screws. The support got m3 threads cut in to save nuts during installation. Screws alone are much easier. Each socked got 2 soldering tags to connect the shield.

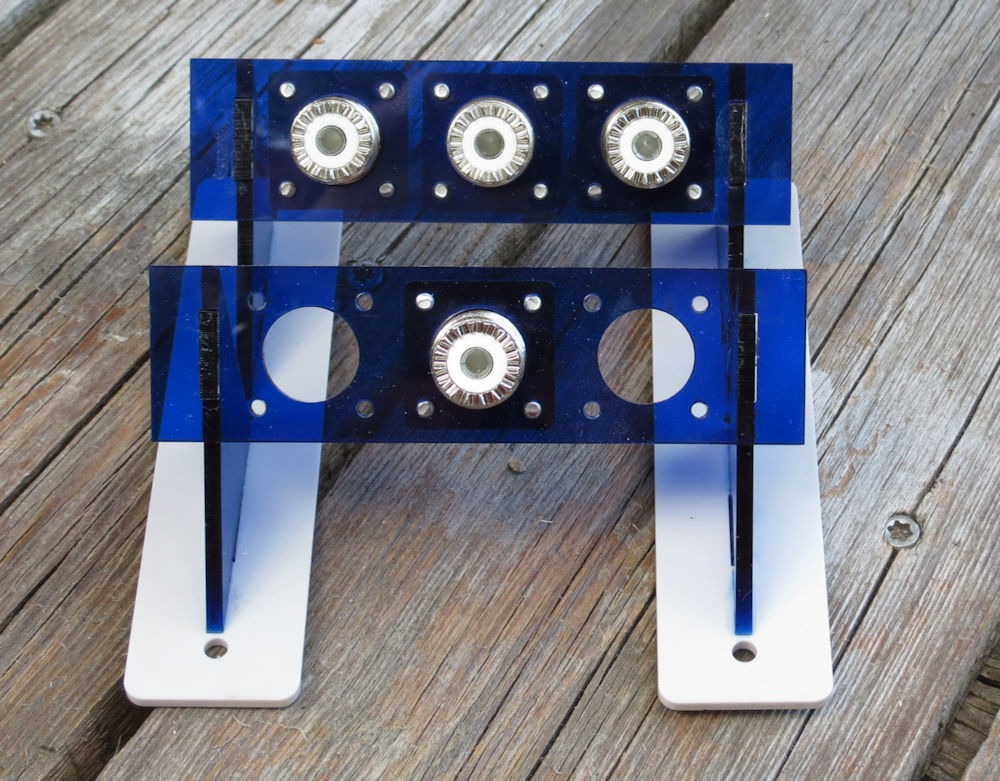

Gestell von vorne
X

Gestell von vorne

Gestell von vorne

Gestell von vorne

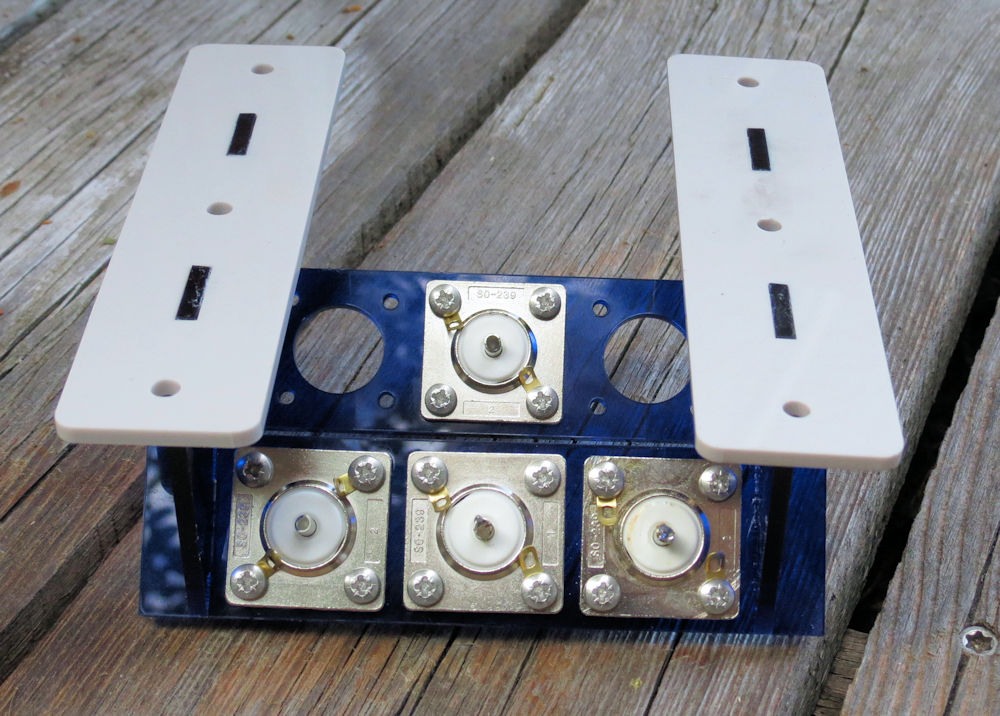

Gestell von hinten
X

zGestell von hinten

Gestell von hinten

Gestell von hinten

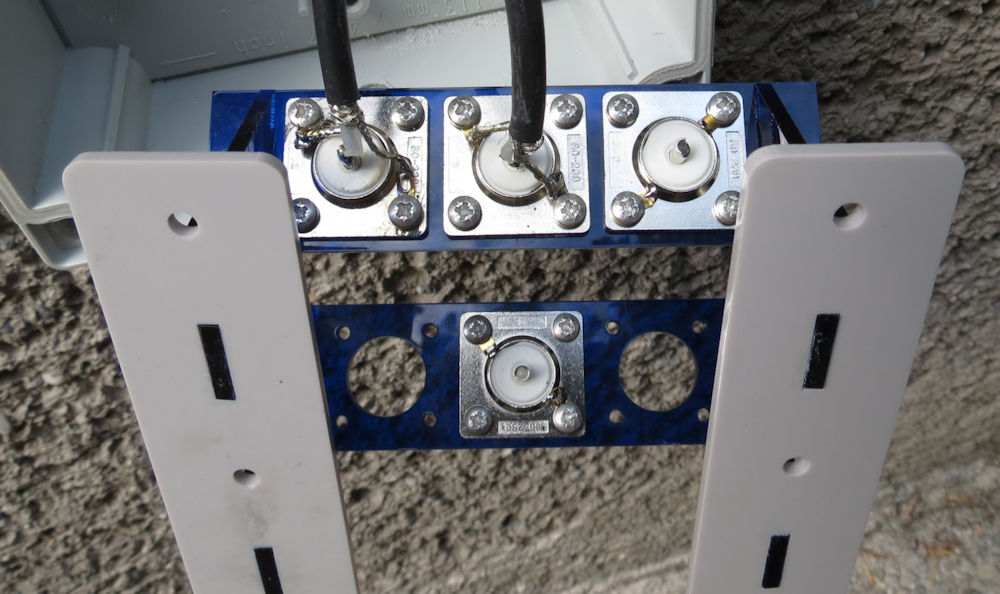

Kabel montiert
X

Kabel montiert

Kabel montiert

Gestell mit montierten Kabel



Die Box kann mit 4 großen Schrauben in den Ecken leicht geöffnet werden um Kabel umzurangieren.
The box is secured with 4crews in each corner. So it is quick an easy to rearange the cables.

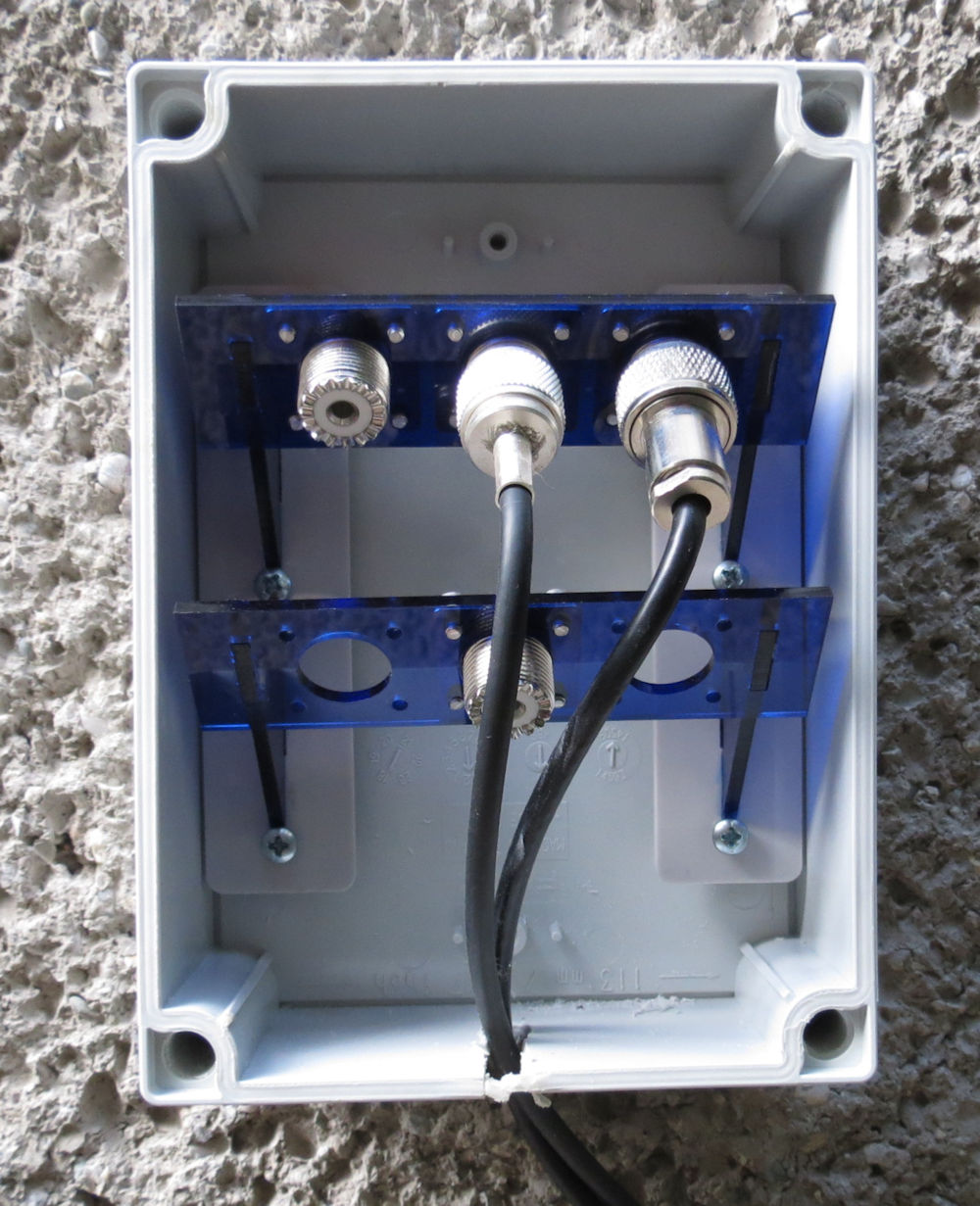

Box Kabel
X

Box Kabel

Box Kabel

Box mit Kabel

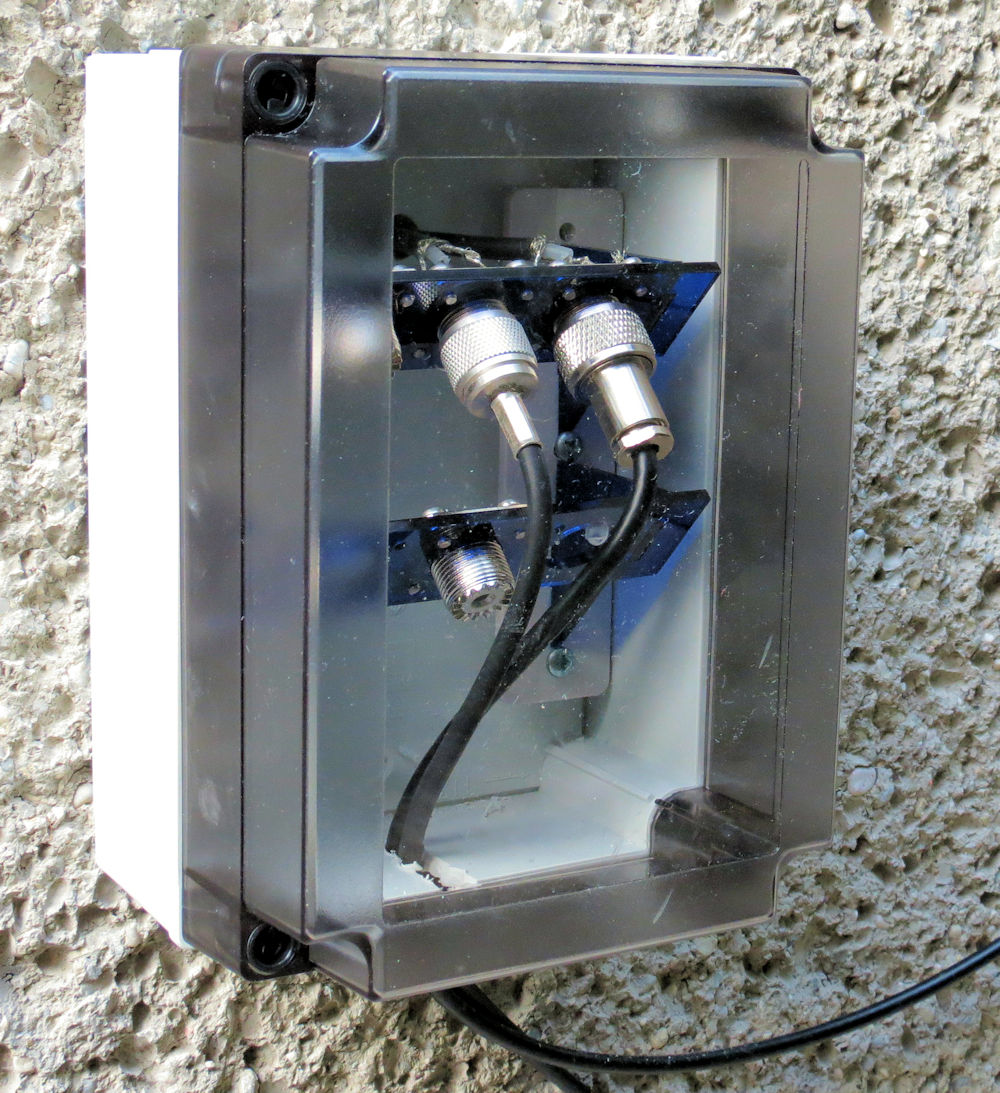

Box geschlossen
X

Box geschlossen

Box geschlossen

Box geschlossen
