N2 2m/70cm Stummelantenne

AMAZON hat mehrere Anbieter die diese Antenne bewerben. Die ersten Versuche damit auf 70cm waren überraschend gut. Vor allem wesentlich besser als die Erfahrungen mit der Gummiwurstelantenne direkt an meinem Anytone 878 von innerhalb des Autos.
Der westliche Rand von Wien ist durchaus stark hügelig, richtige Berge gibts da nicht. Da ist oft ohne Außenantenne nix zu machen. Mit der Stummelantenne am Dach kommt man gut zu den Relais.


N2 2m/70cm Stub Antenna

AMAZON has several dealers who offer that antenna. The very first impressions on 70 where quite surprising. Especially much better than with the rubber antenna directly on my Anytone 878 from inside the car.
The western part of Vienna has some hills, mountains are further away. There are some areas where coverage of relays is limited. With the stub antenna on the roof it worked fine.

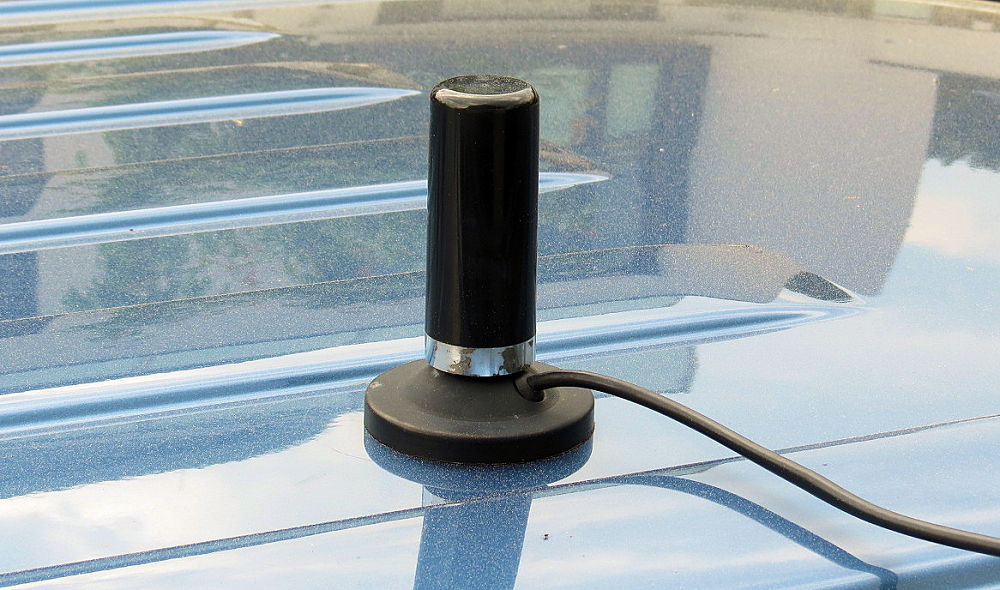

N2 Antenne
X

N2 Antenne 70cm/2m

N2 Antenne

N2 Antenne 70cm/2m


Die ersten Eindrücke der Antenne waren überaus schlecht. Das war auf ein Metalletikett mit der Bezeichnung zurück zu führen das am unteren Rand aufgeklebt war. Nachdem ich das entfernt gehabt habe ging die Antenne auf 70cm überraschend gut. 2m habe ich bisher noch nicht viel gemacht die Messwerte lassen aber schlimmes befürchten.
Der mitgelieferte Antennenfuß hält bombig am Autodach. Die Unterseite hat etwas Stoff um den Lack zu schonen. Ich benutze die Antenne seit etwa 3 Monaten, bisher sind noch keine optischen Schäden am Dach zu erkennen. Die Durchführung ins Innere erfolgt durch die Gummilippe zwischen Beifahrertüren und hinterer Schiebetüre. Das funktioniert gut, man muß nur aufpassen beim Türeschließen daß das Kabel nicht von der Schiene der Türe eingeklemmt wird.

Die Antenne hat ein Kabel mit PL Stecker am Ende. Es ist etwas steif, daher für die Benutzung mit dem Handsprecher eindeutig unangenehm. Daher habe ich eine Verlängerung etwa 1m RG58 dran die in einen BNC Stecker endet um den Handsprecher schnell umstecken zu können. Endgültig soll ein 578 verbaut werden und der hat ohnehin eine PL Buchse.
My very first impression if the antenna was extremely poor. There was a metal lable on the bottom outside. I removed it and now it works great on 70cm. 2m I don't know right now. The analysis does not show any good - see below.
The magnetic foot has enough strength to keep the antenna in place. The bottom side has some protective fiber. I use the antenna now for 3 month and there is no damage on the roof. I run the cable down into the card on the sliding door on the right side. That works fine without problems. It is necessary to check the cable on closing to avoid damages through the sliding door mechanism.

The antenna ends with a PL connector at the end. As the cable is quite stiff it is to hard to operate a hand radio like the AT878 with it. I installed 1m of RG58 with a BNC connector to hook up the radio. I plan to mount a AT578 and that radio has a PL socket again.

Die Messung zeigt durchaus befriedigende Werte im 70 cm Bereich.
Analysis shows quite good values on 70cm.

N2 70cm
X

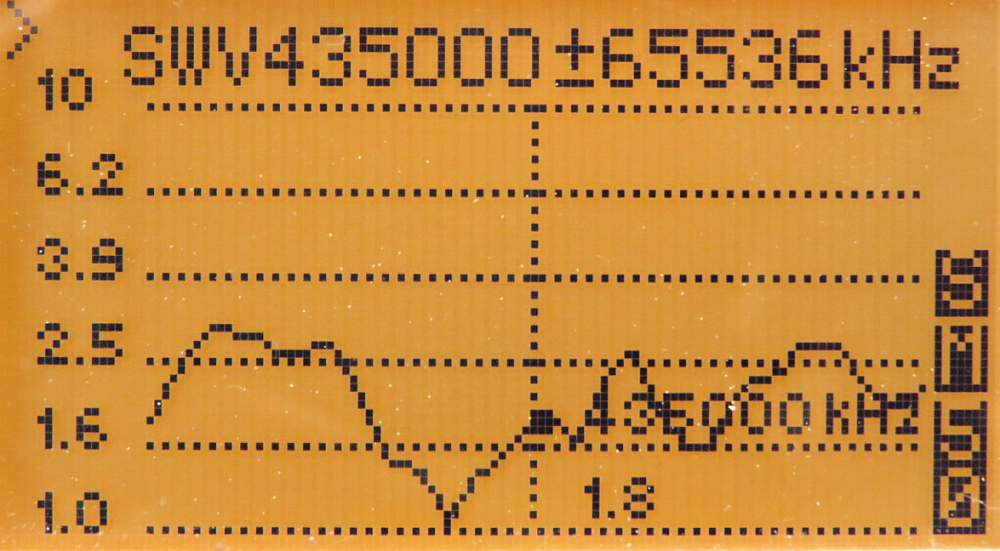

N2 SWR Verlauf 70cm

N2 70cm

N2 SWR Verlauf 70cm


N2 70cm
X

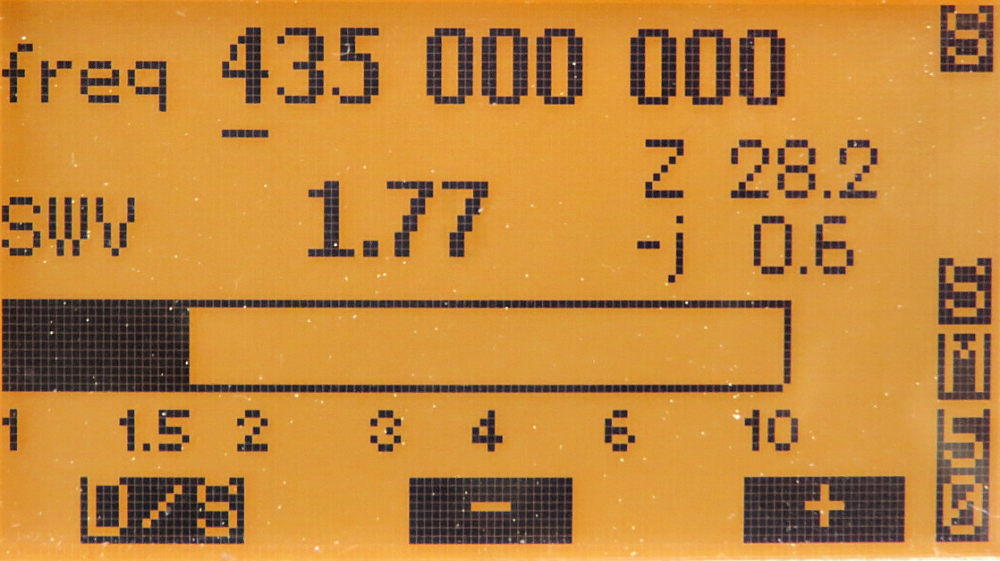

N2 SWR und Impetanz 70cm

N2 70cm

N2 SWR und Impetanz 70cm


Auf 2m schauen die Werte überraschend schlecht aus. Der Sache muß ich noch nachgehen oder mit damit abfinden daß auf 2m die Antenne halt nicht geht. Überraschenderweise kann ich aber APRS auf 2m gut aussenden.
2m has extremely bad values I need to recheck that again or accept that 2m is not good here. Surprisingly I can send APRS data on 2m without any problems.

N2 70cm
X

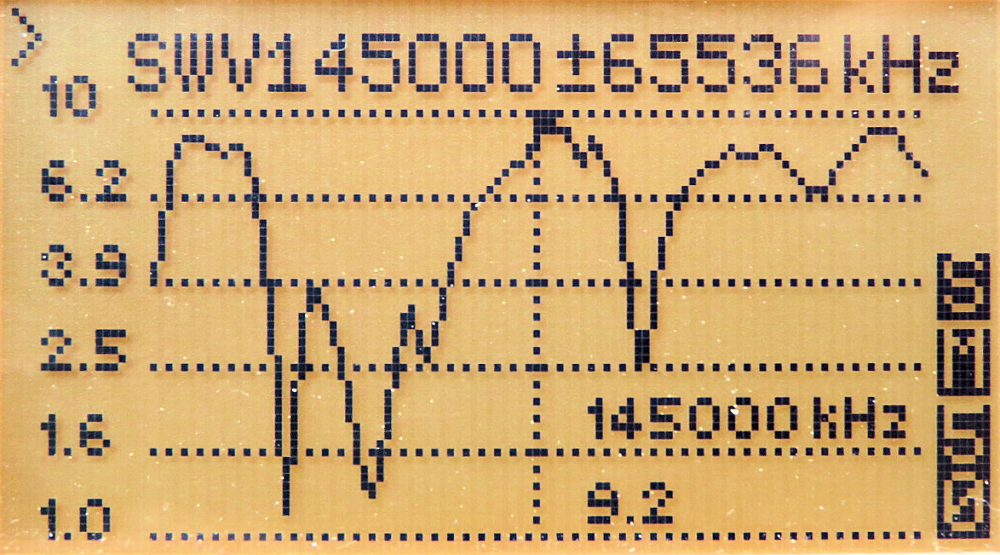

N2 SWR und Impetanz 2m

N2 70cm

N2 SWR und Impetanz 2m


N2 2m
X

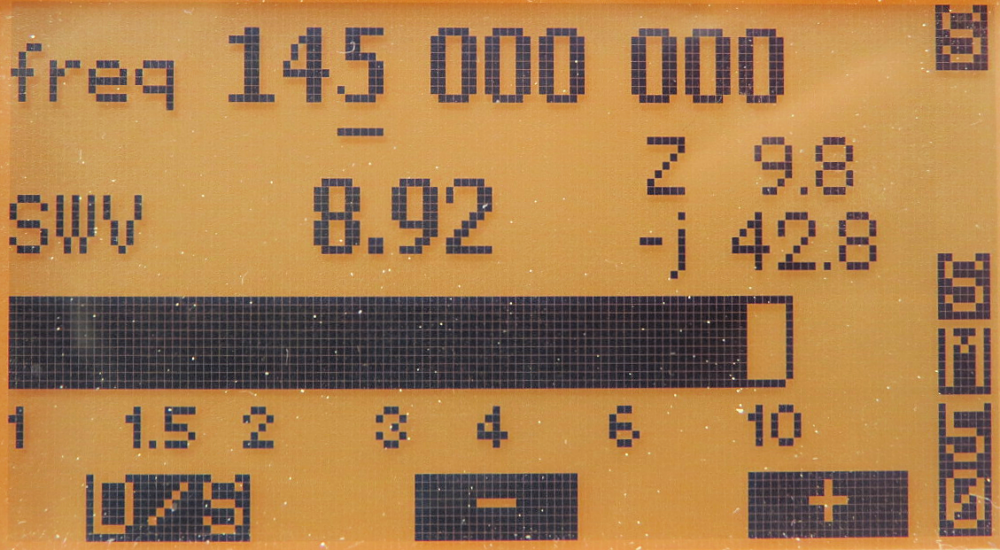

N2 SWR und Impetanz 2m

N2 2m

N2 SWR und Impetanz 2m
