Dämpfer Platine aus China

Im Frühjahr 2020 habe ich diese Dämpfer auch China bestellt. Hatte ganz vergessen, daß diese unterwegs sein sollten. Inzwischen habe ich eine schaltbare Baugruppe konstruiert die schaltbare Stufen hat.


Attenuator from China

During spring 2020 I have ordered this attenuator from china. I have totally forgotten that I have ordered this device. In the meantime I designed a board myself with switchable 1db filters..

Platine
X

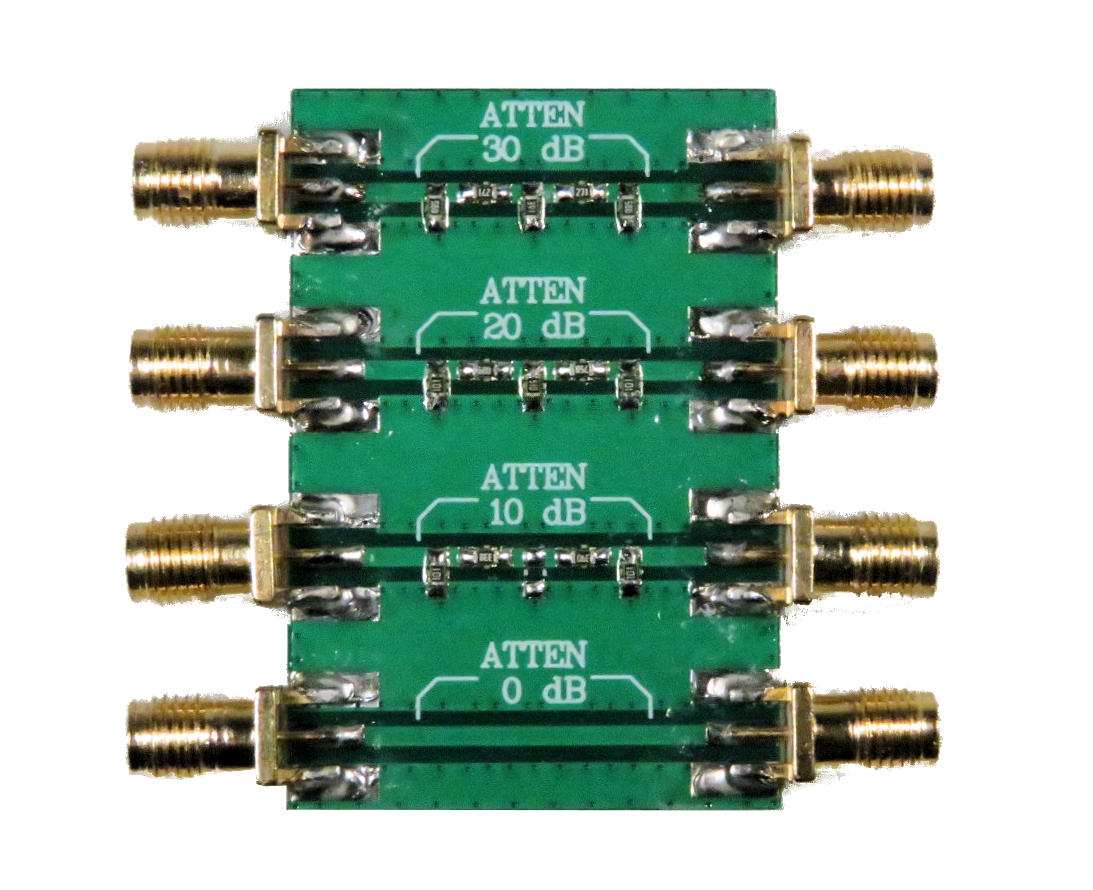

Dämpfer Platine

Platine

Dämpfer Platine


Die Platine kann ungedämpft 10dB 20dB und 30dB. Die einzelnen Pfade sind getrennt, der Anschluss erfolgt über SMA Buchsen. Bei näherer Betrachtung der Dämpfer Bauteile fällt auf daß die Werte ISO Werte sind. Somit sind die Dämpfer nur etwa 10%-15% genau.

Die Widerstände sind teilweise daneben. Für die 10dB sollte man 92Ω und 72Ω haben Bestückt sind 100Ω und 33+39Ω
The board offers bypass 10dB 20dB and 30dB. The individual paths get connected via SMD sockets. I checked the components and recognized that the values are ISO values so a bot away from the correct resistor values. The attenuator is roughly 10%-15% precise.

For the 10dB circuit it should be 92Ω and 72Ω, on the board are 100Ω und 33+39Ω

Im praktischen Betrieb stellte sich heraus, daß das Wechseln der Dämpfung durch das Umschrauben von 2 SMA Steckern doch recht unpraktisch ist. Benötigt man nur eine Dämpfung ist das natürlich ohne Belang.
It turned out that changing the circuit is a bit a problem. You need to screw 2 SMA connectors. If only one attenuatey is required this is not a real issue.
