SE HF X-80

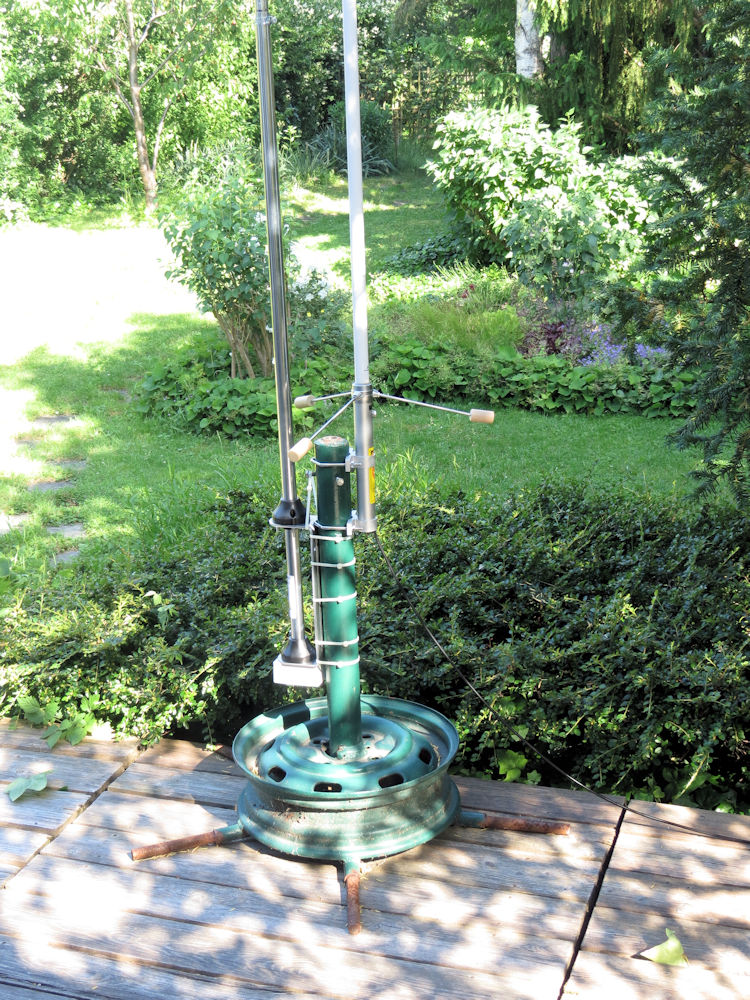

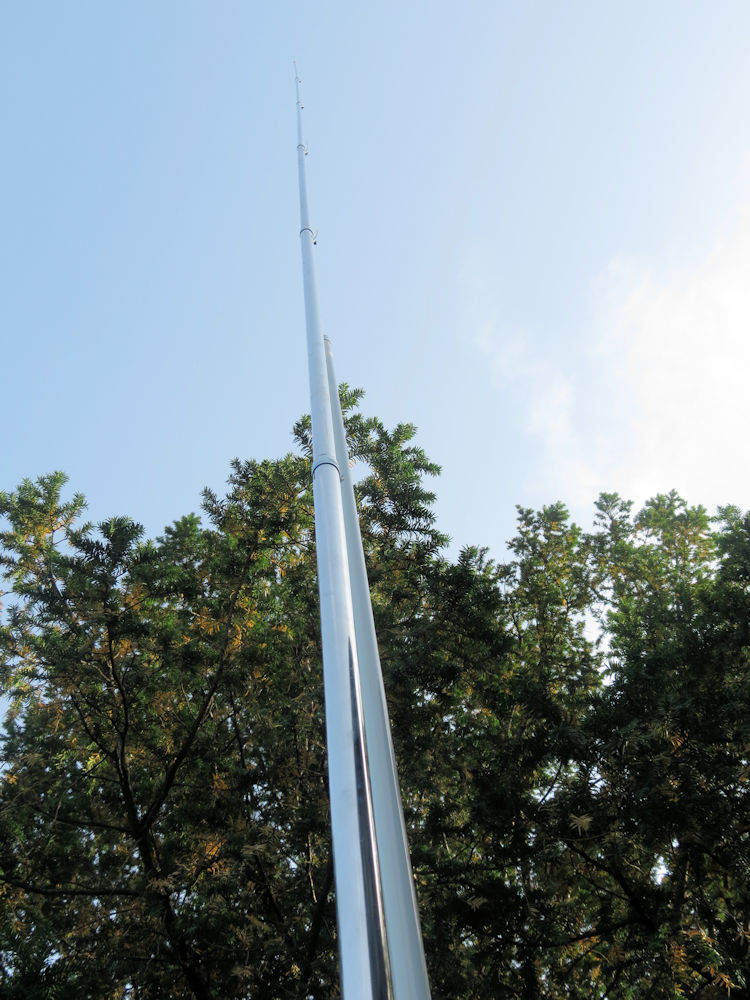

Für den Kurzwellen Bereich habe ich eine Stabantenne für die ersten Versuche gekauft und neben der X50 montiert. Die Antenne besteht aus Rohren die mit Schlauchklemmen fixiert werden. Damit erreicht sie eine Länge von 6m

SE HF X-80

For HF I've bought a vertical antenna for my first steps. It is built out of aluminum hoses fixed with jubilee clamps. It is 6m long,

Diamond X50
X

SE HF X-80 / X50 2m/70cm

Diamond X50

SE HF X-80 / X50



Diamond X50
X

SE HF X-80

Diamond X50

SE HF X-80



Diamond X50
X

SE HF X-80

Diamond X50

SE HF X-80



Diamond X50
X

SE HF X-80

Diamond X50

SE HF X-80

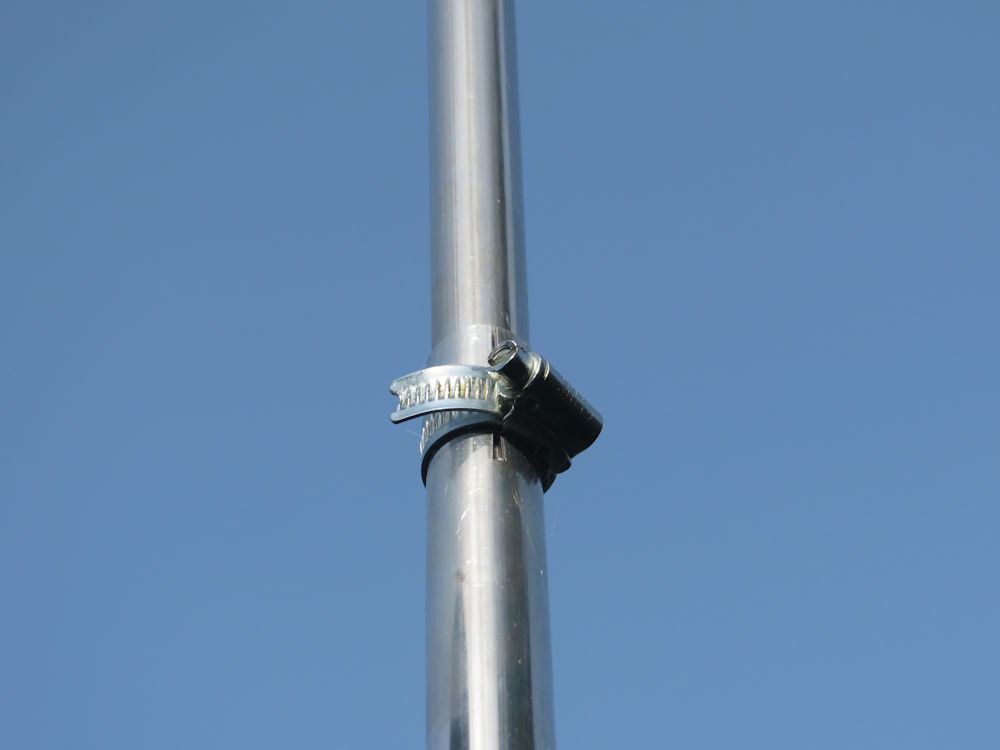

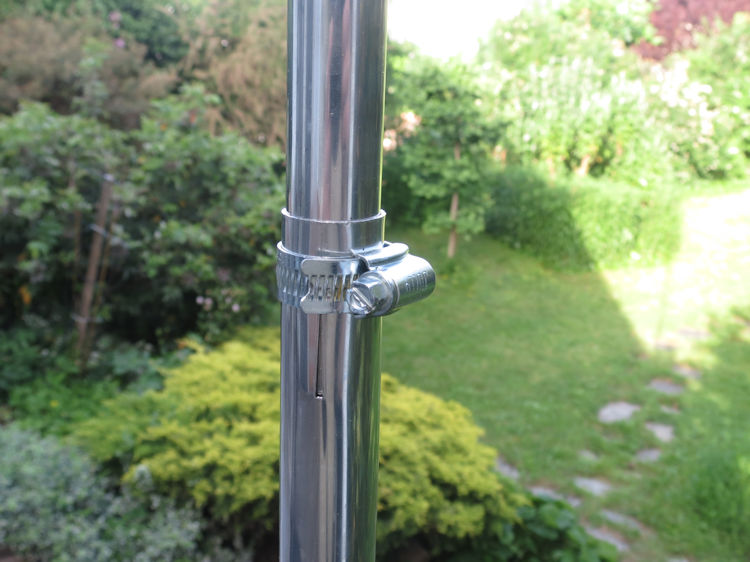

Die Konstruktion mit den Schlauchklemmen ist etwas gewagt, scheint aber gut zu funktionieren. Es überlebte immerhin schon einen Sturm ohne Probleme
Unter dem Montagefuß ist ein Balun der auf 50Ohm konvertiert. Meine Erfolge auf den längeren Bändern ist bisher recht bescheiden. Ich konnte etliche KW Radiostationen empfangen hätte aber mehr erwartet. Ich bin noch auf der Suchen nach einem Antennenkonverter hoff' das bringt was.
The construction with the jubilee clamps is quite risky but it seems to work quite well. At least it survived a storm without any harm.
Under the mounting frame there is a balun (ULUN) to convert to 50 ohms. Up to now my success with that antenna is quite limited. I receive storm HF radio stations from various areas but I expected more. I'm looking for a antenna converter hope this would help.



Mit den Eigenschaften der KW Antenne bin ich eher unzufrieden. Da bin ich am Suchen wo der Fehler liegt. Möglicherwiese ist die Montage der 2m/70cm Antenne zu nahe und parallel dazu, das muß ich noch erforschen. Die KW Ausbreitungsbedingungen sind aber im Sommer 2019 besonders schlecht da darf man auch nicht viel zu erwarten. Die Probleme mit der Antenne waren im Wesentlichen auf einen schlecht angeschraubten Stecker zurück zu führen.
The performance of the antenna is not satisfying. I'm currently looking to verify it. One possibility is the close and parallel mounting to the 2m/70cm antenna. On the other side the HF conditions in summer 2019 are extremely poor so what can I expect now! My problems with the antenna was a simple loos PL socket.

SEHFX80_Messung
X

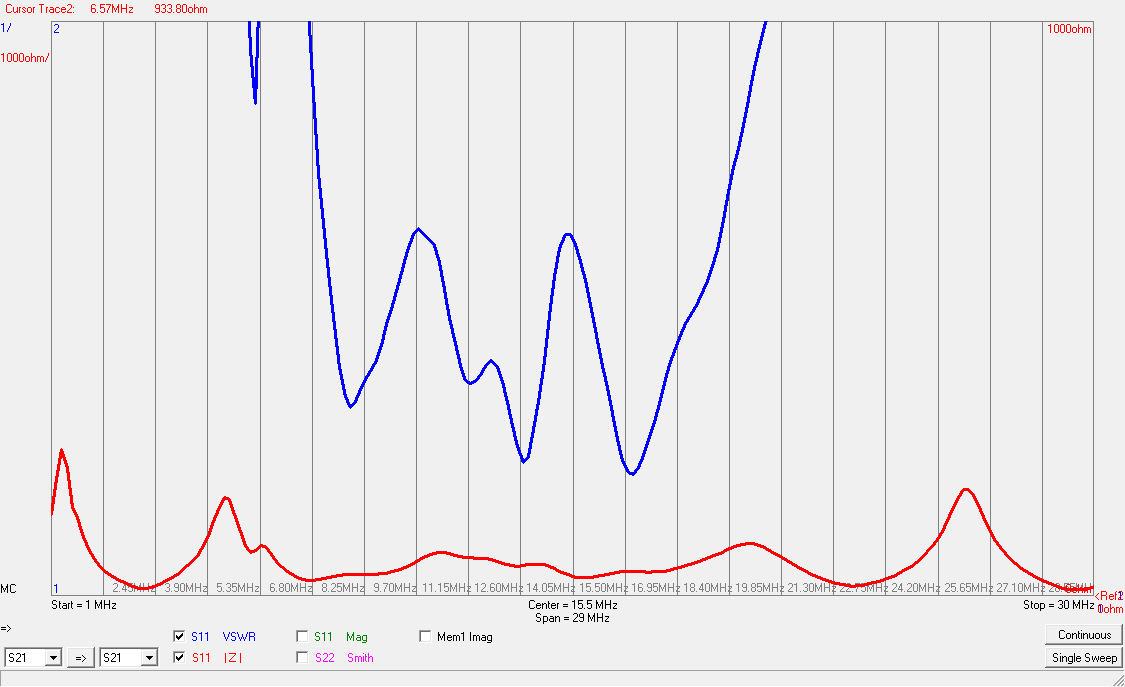

SE HF X-80 SWR Analyse

SEHFX80_Messung

SE HF X-80 SWR Analyse



Der Scan der Antenne mit einem FA-VA5 zeigt ein sehr interessantes Verhalten siehe obiges Bild.
The scan of this antenna with a FA-VA5 sows a quite interesting graph...

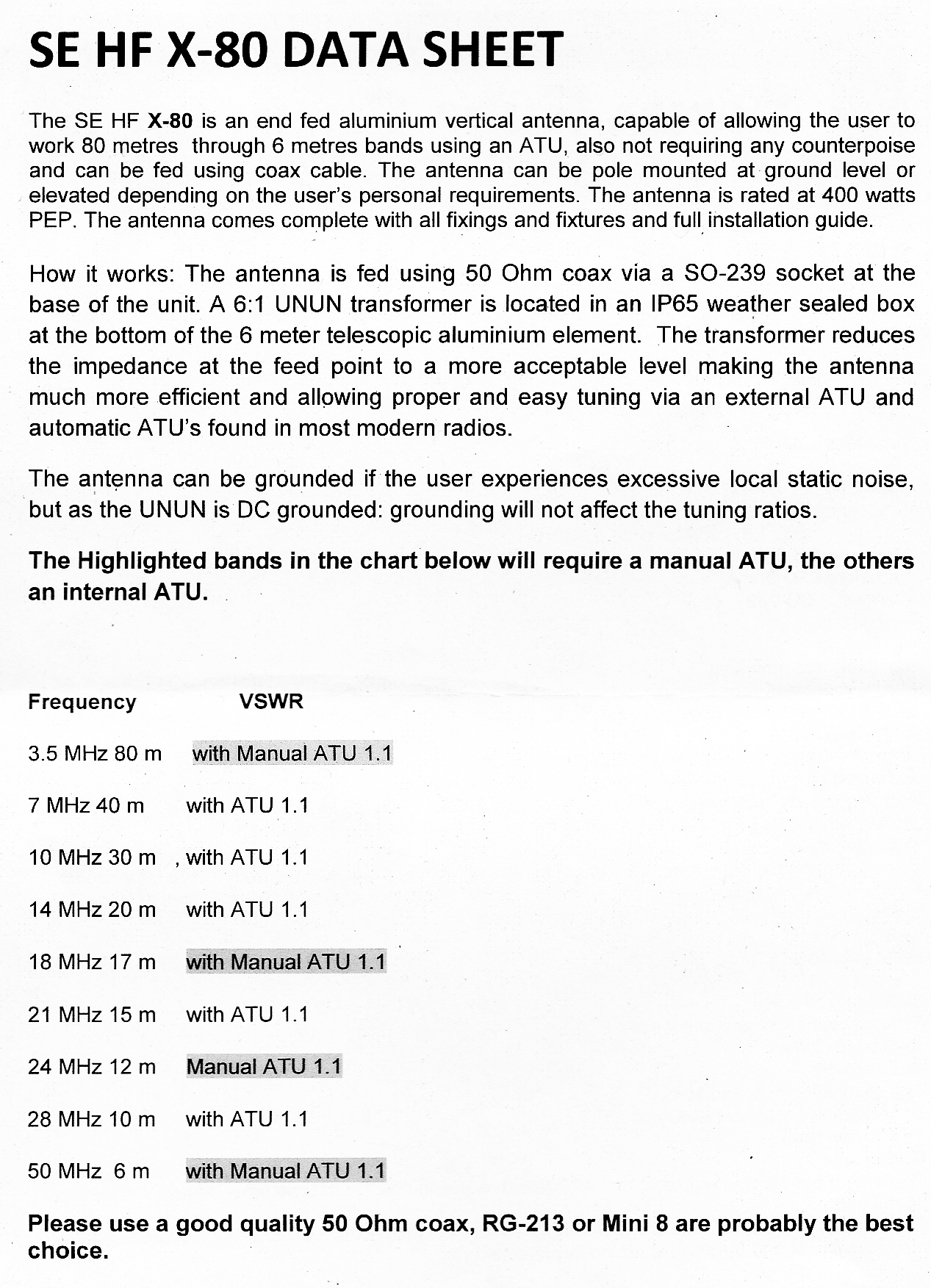

Nachfolgend die Angaben des Herstellers
Here are the specs from the vendor

SEHFX80_Messung
X

SE HF X-80 Specs

SEHFX80_Messung

SE HF X-80 Specs
